工业大型立式脉冲袋式除尘装置

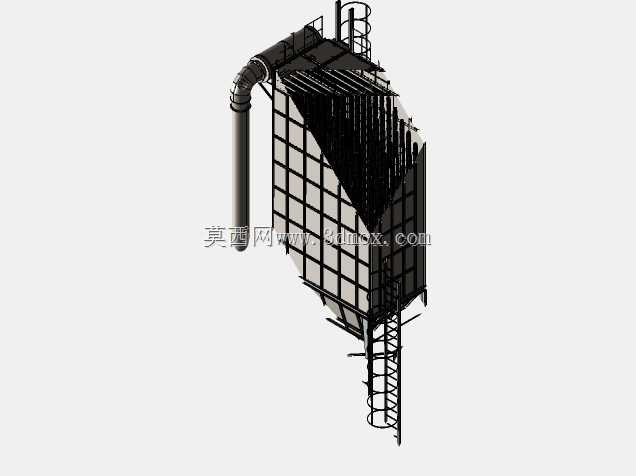

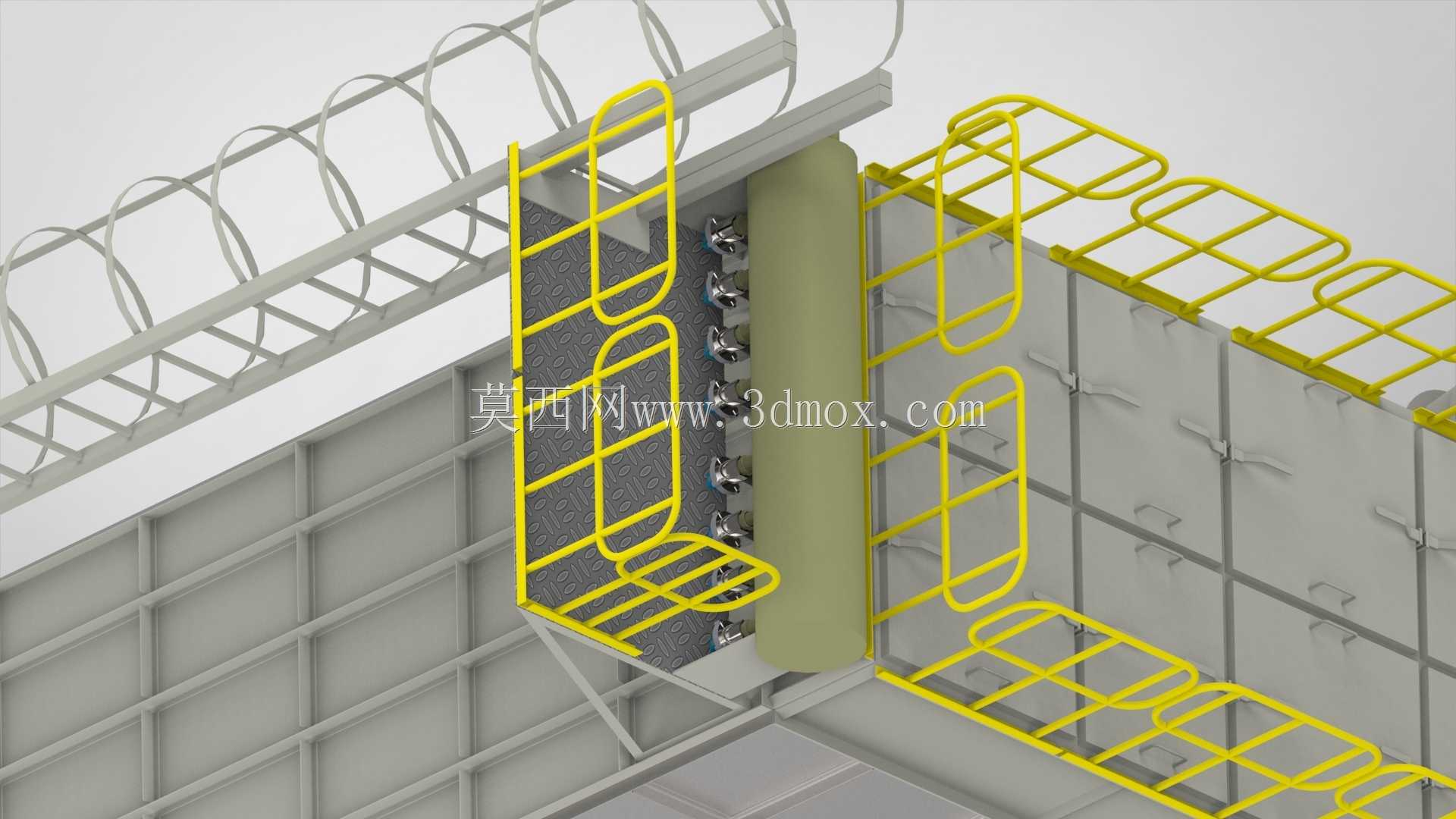

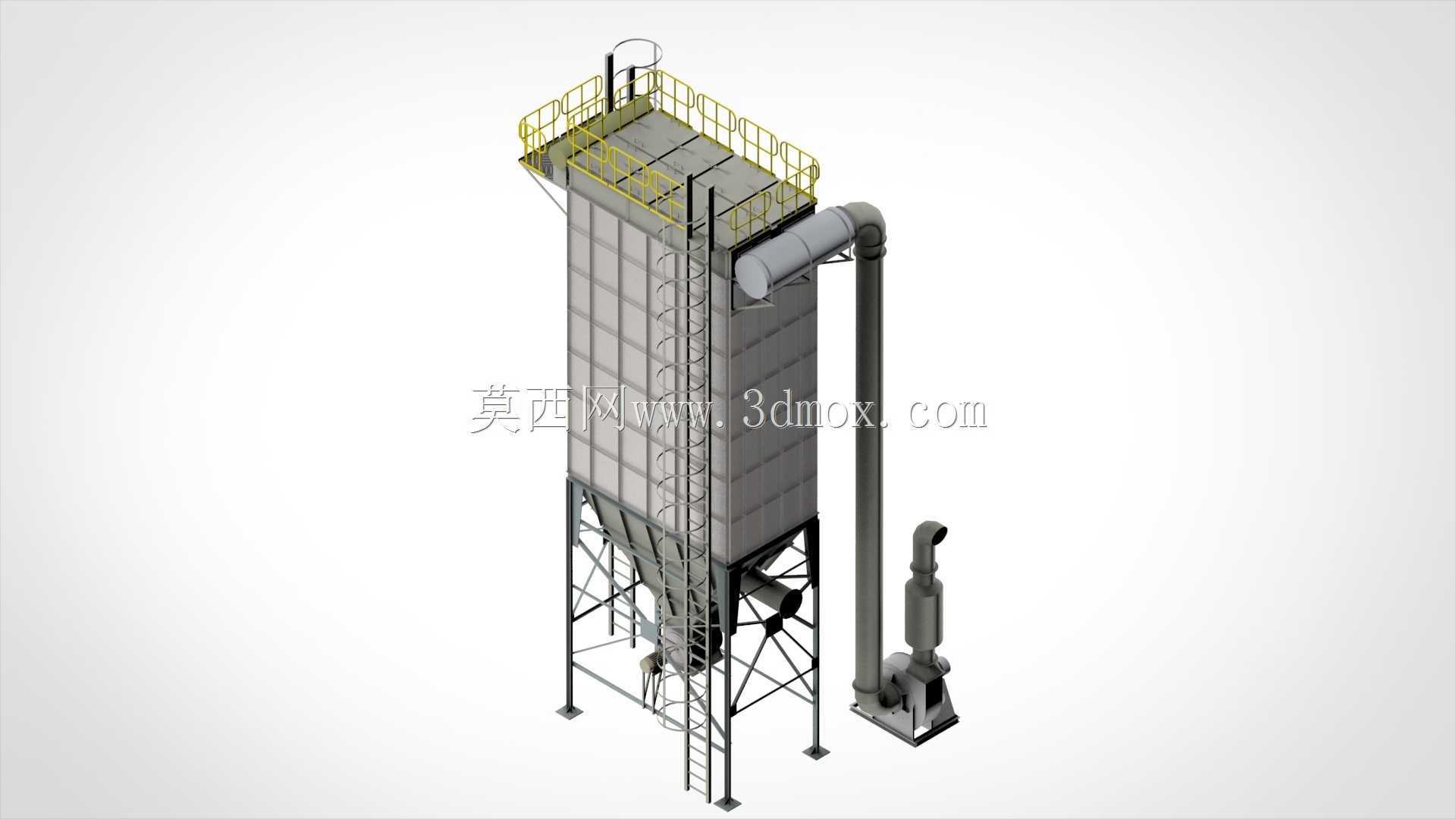

这款袋式除尘装置主要面向冶金、建材、木工、粮食加工、化工粉体生产等存在大量粉尘逸散的工业作业场景，是车间粉尘治理、有组织废气排放达标的核心处理设备，可有效捕集生产过程中产生的悬浮干性粉尘，避免粉尘扩散造成车间作业环境恶化、职业健康隐患，同时满足工业大气污染物排放的管控要求，也可适配粉体物料输送过程中的气固分离环节，回收可利用的粉体原料减少生产物料损耗。设备整体采用立式方箱主体结构，上部为净气腔与喷吹清灰机构安装区，中部为内置滤袋的过滤仓段，下部为锥形灰斗用于收集沉降的粉尘，侧面配套进风管路与引风动力单元，外部设置带安全护笼的直爬梯与顶部检修操作平台，平台四周加装防护栏杆满足高空检修的安全作业要求。在功能设计上，含尘气流从侧部进风管进入设备中仓后，气流截面突然扩张，流速快速降低，大颗粒粉尘在重力作用下直接沉降落入下部灰斗，细微粉尘随气流穿过滤袋时被阻留在滤袋外表面，透过滤袋的洁净气流进入上部净气腔后经引风管排出；随着滤袋表面粉尘层不断增厚，设备运行阻力逐步上升，可通过配套的脉冲喷吹机构周期性向滤袋内喷吹高压气流，使滤袋产生瞬时膨胀振动，将附着在外表面的粉尘层抖落至灰斗内，经灰斗下部的卸灰阀排出完成粉尘收集。设计过程中充分考虑现场安装与运维需求，主体框架采用型钢焊接支撑结构，可直接通过底部地脚板固定在混凝土设备基础上，安装时需预留侧面爬梯操作空间、顶部检修平台的作业净空，以及进风管路、卸灰装置的对接安装位置；侧面的引风管路与风机单元采用落地式支撑设计，可减少主体设备的承重负载，同时降低风机运行振动对主体滤袋安装结构的影响。针对低配置算力环境下滤袋安装孔的细节模拟局限，设计阶段预留了流场分析优化接口，可通过CFD仿真模拟调整进风导流角度、滤袋排布间距，优化设备内部气流分布，避免局部气流流速过高造成滤袋异常磨损，同时降低设备整体运行阻力，提升除尘效率与滤袋使用寿命；灰斗的锥角设计充分考虑粉体安息角参数，可避免粉尘在灰斗内壁黏附架桥，保证卸灰顺畅，爬梯步距与平台护栏高度均符合工业设备安全设计规范，方便运维人员定期检查滤袋状态、更换破损滤袋与检修喷吹机构。
