小型可换软钳口托盘式虎钳结构

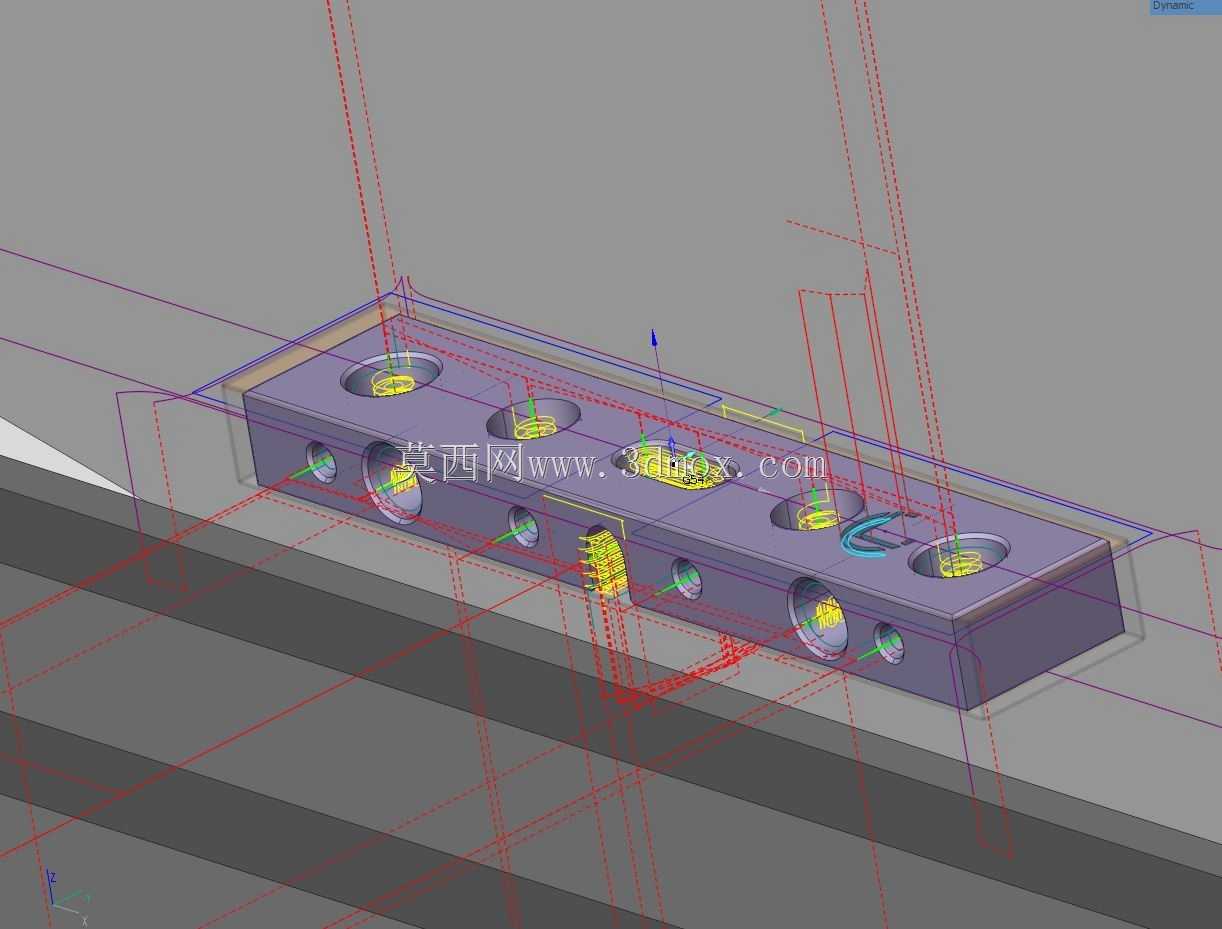

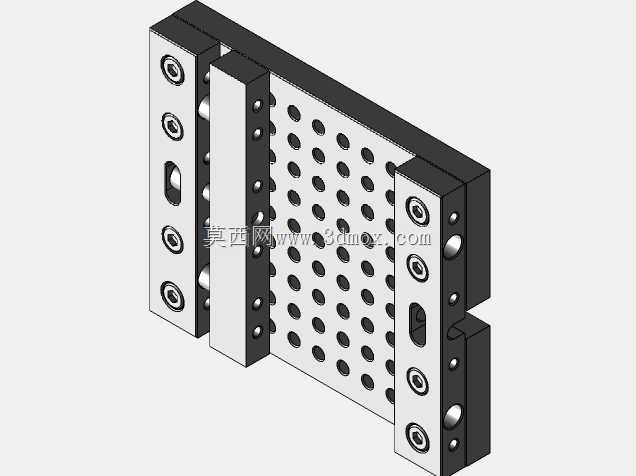

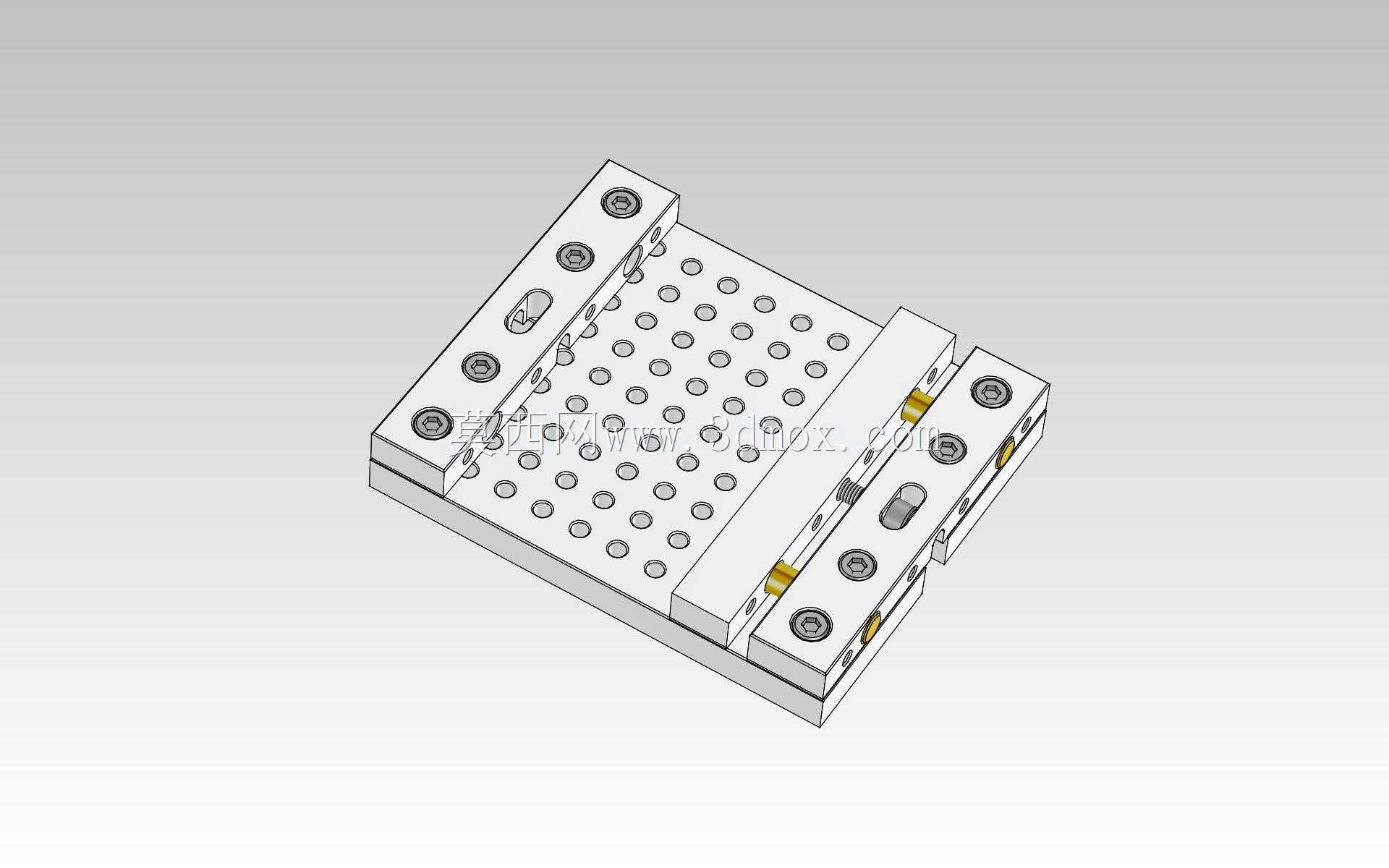

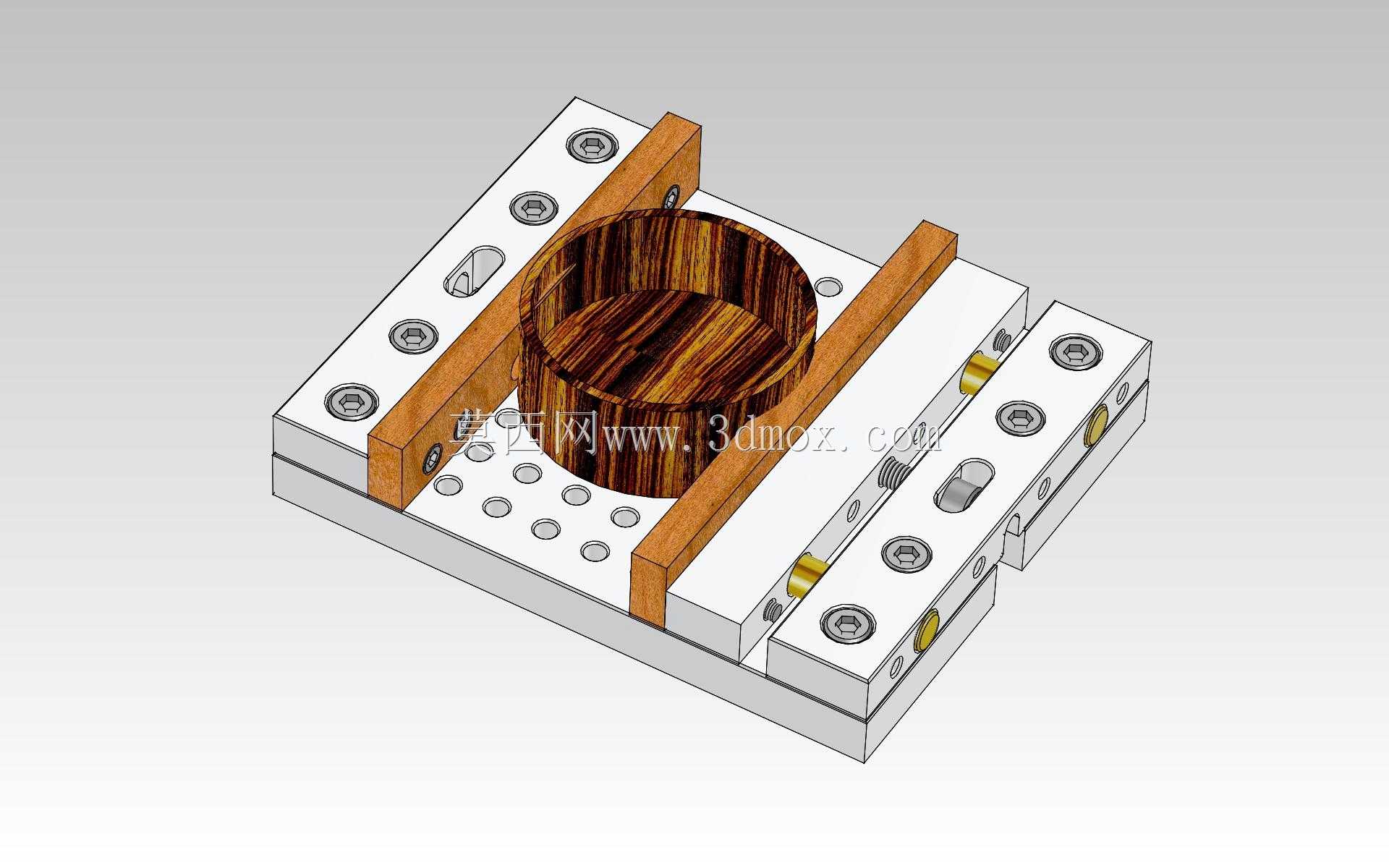

这款托盘虎钳主要面向小尺寸精密零件的机加工装夹场景，适配小型CNC加工中心、桌面级精雕设备的工作台安装需求，尤其适合20-25mm规格托盘的快换装夹作业，在消费电子精密零件加工、小型五金件批量铣削、手板样件试制等场景中能够大幅降低工件装夹的辅助耗时。它采用螺栓下置的锁紧结构，将锁紧螺栓全部布置在钳体下部区域，完全规避了传统虎钳锁紧部件突出于钳体上表面的问题，加工过程中刀具走刀路径不会与锁紧结构发生干涉，能够实现工件上表面及侧面的多面连续加工，无需反复调整装夹位置。钳口系统支持可拆卸软钳口的选配更换，操作人员可以根据待加工工件的外形轮廓，在软钳口上加工出匹配的定位型面，针对异形件、薄壁易变形零件能够实现更均匀的夹持力分布，避免硬质钳口夹持造成的工件表面压伤、薄壁件变形问题，同时软钳口磨损后可以快速单独更换，无需更换整个钳体，有效降低长期使用的维护成本。整体结构采用分体叠层设计，底座为带密集阵列孔的托盘结构，阵列孔既可以作为定位孔配合工作台的定位销实现快速定位安装，也可以作为辅助锁紧孔，根据不同的加工工位需求调整虎钳在工作台上的固定位置，适配不同行程的加工设备作业范围。固定钳身与活动钳身采用平直导轨配合结构，锁紧过程中钳口保持平行位移，不会出现钳口上扬的问题，夹持工件时受力均匀，能够保证工件装夹后的定位精度，重复装夹的定位一致性表现优异。安装边界上，整体结构紧凑小巧，不会占用过多工作台面空间，单套虎钳的安装 footprint 适配小型加工设备的工作台尺寸，也可以多套并排布置在大尺寸工作台上，实现多工位同步装夹，满足小零件批量加工的装夹需求。钳体的锁紧操作全部在钳体侧部完成，操作人员无需将手伸入加工区域即可完成锁紧与松卸操作，装夹操作的便捷性与安全性都有相应提升，整体结构没有多余的复杂传动部件，日常维护仅需定期清洁导轨面、检查螺栓锁紧状态即可，长期使用的故障率极低。
