内摆线齿轮箱传动结构设计方案

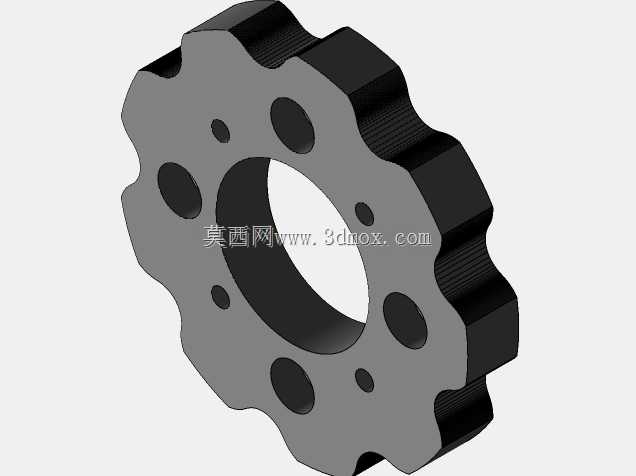

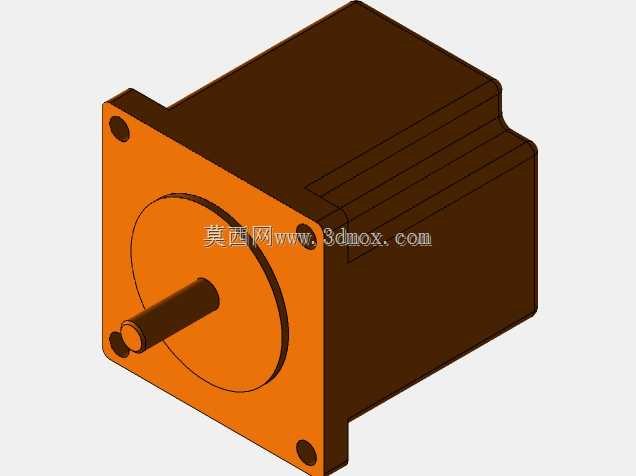

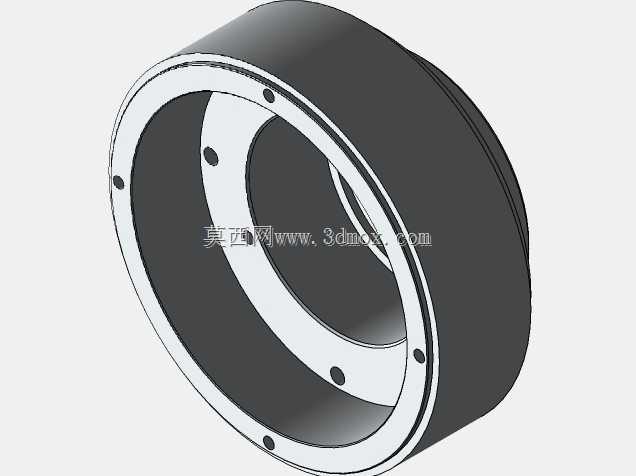

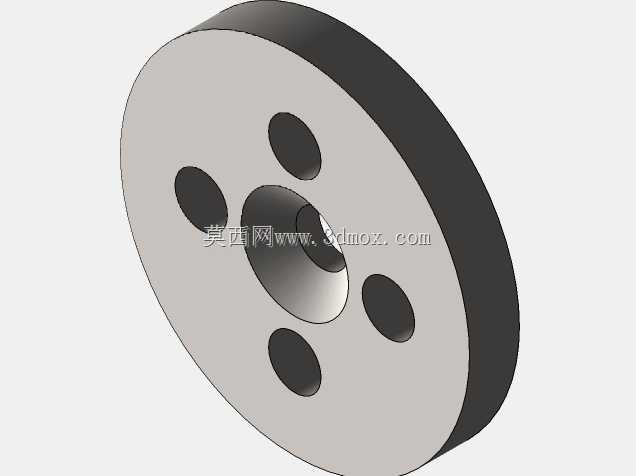

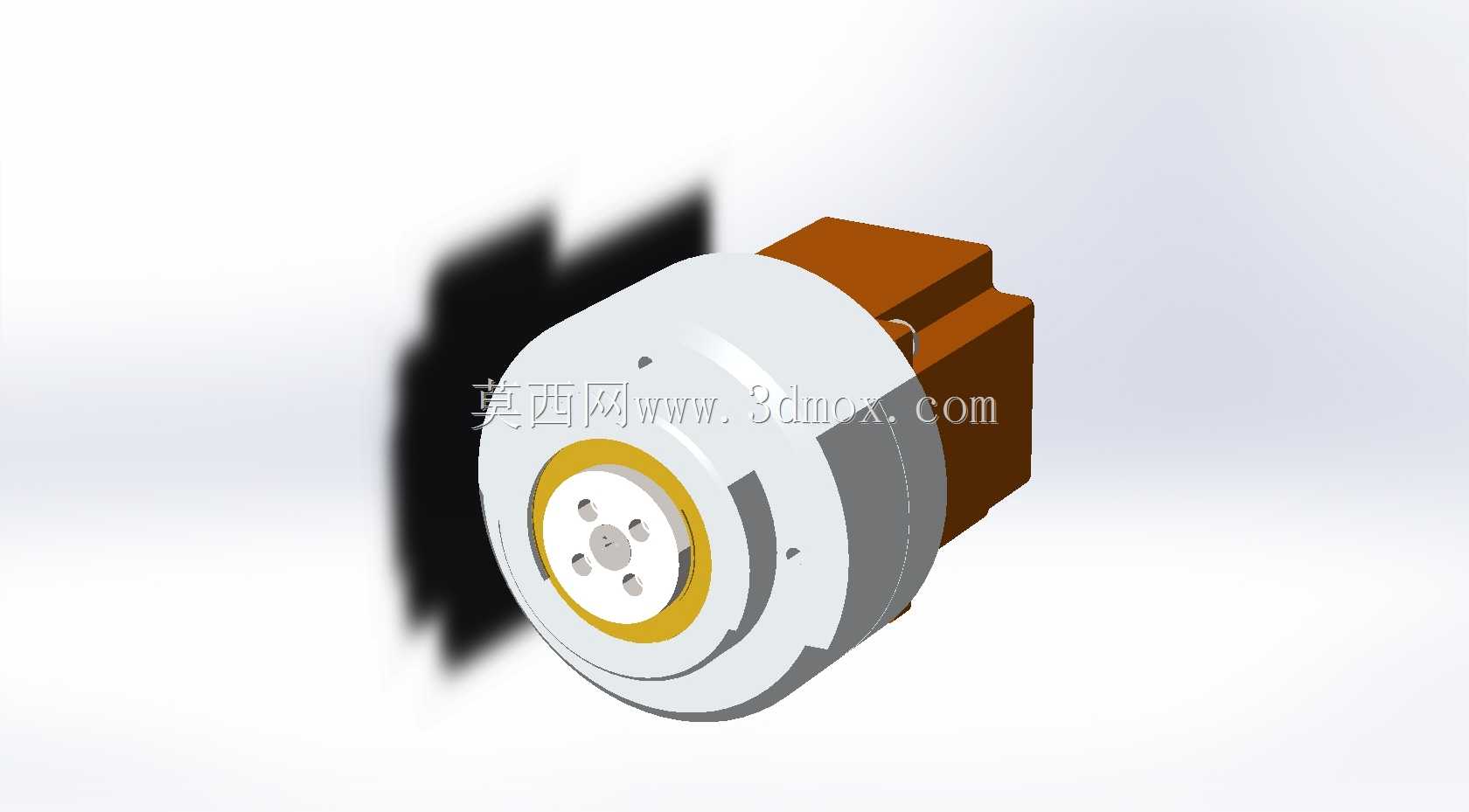

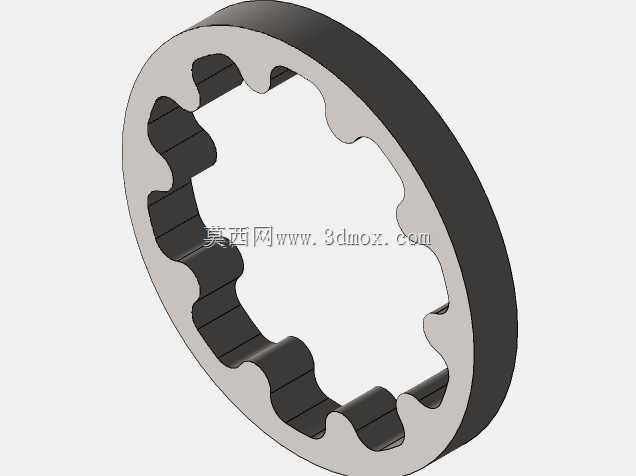

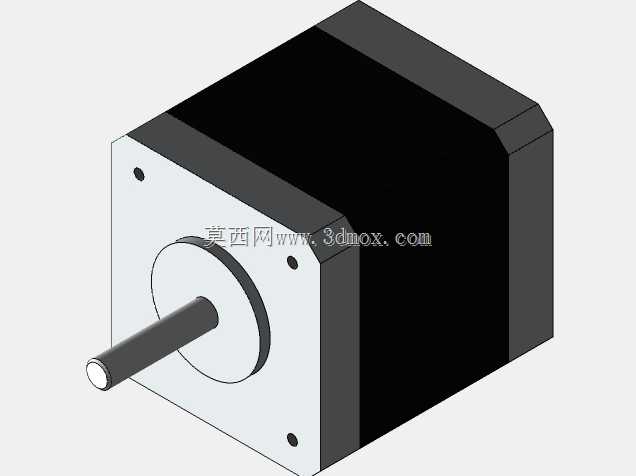

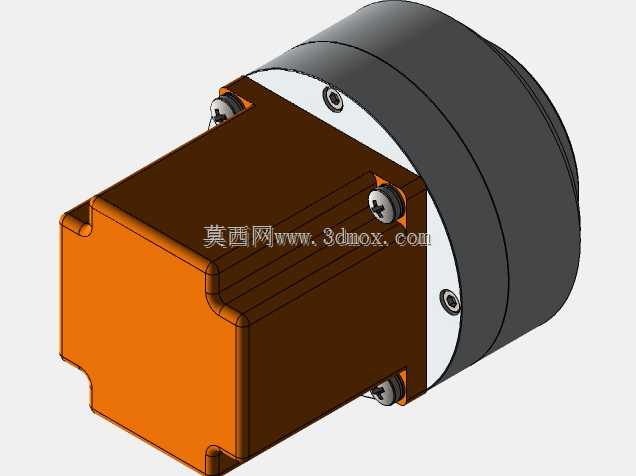

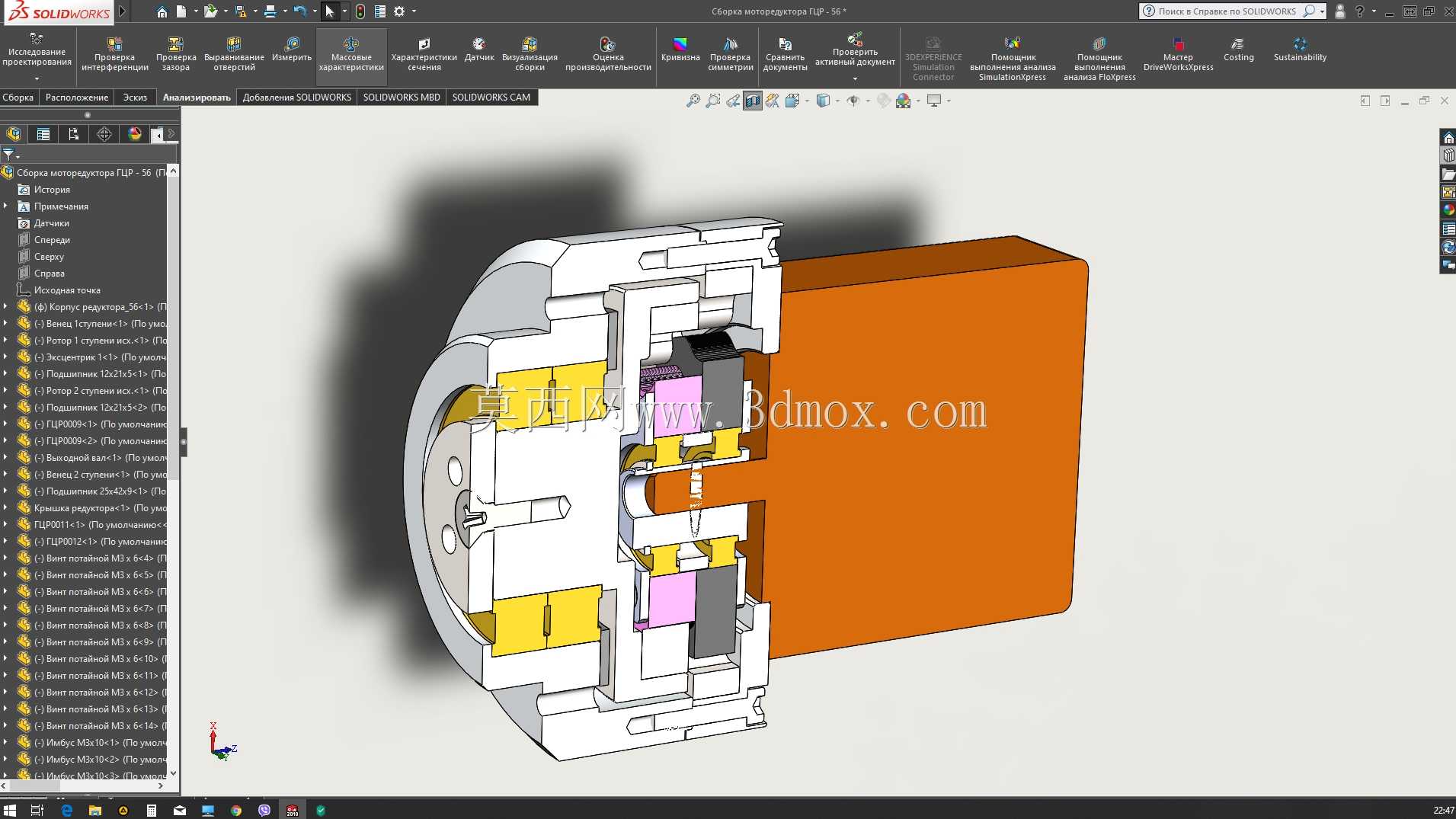

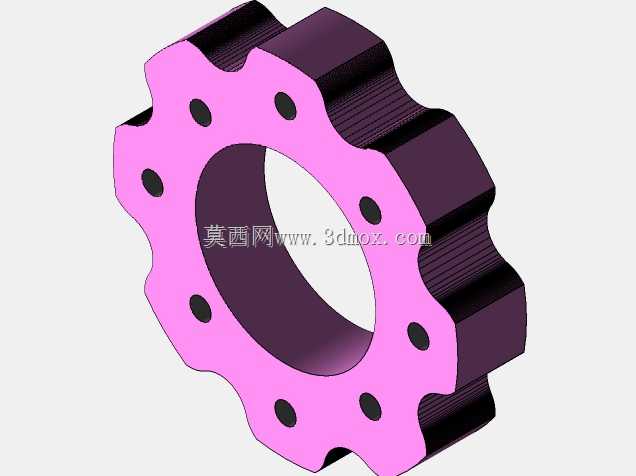

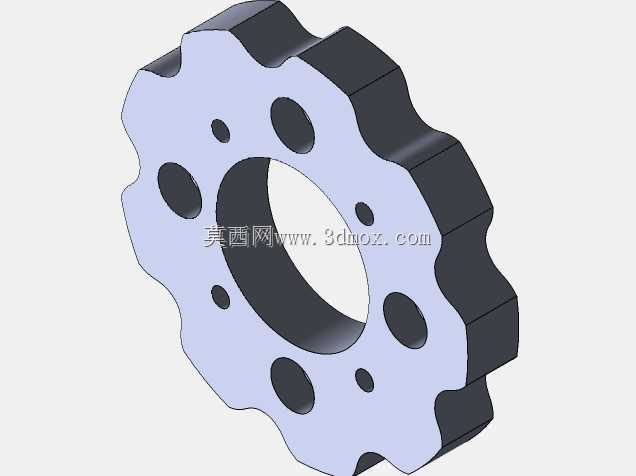

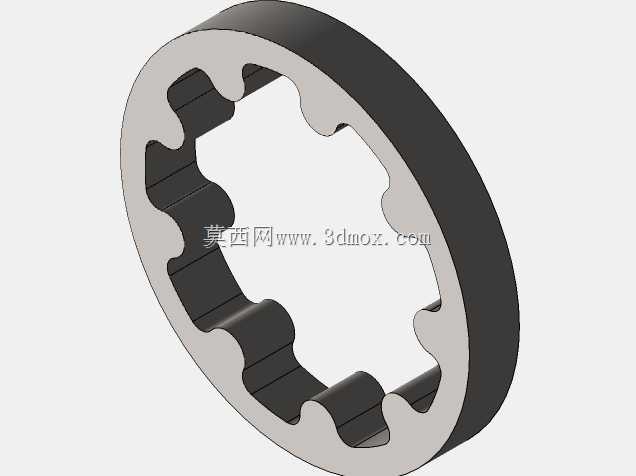

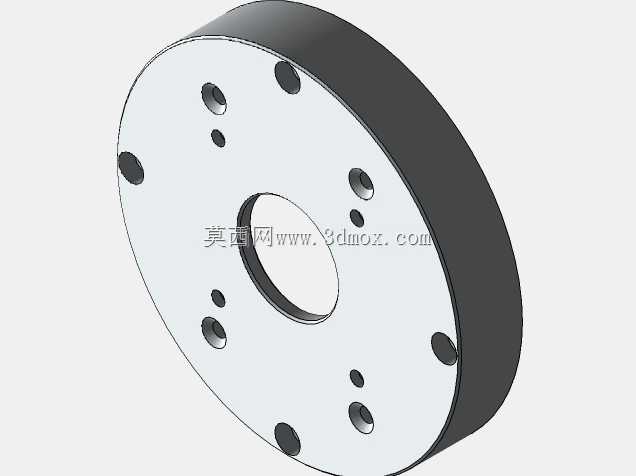

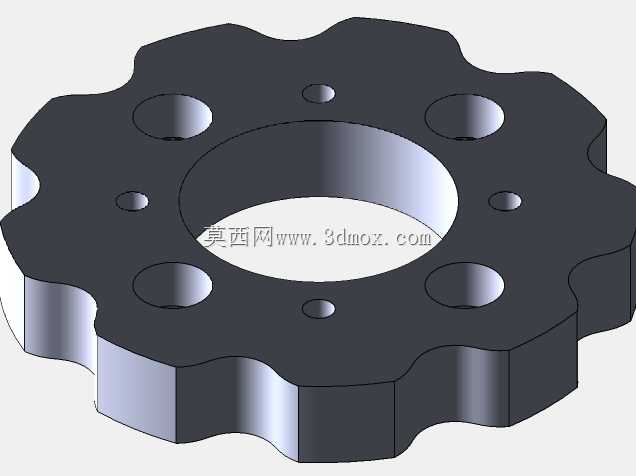

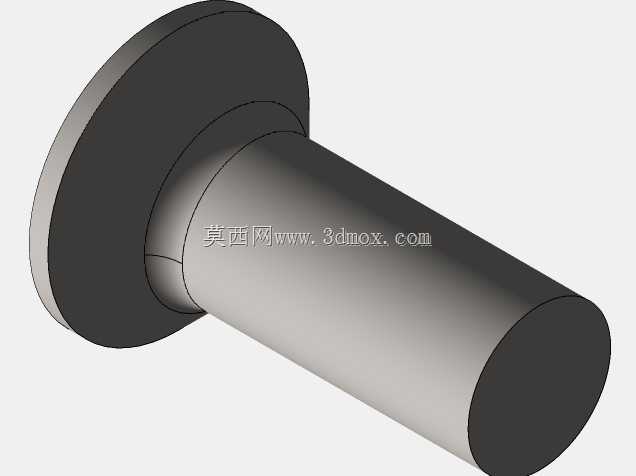

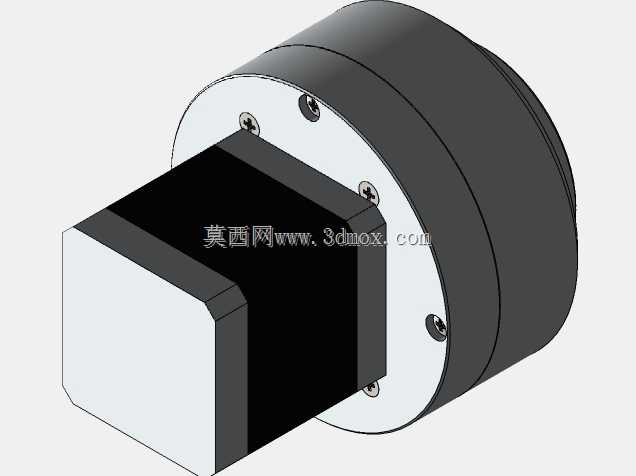

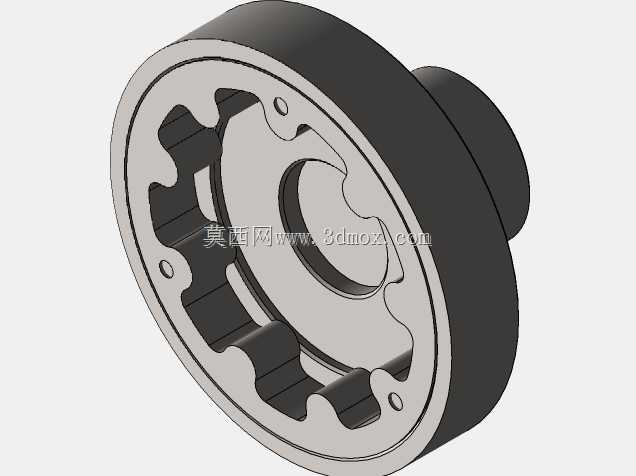

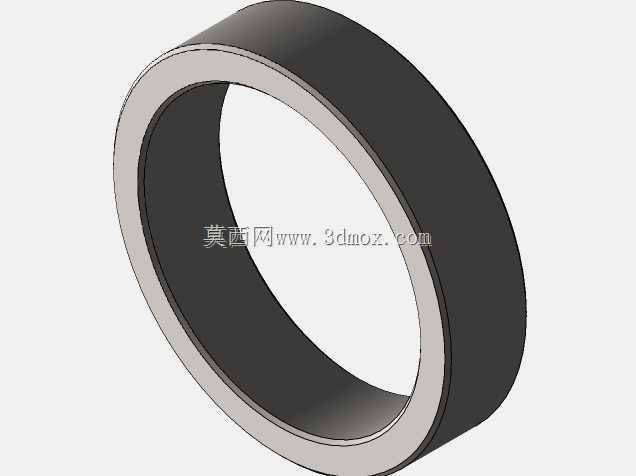

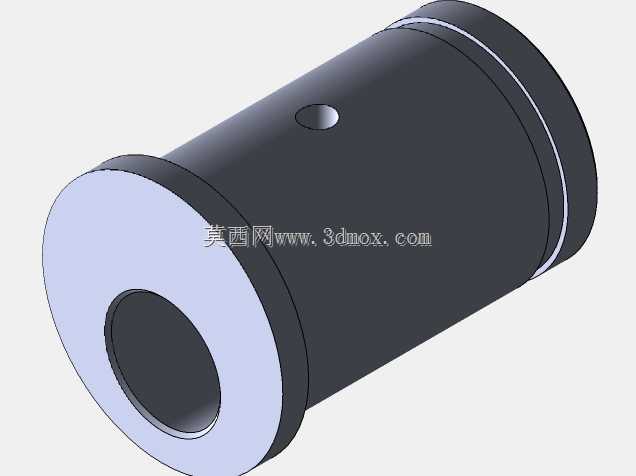

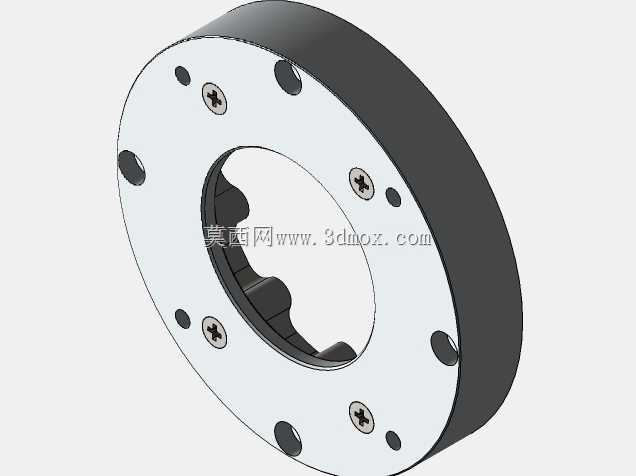

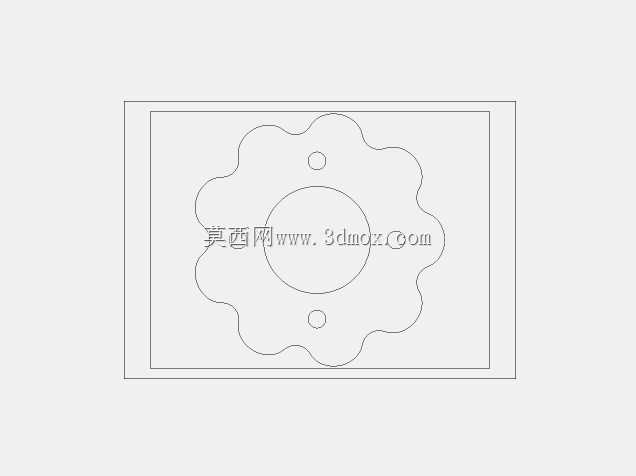

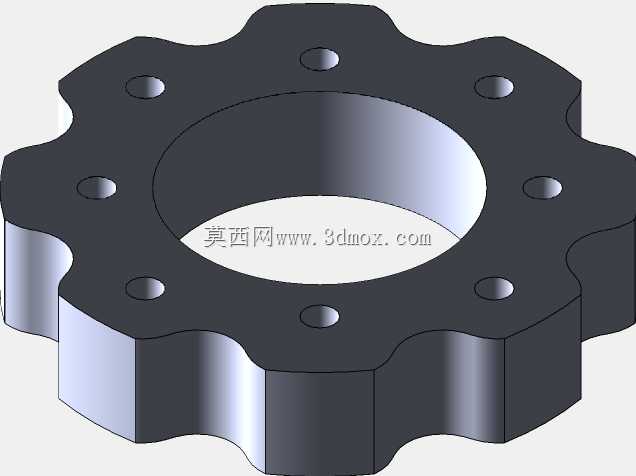

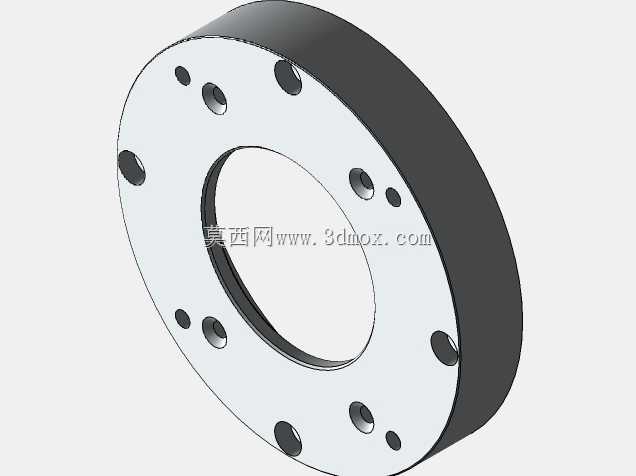

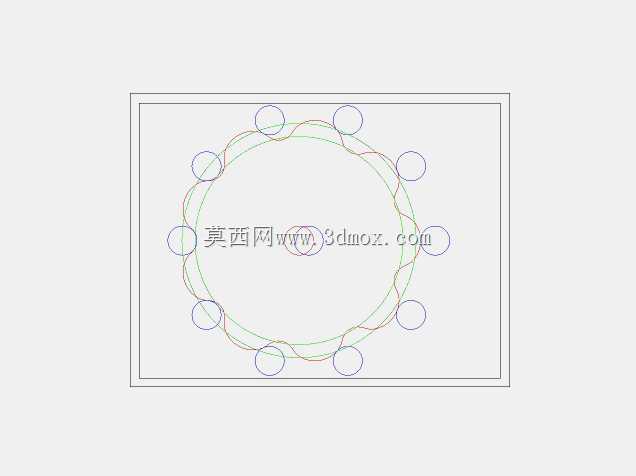

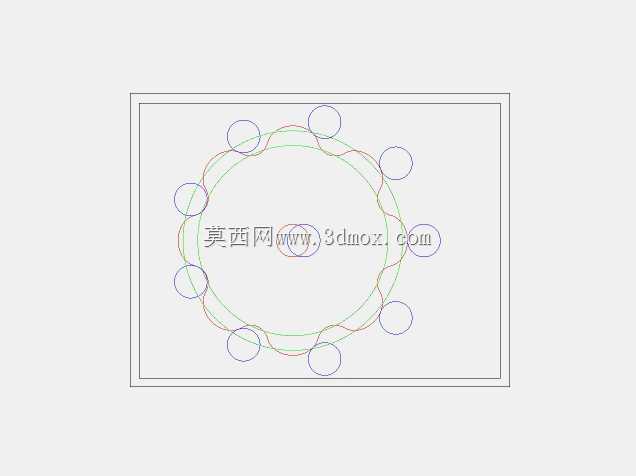

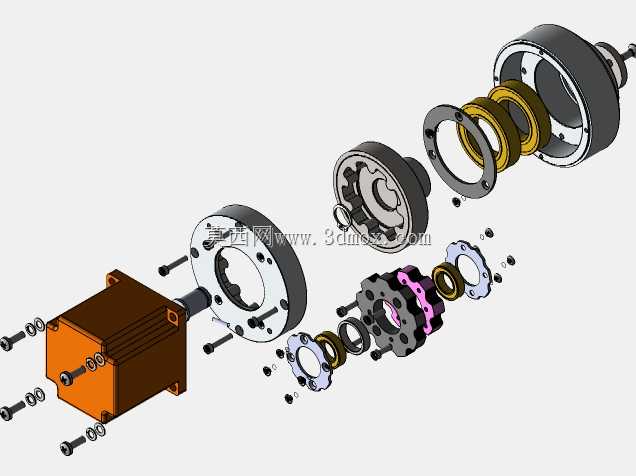

这款内摆线齿轮箱主要面向工业机器人关节、精密数控设备传动场景设计，可作为小型工业机器人手臂的核心传动部件，也可适配对传动精度、空间占用有较高要求的自动化设备动力传输环节，能够在紧凑安装空间内实现大减速比动力传递，满足设备低速大扭矩的输出需求。从实际用途来看，该齿轮箱可将伺服电机输出的高转速低扭矩动力，通过内摆线啮合结构转换为低转速高扭矩的输出动力，适配机器人手臂关节的回转驱动需求，也可用于小型数控转台、精密分度机构的传动环节，相比传统行星齿轮结构，在同减速比条件下具备更小的轴向尺寸，更适合安装空间受限的精密设备场景。在功能特性上，该结构采用内摆线齿形啮合设计，多齿同时啮合的特性让传动过程具备更强的抗冲击能力，传动回差更小，运行过程的平稳性更优，能够有效降低设备运行过程中的振动与噪音，提升末端执行机构的定位精度。设计过程中，核心围绕紧凑空间内的传动效率提升展开，将输入轴、摆线轮、针齿壳、输出法兰等部件进行同轴集成布局，减少了多余的传动转接环节，同时针对啮合副的间隙进行了优化设计，间隙取值匹配对应加工精度等级，既避免间隙过大导致的传动回差超标，也防止间隙过小造成的运转卡滞、磨损加剧问题。从安装边界来看，该齿轮箱采用法兰式安装接口，输入端可直接适配标准伺服电机的安装尺寸，输出端设置有标准连接法兰与定位止口，可直接对接机器人手臂的连杆结构或者设备的回转工作台，整体外形为圆柱式结构，径向尺寸紧凑，轴向长度较短，能够嵌入机器人手臂的关节内部，不会额外占用过多的设备外部空间，安装过程中无需额外设计复杂的转接支架，可直接通过法兰螺栓完成固定，适配现有多数小型工业机器人的关节安装尺寸要求。结构内部的润滑通道与密封结构也做了集成设计，可保证长期运转过程中润滑脂不会泄漏，同时阻挡外部粉尘、切削液等杂质进入啮合腔室，提升部件在工业车间复杂环境下的使用寿命，降低日常维护的频次。
