全自动整车通过式洗车作业设备结构设计

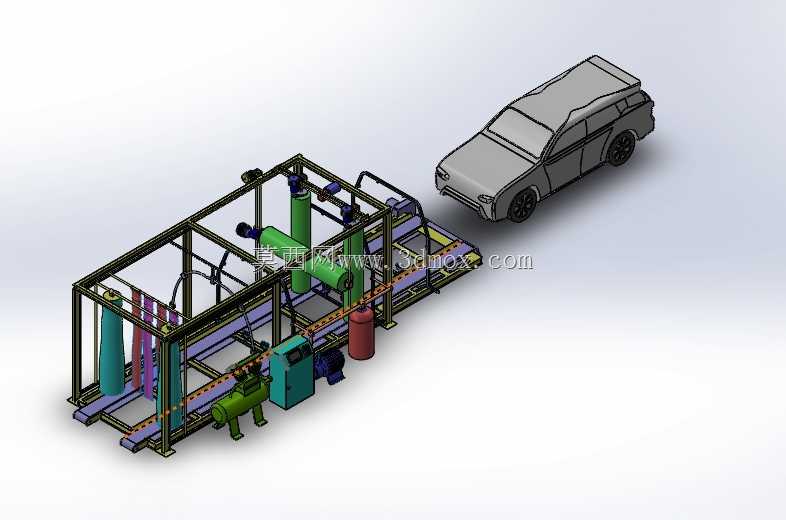

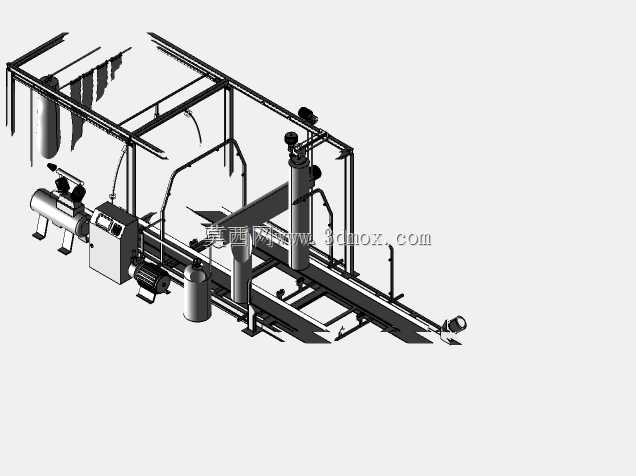

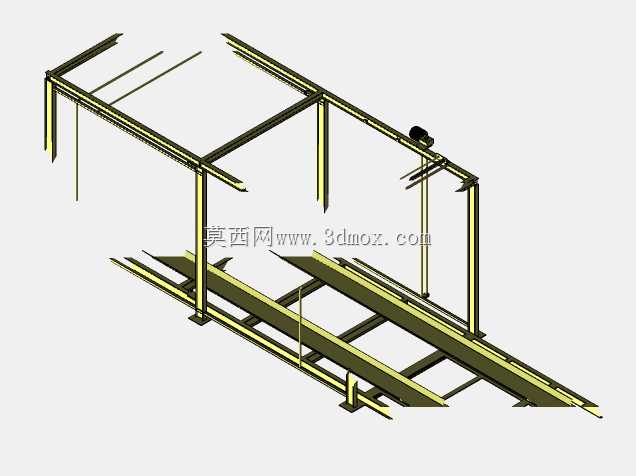

该设备主要面向商用洗车门店、园区车辆出入口、商用车运维场站等场景，可完成乘用车整车的一站式清洗作业，替代传统人工洗车的高强度重复劳作，大幅提升车辆清洗的作业效率，同时规避人工清洗过程中清洁力度不均、边角部位遗漏、污水飞溅污染作业环境的问题，适配常规尺寸SUV、三厢轿车等常见家用车型的通过式清洗需求。设备整体采用框架式龙门结构作为承载主体，框架采用标准化工业型材拼接搭建，整体安装边界预留充足的车辆通行空间，入口端设置导向限位结构，可引导车辆精准停靠至清洗作业区域，避免车辆剐蹭设备框架的风险，设备底部设置集成式污水导流槽，可将清洗产生的污水统一归集排放，适配常规洗车门店的给排水布局，无需对场地进行大规模改造即可完成安装部署。功能设计上，设备集成了多组清洗执行单元，框架两侧布置有柔性立刷结构，可贴合车辆侧面轮廓自适应调整贴合压力，完成车身侧面、轮毂区域的污渍刷洗；顶部布置可升降的横刷机构，可根据车辆顶部高度自动调整作业位置，适配不同高度车型的顶面清洗需求；框架内部集成多组高压喷淋管路，可分阶段输出预洗泡沫、清洁水、镀膜护理剂等不同洗护介质，配合刷洗单元完成从预浸软化、污渍刷洗到冲洗护理的全流程作业；设备侧部集成了介质存储与动力供给单元，包含储液罐体、增压泵组、控制电箱等组件，所有管路与线路均沿框架型材内部走线，既避免清洗过程中水汽侵蚀线路造成故障，也让设备整体外观整洁规整，无外露杂乱管线。设计过程中充分考虑了商用场景的使用强度，所有运动部件均做防水密封处理，框架底部做防腐防锈处理，可长期在高湿度、多水渍的作业环境下稳定运行；设备的刷洗组件采用快拆式安装结构，刷毛磨损后可快速更换，降低日常运维的成本与难度；整体结构的受力经过校核，框架可承受各运动部件运行时的振动载荷，长期运行无结构变形风险，设备运行时的刷洗转速、喷淋压力均可根据车辆脏污程度灵活调整，既保证清洗效果，也避免压力过大损伤车辆漆面。
