蜗杆驱动弧面齿轮传动箱体结构设计

　　在精密传动、工业机器人关节、小型自动化设备的动力传递环节，这类弧面齿轮蜗杆传动箱体的应用场景十分广泛，尤其适配需要交错轴动力传递、大传动比且对传动回差有一定控制要求的工位，比如小型检测设备的分度传动、协作机器人的末端关节减速、精密仪器的进给传动单元，都能见到这类结构的身影。从实际用途来看，这套传动结构核心是实现空间交错轴之间的动力与运动传递，通过蜗杆与弧面蜗轮的啮合，将输入轴的高转速低扭矩动力，转换为输出轴的低转速高扭矩动力，同时完成传动方向的90度换向，相比普通圆柱蜗杆蜗轮结构，弧面齿形的蜗轮能够同时参与啮合的齿对数更多，齿面接触应力分布更均匀，承载能力比同尺寸普通蜗轮蜗杆结构高出30%左右，传动过程中的平稳性也更优，适合中低速、有一定冲击载荷的传动场景。

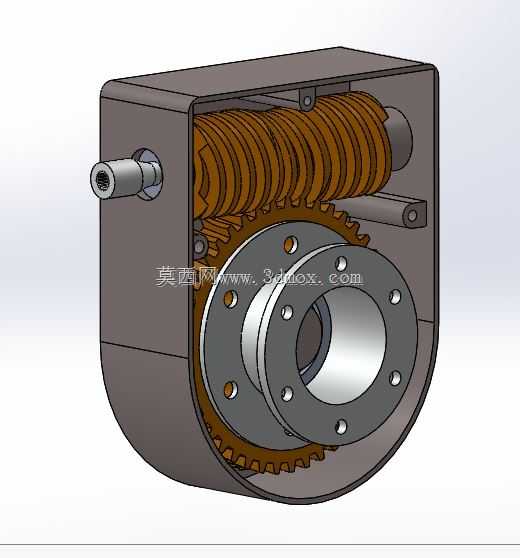

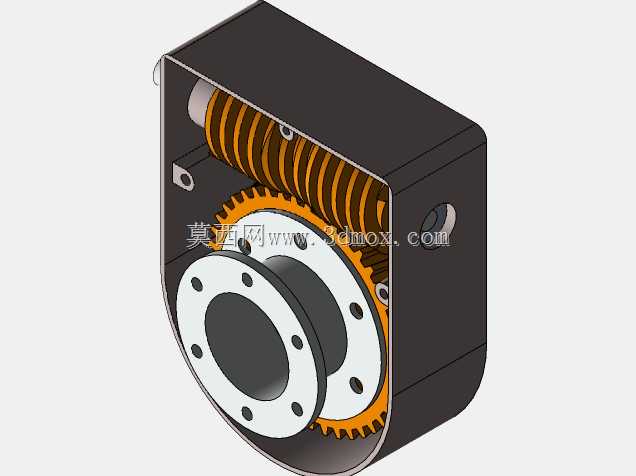

　　从设计思路层面拆解，这套箱体采用了剖分式半封闭壳体结构，壳体下半部分为圆弧包容式结构，刚好贴合蜗轮的外圆轮廓，既能够最大化缩减箱体的整体外形尺寸，避免多余的结构空间占用，又能给蜗轮啮合区域提供足够的支撑刚度，减少传动过程中齿面的啮合变形。输入轴端采用了伸出式轴端设计，预留了标准的轴径与键槽安装位，能够直接适配常用的伺服电机、步进电机的输出轴连接，不需要额外加装过渡连接法兰；输出轴端采用了法兰式输出结构，安装法兰上均匀布置了6个连接螺栓孔，能够直接与负载端的连接法兰对接，安装定位精度更高，也能承受更大的径向与轴向负载。

　　在安装边界的设计上，箱体的输入轴中心与输出轴中心的垂直交错距离经过严格校核，保证蜗杆与蜗轮的中心距公差控制在IT7级精度范围内，避免因中心距偏差导致的齿面啮合间隙过大或者卡滞问题。箱体的侧壁预留了输入轴的轴承安装位，采用深沟球轴承搭配推力轴承的组合支撑方式，既能够承受蜗杆传动过程中产生的径向力，也能抵消蜗杆啮合时产生的轴向窜动，保证输入轴的回转精度。蜗轮侧的支撑采用了双轴承跨距布置，两个轴承分别安装在蜗轮轮毂的两侧，能够最大化提升输出轴的支撑刚度，减少输出端带负载时的轴端挠度。

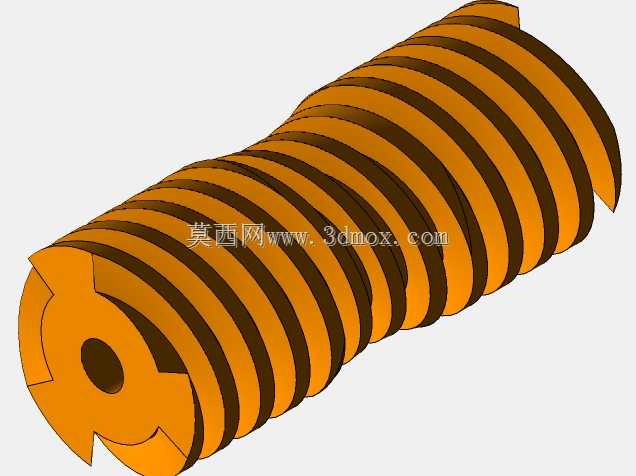

　　齿形设计上，采用的是圆弧面蜗杆匹配渐开线弧面齿形蜗轮，啮合过程中齿面之间为线接触，相比普通圆柱蜗杆的点接触形式，润滑条件更好，齿面磨损速率更低，能够有效延长传动结构的使用寿命。箱体内部预留了足够的储油空间，啮合区域的下部可以存储润滑脂或者润滑油，齿轮转动过程中能够自动带油完成齿面润滑，不需要额外加装复杂的润滑管路，后期维护成本更低。壳体的上部设置了可拆卸的上盖板，既方便装配时调整蜗轮蜗杆的啮合间隙，也便于后期使用过程中检查齿面磨损情况、更换润滑介质。整体结构没有多余的冗余设计，所有外形轮廓都围绕内部传动件的运动包络线设计，在保证结构刚度的前提下尽可能压缩整体体积，能够很好地适配安装空间受限的精密设备场景。
