法兰安装式旋转阻尼减振结构

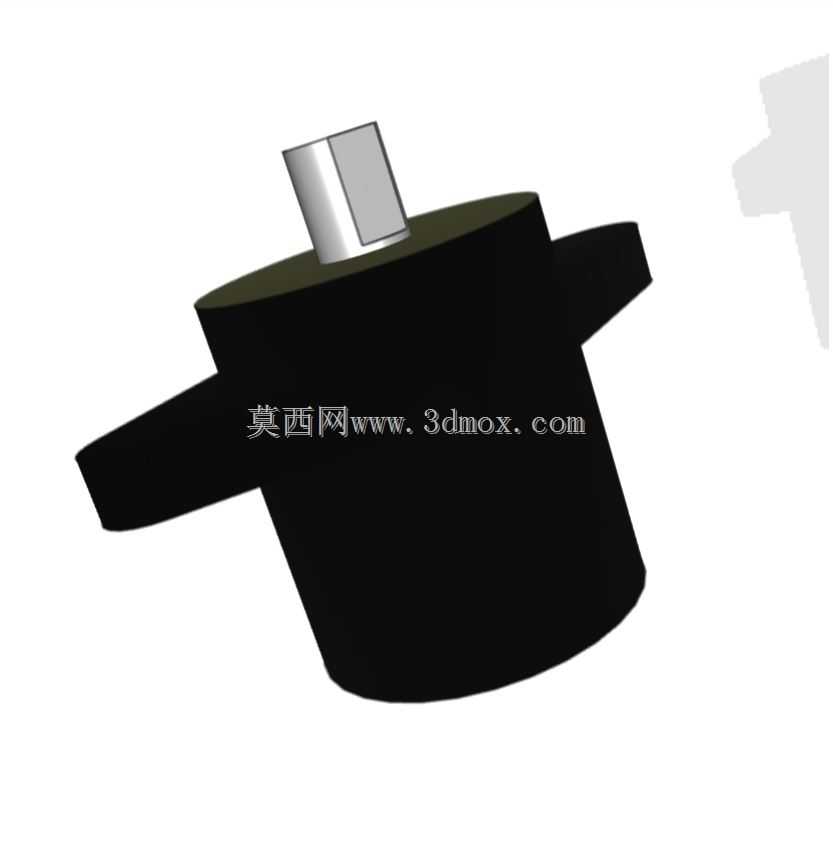

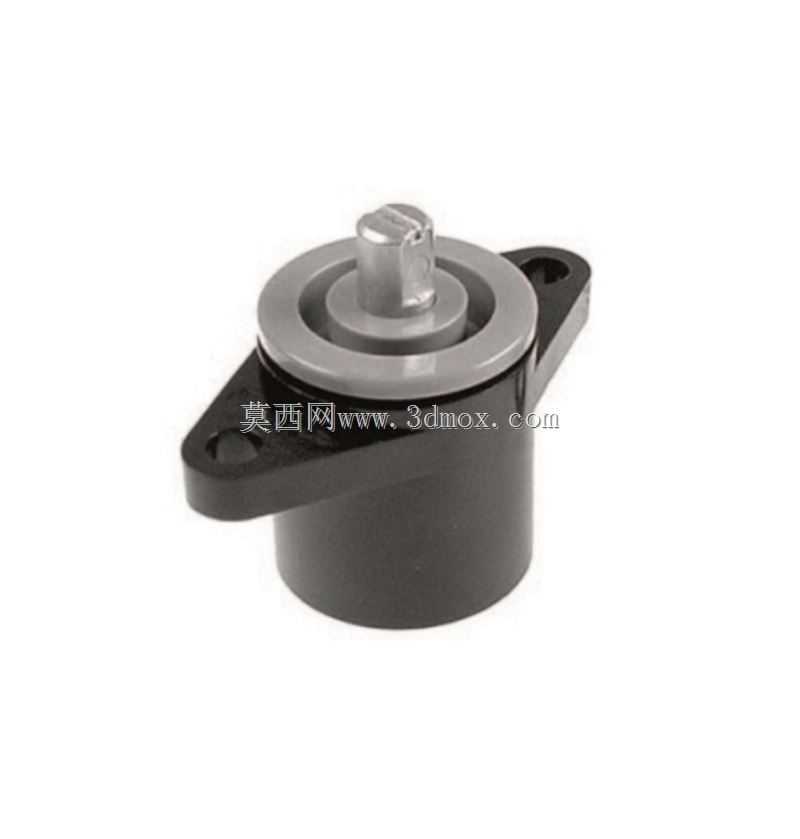

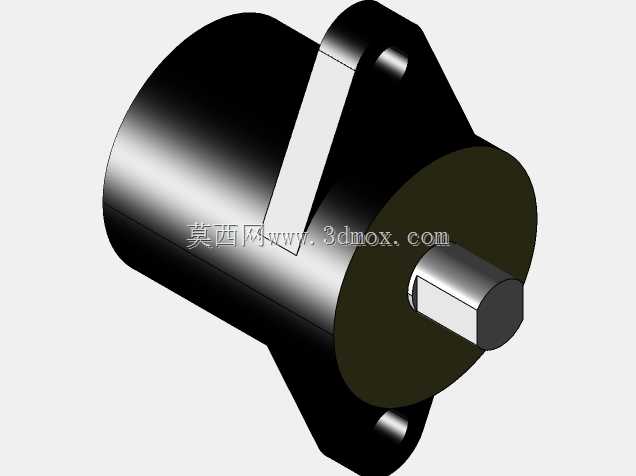

　　在伺服传动、精密仪器联动、小型机械手关节的动力传递链路里，旋转类负载启停瞬间的冲击、轴系对中偏差带来的径向窜动，一直是影响传动精度与部件寿命的核心问题，这款旋转式减振结构正是针对这类场景开发的阻尼缓冲部件。不同于常规的轴向橡胶垫减振方案，该结构采用封闭腔式阻尼设计，主体为圆柱型壳体搭配单侧菱形法兰安装座，法兰上预留两个对称安装孔，可直接通过螺栓固定在设备安装基面，无需额外设计转接支架，安装时需注意法兰定位面与轴系的垂直度公差控制在0.02mm以内，避免额外偏载影响阻尼输出的线性度。结构顶部的输出轴采用扁位设计，可直接与联轴器、负载摆臂套接，省去了键连接的加工工序，适配小扭矩传动场景的快装需求，输出轴与壳体的配合处采用密封式转动结构，

　　可阻挡车间内的粉尘、切削液渗入内部阻尼腔，适配常规工业车间的使用环境。从功能特性来看，该减振结构可在旋转轴正反转切换、负载急停时提供恒定的旋转阻尼，吸收轴系传递的冲击振动，避免联轴器因瞬时冲击出现松动、磨损，同时可补偿旋转轴与安装基面之间的微小角度偏差，降低轴系加工与装配的精度要求。设计过程中，壳体采用一体化压铸成型结构，外部无多余突出结构，整体径向尺寸紧凑，可直接嵌入小型设备的安装腔体内，不会占用过多的设备外部安装空间；内部阻尼介质的填充量经过反复调校，可在-10℃到60℃的常规工业环境温度下保持稳定的阻尼输出，不会因温度变化出现阻尼力骤变的问题。在实际选型应用中，该结构常配套用于小型传感器旋转检测机构、桌面级机器人关节传动、

　　精密阀门开度调节机构的轴系端，可有效降低传动过程中的振动传导，提升检测精度与机构运行的平稳性，安装时需注意输出轴的连接负载不可超过额定扭矩范围，避免内部阻尼结构过载失效，同时法兰安装面需贴合设备基面，避免悬空安装带来的结构共振问题。
