导轨式40A单相固态继电器腔体结构

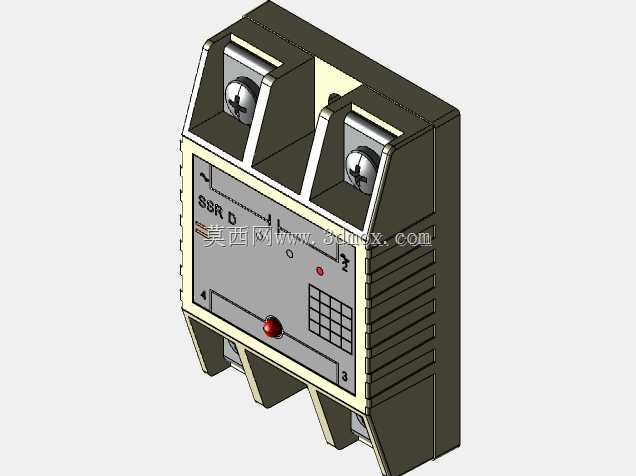

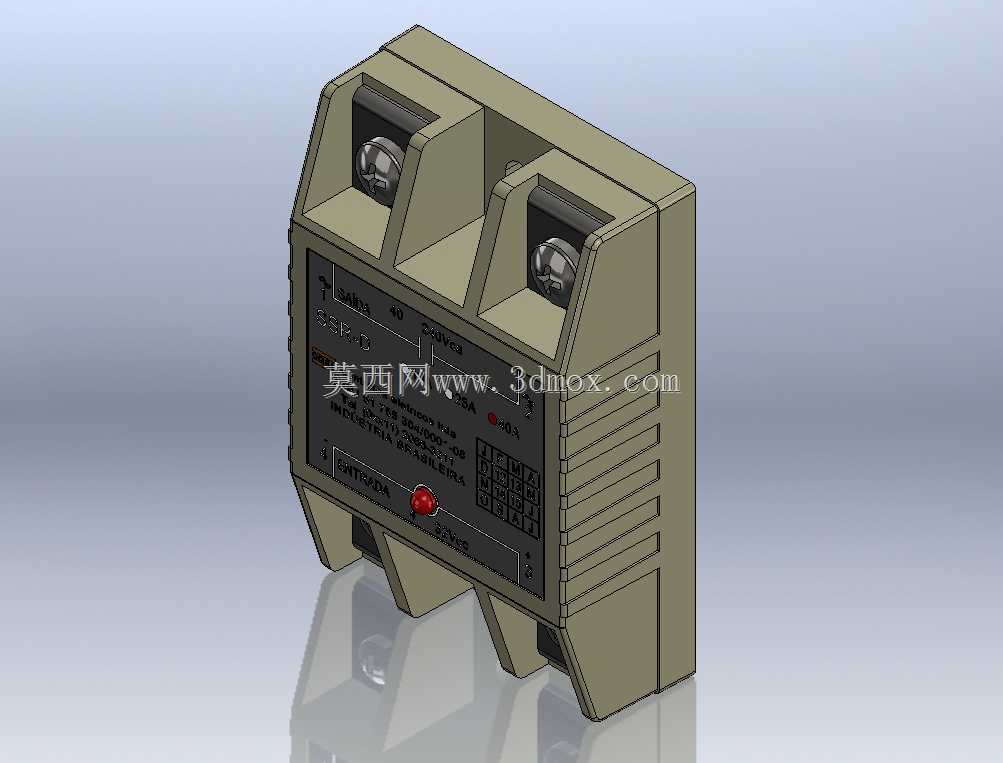

这款导轨式安装的40A固态继电器腔体，是面向工业低压电气控制场景开发的核心部件结构，主要应用在自动化生产线电控柜、数控机床配电回路、工业加热设备通断控制、包装机械动力切换、光伏直流侧回路管控等场景中，承担无触点通断电路的核心作用，相比传统电磁式继电器，不存在机械触点烧蚀、吸合弹跳、动作噪音大的问题，能够实现高频次的电路切换，适配长时间连续运行的工业工况需求。从实际用途来看，该腔体作为固态继电器的核心承载结构，需要容纳内部的功率半导体芯片、触发控制电路、导热绝缘衬垫、状态指示组件，同时兼顾外部接线的防护、导轨卡装的固定、运行过程的散热需求，是保障固态继电器长期稳定运行的关键结构件。在功能特性设计上，这款腔体采用上下分体式的卡扣加定位柱装配结构，壳体选用耐温阻燃的工程塑料材质，能够耐受内部功率器件工作时产生的持续温升，同时满足电气绝缘的安全要求；正面预留了状态指示灯的安装位，能够直观反馈继电器的通断工作状态，方便现场运维人员快速排查回路状态；顶部设置两个大电流接线端子位，适配40A额定电流对应的导线线径，接线端子采用内嵌铜螺母的结构，避免接线拧紧时出现塑料壳体开裂的问题；侧面设计有多道平行的散热筋结构，能够增大壳体与空气的接触面积，辅助内部功率器件散出工作热量，降低长时间满负载运行时的器件结温；底部集成了标准DIN导轨的卡扣结构，能够直接卡装在工业电控柜通用的35mm标准导轨上，无需额外打孔固定，大幅提升柜内装配的效率。在设计思路上，这款腔体优先兼顾了电气安全间隙与结构紧凑性的平衡，在满足强电回路爬电距离要求的前提下，尽可能压缩整体外形尺寸，减少在电控柜内的安装空间占用；腔体内部设置了多道定位筋条，能够精准固定内部的PCB板与功率模块，避免设备运输、运行振动过程中出现内部组件移位的问题；接线端周边设计了凸起的防护隔栏，能够降低不同接线端子之间误碰短路的风险，提升接线操作的安全性。从外形尺寸与安装边界来看，该腔体整体为窄型长方体结构，宽度适配多器件并排安装的间距要求，不会遮挡相邻导轨上其他器件的接线空间；导轨卡扣的解锁结构设置在腔体底部侧边，拆卸时仅需用一字螺丝刀撬动卡扣即可快速拆下器件，无需挪动周边相邻的电气元件；腔体背部与导轨贴合的面为平整结构，能够保证安装后器件与导轨的贴合度，避免出现安装歪斜、固定不牢的问题；顶部接线端子的螺丝操作空间预留充足，使用常规螺丝刀即可完成接线操作，不会出现操作空间不足导致的接线困难问题。
