立式不锈钢软化水制备罐体结构设计

这款立式不锈钢罐体主要应用于工业水处理、商用净水、锅炉给水预处理等场景，是水质软化处理环节的核心承载设备，主要用于装填离子交换树脂、软化滤料等介质，通过罐内滤料的离子交换作用，去除水中的钙、镁离子，降低水体硬度，避免后续管路、换热设备、锅炉内壁结垢，保障供水系统长期稳定运行，广泛适配食品加工、纺织印染、商用中央空调供水、工业循环水系统等多个领域的水质处理需求。

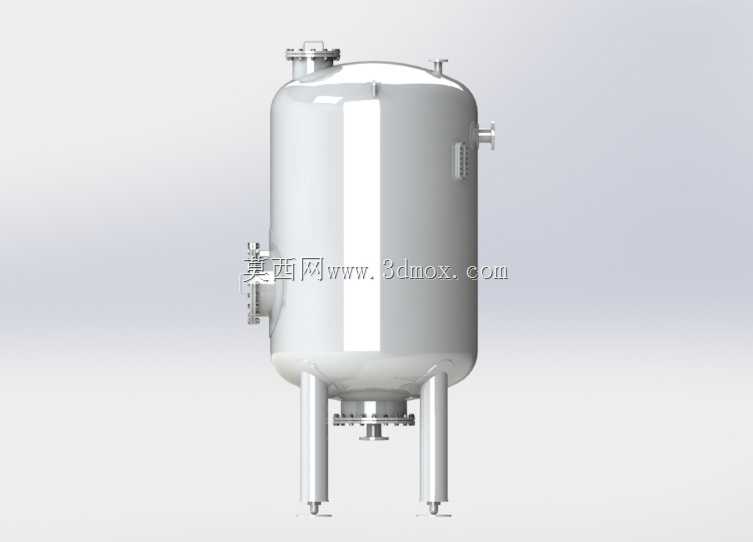

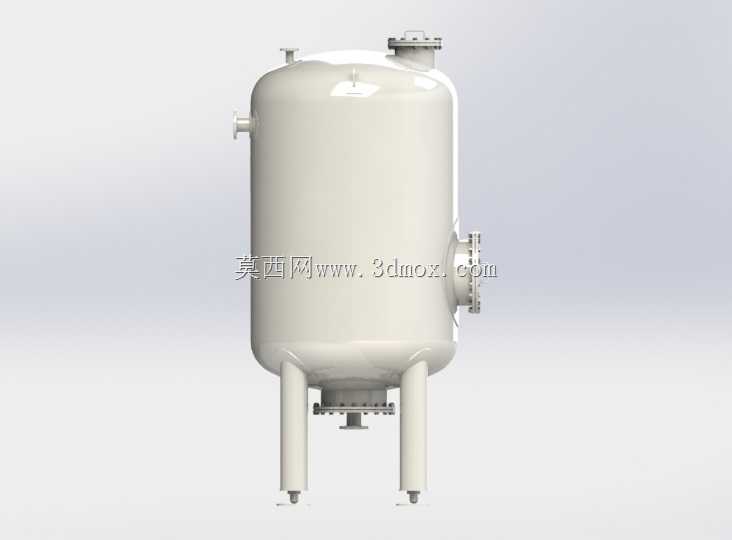

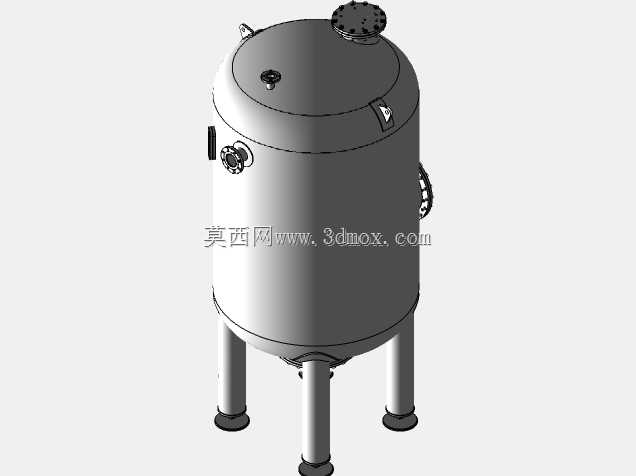

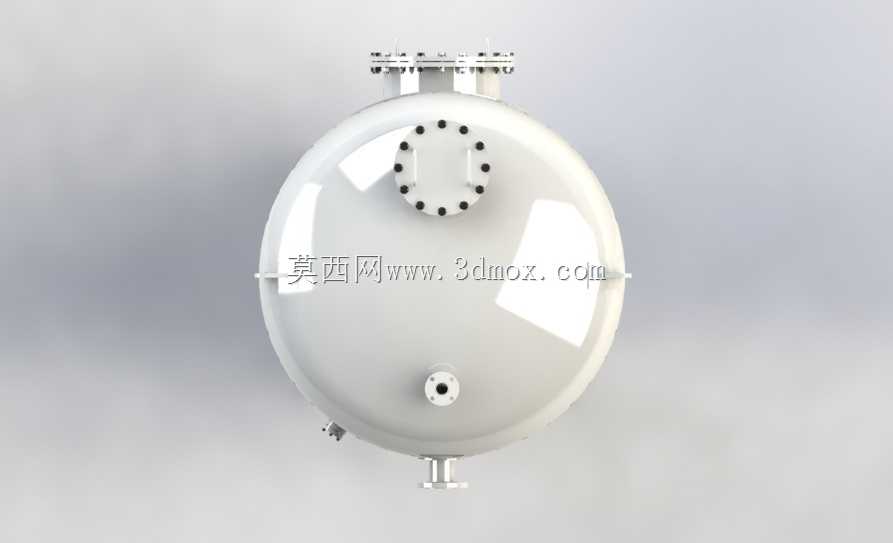

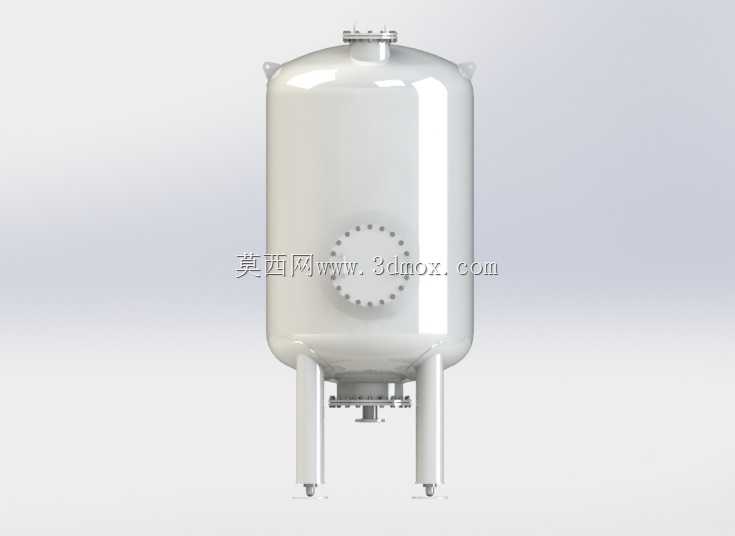

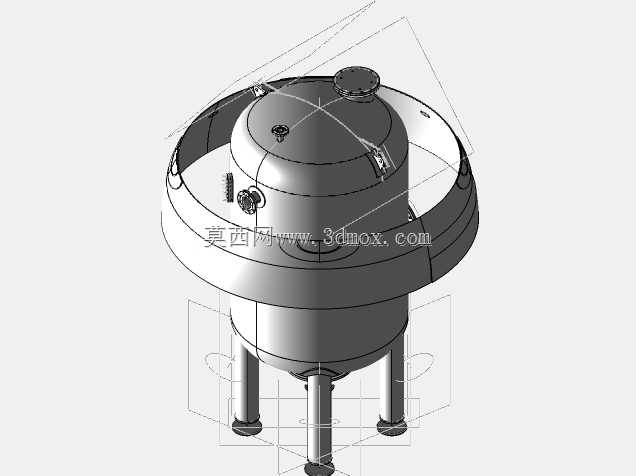

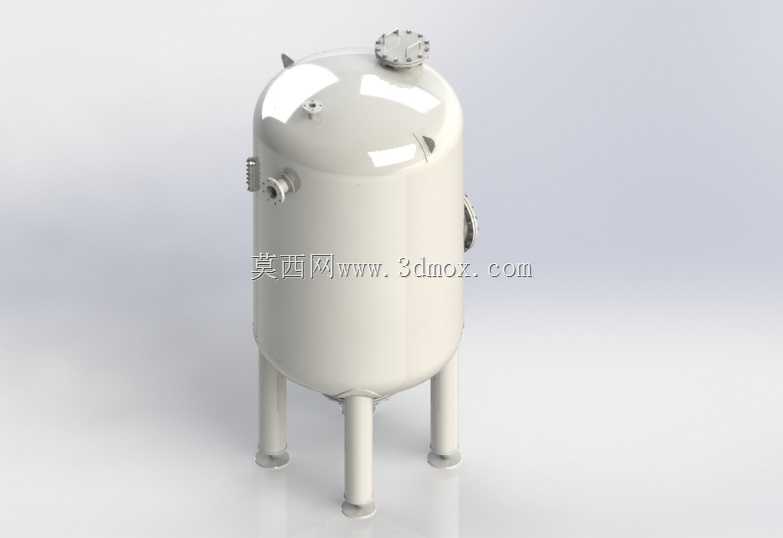

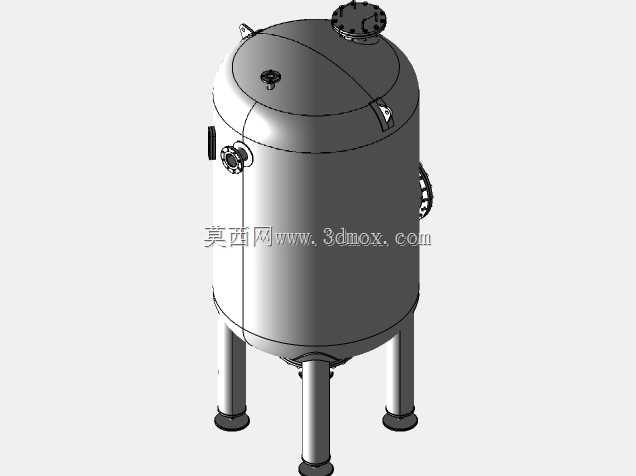

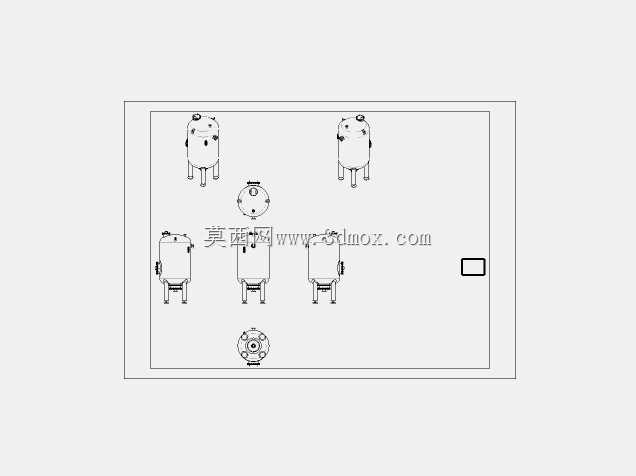

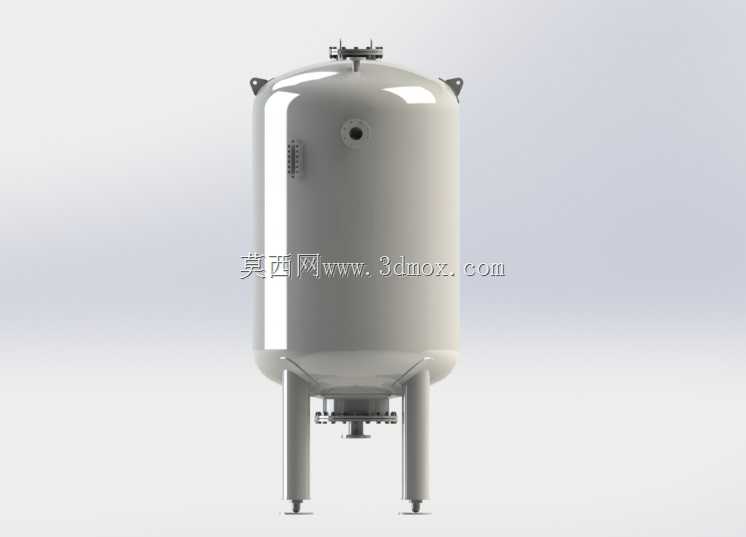

罐体采用立式支腿支撑结构设计，整体为圆柱形筒体搭配标准椭圆形封头，这种结构形式能均匀分散内部承压时的应力，避免局部应力集中导致的结构变形，适配常压到低压的水处理工况使用。罐体顶部设置了快开式人孔结构，方便运维人员定期进入罐内更换滤料、检修内部布水装置，同时顶部预留了排气、仪表安装接口，可适配压力表、排气阀、自动控制阀等配套配件的安装需求；罐体侧部分别设置了进水、出水、反冲洗管路接口，接口位置经过布水角度优化，能让进水在罐内形成均匀的上升流态，避免水流短流导致滤料局部板结，提升滤料的利用效率与软化效果；底部的支腿采用等角度三点支撑设计，支腿底部预留了安装固定孔位，可直接通过膨胀螺栓固定在混凝土设备基础上，安装时无需额外焊接支架，降低现场施工的复杂度。

罐体的内径为1600mm，筒体直段高度1800mm，筒体壁厚8mm，选用304L不锈钢材质加工，这种低碳不锈钢材质具备优秀的抗腐蚀能力，能适配不同酸碱度的水质处理需求，长期接触水体也不会出现锈蚀析出的问题，符合涉水设备的卫生要求。设计过程中充分考虑了设备的安装边界与运维空间，罐体整体外径控制在合理范围，侧面接口距离支腿外侧预留了足够的管路安装操作空间，顶部人孔开启时不会与周边管线、厂房顶部结构产生干涉，支腿高度经过优化，既可以满足底部排污管路的安装需求，也能控制设备整体重心高度，提升设备运行时的稳定性。罐体内壁可做镜面抛光处理，避免滤料残留与细菌滋生，外壁可做哑光喷砂处理，提升设备的外观质感与抗污能力，适配不同安装场景的外观需求。
