ABBIRB1400M200六轴搬运机械臂

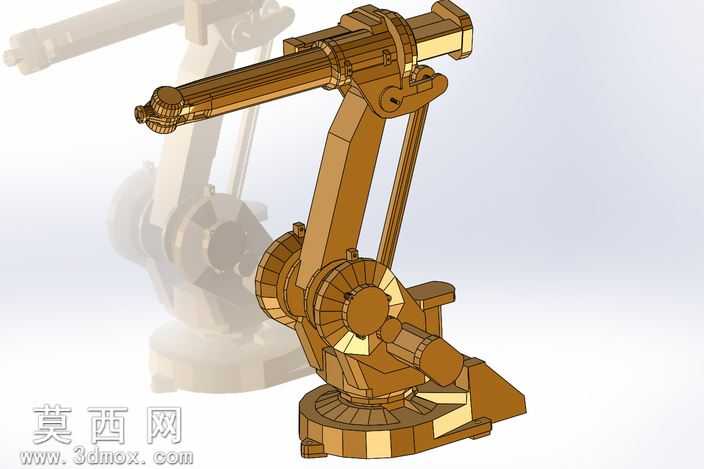

本模型为ABB IRB1400 M200型号六轴搬运机械臂的三维数字化建模作品，建模过程严格参考实体工业机械臂的真实比例与结构参数完成，整体还原度较高。建模阶段采用参数化特征建模思路，从底座基座开始逐层向上搭建结构：首先构建底部回转支撑基座，还原基座上的安装定位孔、电机安装位与回转支撑结构，保证底座可实现整周回转的运动逻辑；随后依次搭建大臂摆动关节、小臂俯仰关节、腕部三个旋转关节，每个关节处都还原了谐波减速器安装位、伺服电机嵌入结构、关节限位凸台与走线槽结构，所有转动副的配合间隙都按照真实装配公差预留，可直接用于后续运动仿真验证。模型材质渲染阶段，针对机械臂的不同部件匹配对应材质：主体结构件采用哑光棕黄色工业烤漆材质，还原ABB经典的机械臂涂装质感，金属转动轴、紧固件部位采用拉丝金属材质，关节处的密封胶条采用哑光黑色橡胶材质，底座安装面采用磨砂铸铁材质，渲染时添加柔和的环境光与定向补光，突出机械臂的结构层次感与金属部件的反光质感，同时在背景添加半透明的模型虚影，强化机械臂的空间立体感。结构设计上完整还原了六轴串联机械臂的运动链路，从底座到末端法兰的六个转动轴轴线相互垂直或平行，完全符合真实IRB1400机械臂的运动范围设计，大臂内部预留了走线空腔，可容纳伺服电机的动力线与编码器线缆，小臂末端的法兰盘还原了标准安装孔位，可适配不同类型的末端执行器，如夹爪、吸盘等，满足不同场景的搬运作业需求。建模过程中对所有零件进行了合理的简化与细节保留，既去掉了对整体结构展示无影响的微小倒角、商标刻印等冗余特征，保证模型文件轻量化，又完整保留了关节传动结构、安装定位结构、运动限位结构等核心设计要素，可用于工业机器人教学演示、搬运工作站布局仿真、机械臂运动路径规划验证等场景。
