卡利普薄板多工位级进冲压模具结构

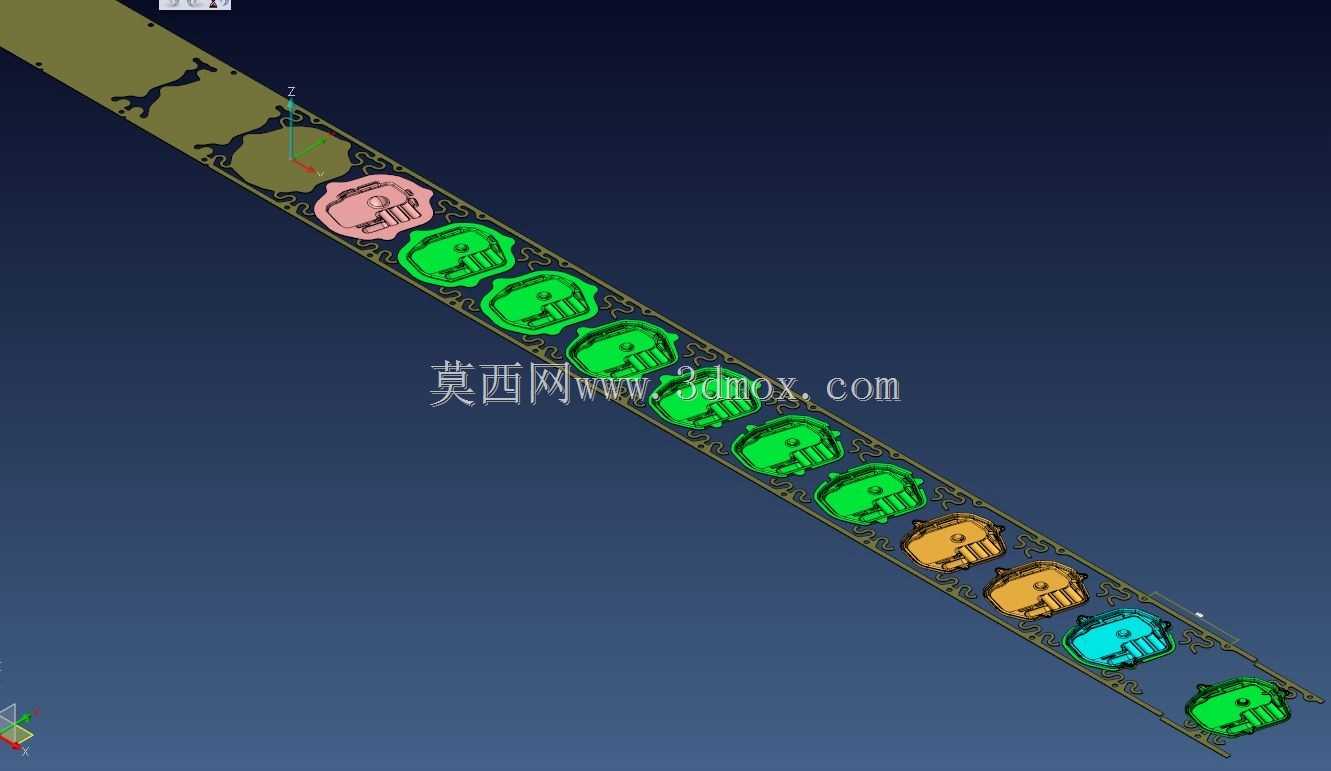

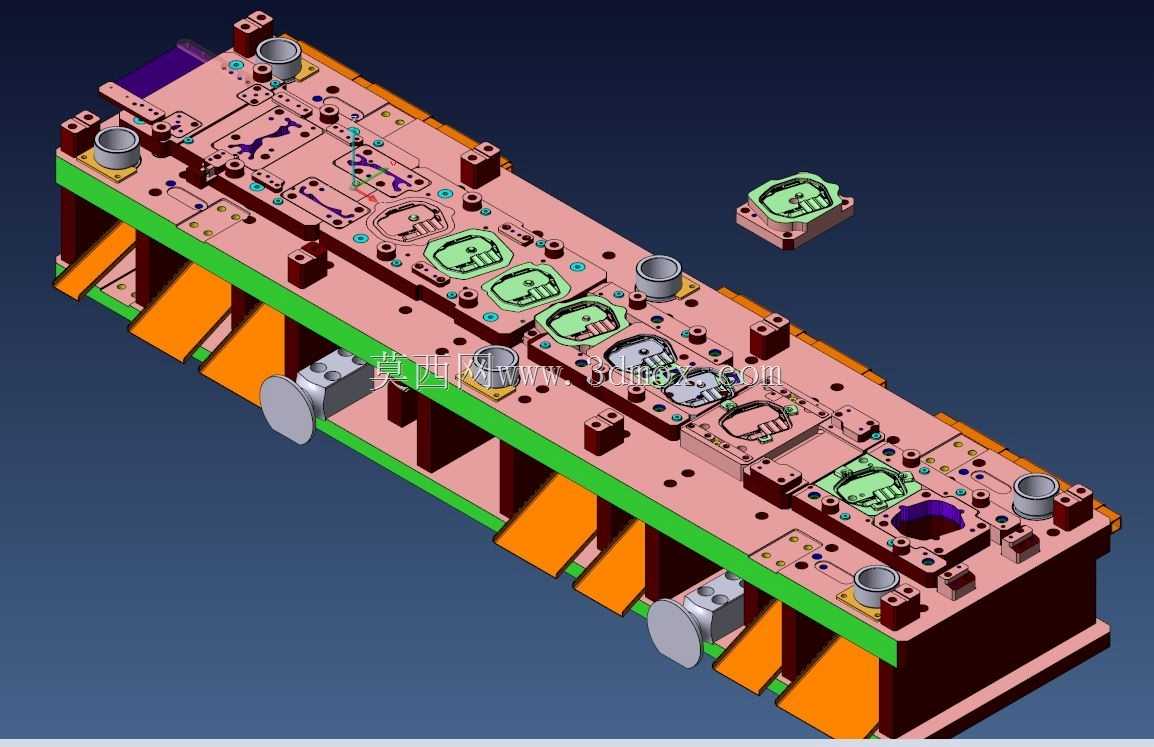

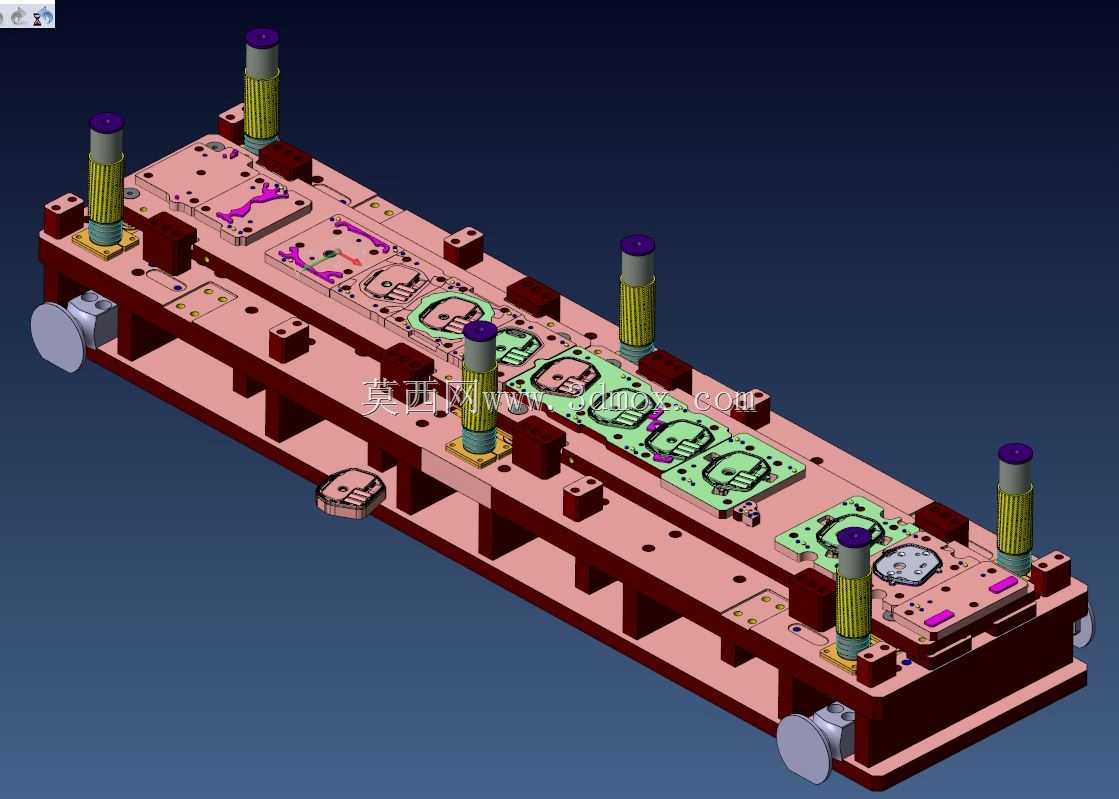

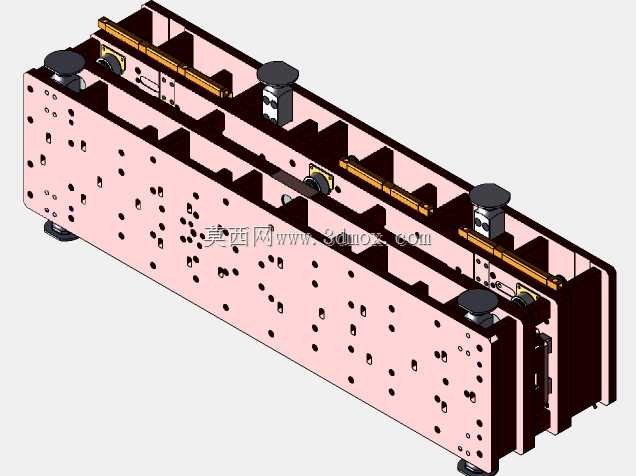

薄板冲压现场最常碰到的痛点，就是料厚偏薄带来的送料偏移、工位间步距误差累积，冲裁断面毛刺超差，还有连续冲压过程中模具镶件崩刃、卸料板受力不均导致的料带变形。这套级进模的结构排布，完全围绕薄板加工的这些核心痛点做了针对性适配。长条形模架沿送料方向排布多组工位，从初始的导正孔冲裁，到后续的多步成形、切边、分离工位，每一组工位的镶件安装位都做了独立的定位销孔设计，避免长期冲压震动带来的镶件移位。模架两侧的导向组件采用加长导柱导套配合，合模过程中导套先进入导柱完成预导向，再让凸模接触料带，杜绝薄料冲压时凸模啃伤凹模的问题。卸料板上对应每一处成形工位都做了独立的弹顶销排布，弹顶力根据工位成形力大小做差异化配置，冲裁工位弹顶力偏大避免料带翘曲，浅拉伸工位弹顶力匹配成形速度防止料带拉裂。模架底部的斜楔机构对应侧向冲孔工位，把压力机的垂直运动转化为水平冲裁动作，不需要额外增设侧向动力源，适配普通开式压力机的安装使用场景。每一块模板的分型面都做了0.02mm的平面度公差要求，合模后分型面间隙均匀，避免薄料冲压时料边被挤入分型面产生压痕。工位间的抬料块高度统一调整到高出下模表面1.2mm，刚好适配0.8mm以内的薄板送料，送料过程中料带不会和下模表面摩擦产生划痕，抬料块边缘做了R0.5的圆角过渡，不会刮伤料带表面影响后续成形件外观。独立的小工位镶件采用快换结构设计，冲裁刃口磨损后不需要拆卸整组模板，只需要松开对应镶件的紧固螺丝就能完成更换，把现场停机修模的时间压缩到原来的三分之一。模架上预留的误送料检测孔位，可以接入生产线的误送检测传感器，一旦料带步距偏移超出0.1mm就会触发设备急停，避免凸模冲偏导致的模具整体损坏。所有成形凸模的入模量都根据薄板料厚做了精准配磨，拉伸工位的凸凹模间隙控制在料厚的1.05倍，既保证成形件尺寸精度，又不会因为间隙过小导致料带拉裂，间隙过大产生的成形回弹超差问题也能得到有效控制。
