3D打印机用双风扇散热电子盒结构设计

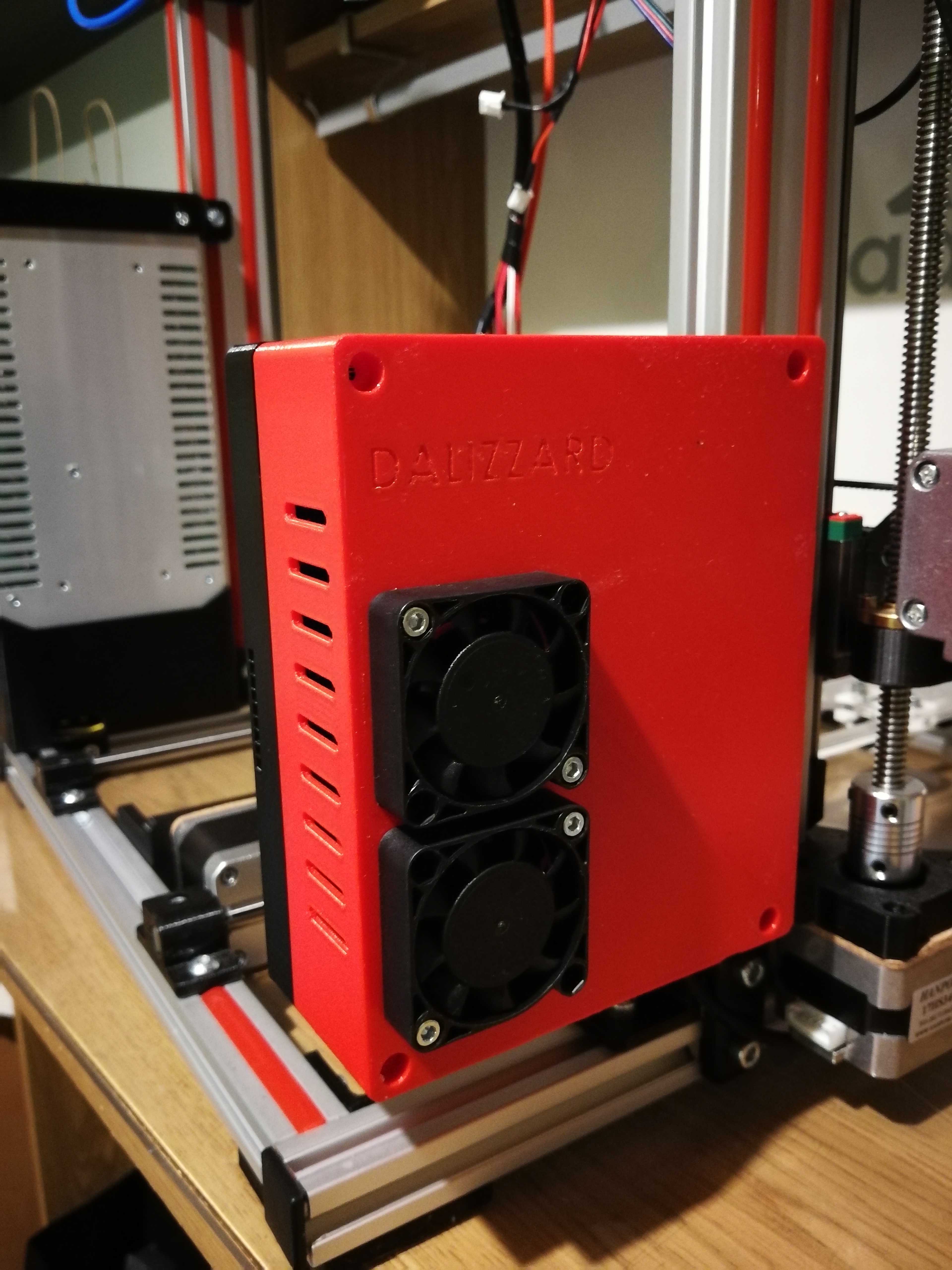

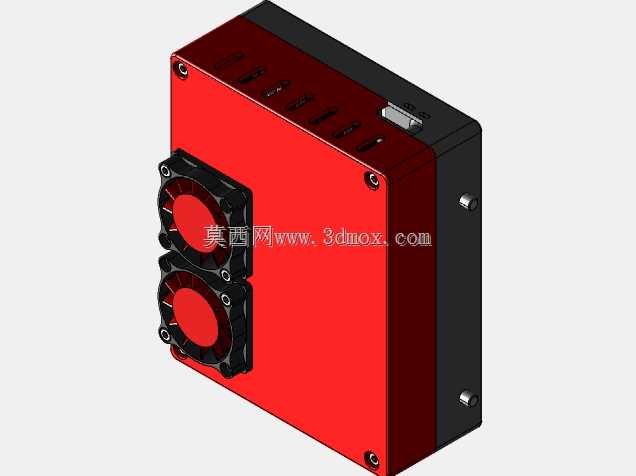

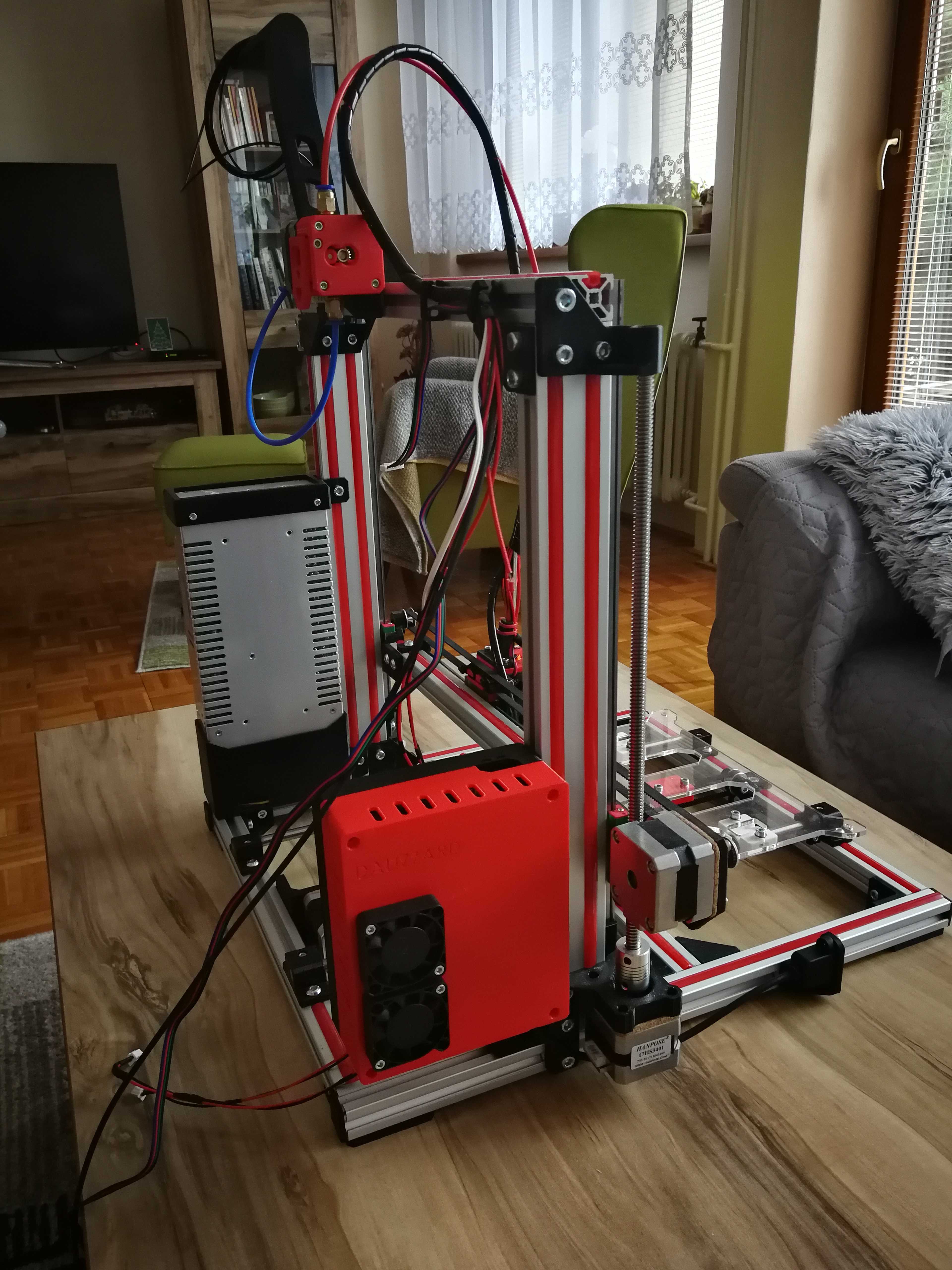

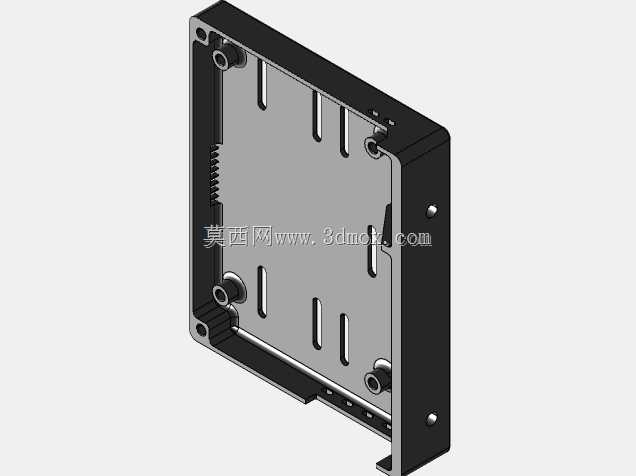

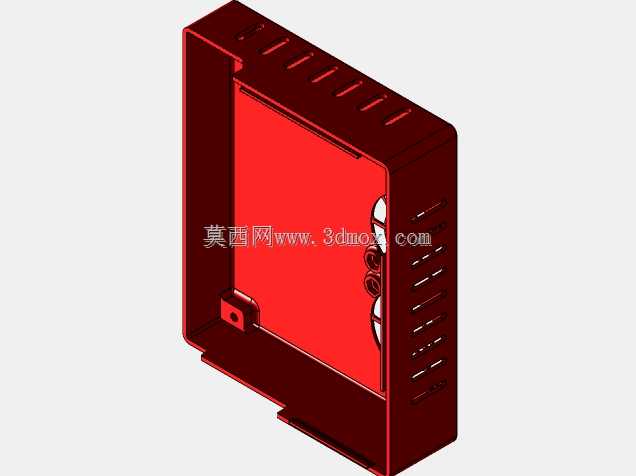

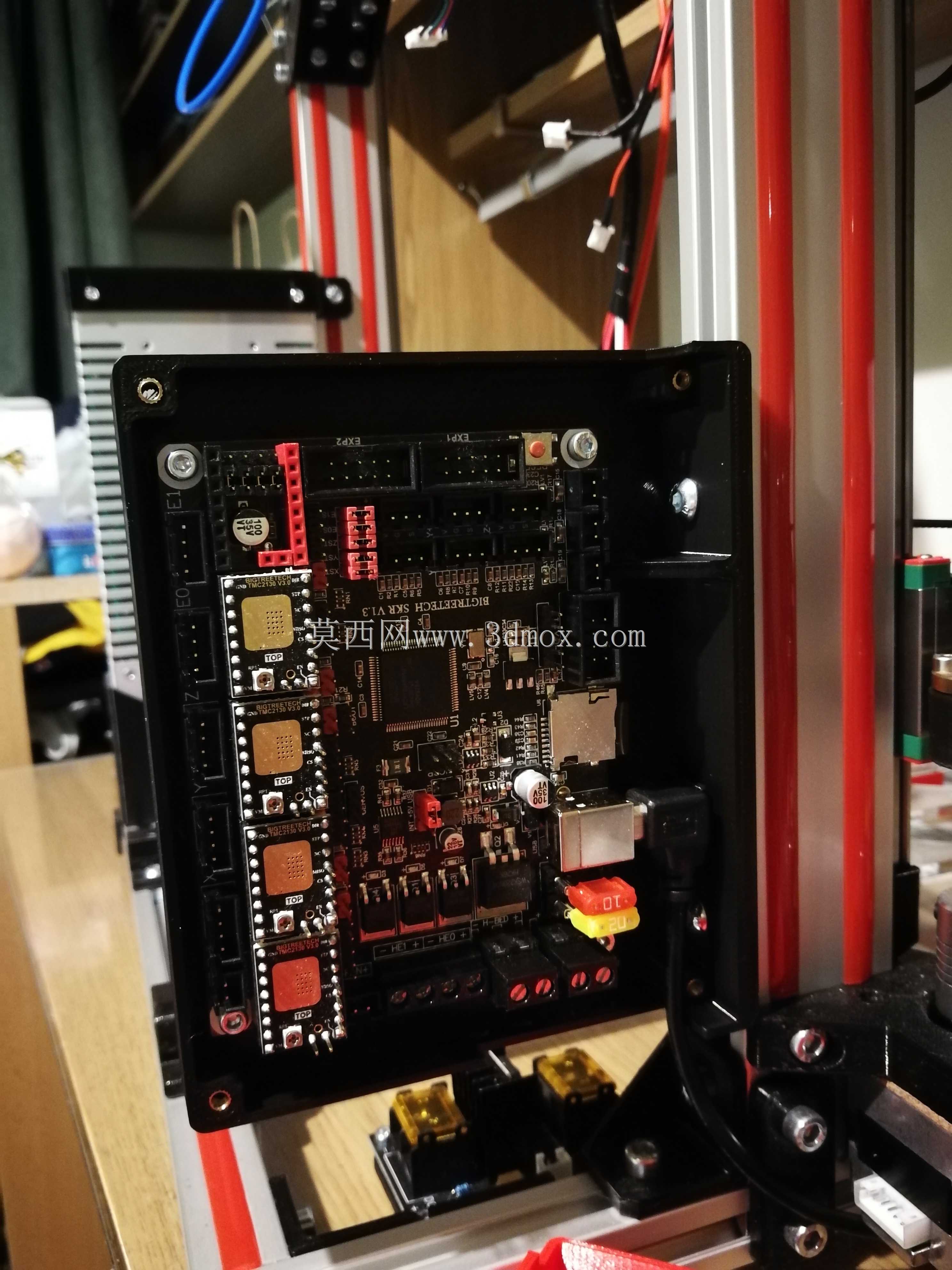

这款电子盒是面向桌面级FDM3D打印机开发的主控承载防护结构，主要应用于创客DIY改装、桌面级3D打印机整机生产的电控系统集成场景，用来容纳打印机的主控驱动板、供电转接模块等核心电控元件，解决开源3D打印机电控元件裸露易积灰、接线杂乱易受外力拉扯损坏、运行时主控芯片过热导致打印断连或步进电机丢步的常见痛点。在实际设备运行过程中，该电子盒可将所有电控元件规整收纳在封闭腔体内，隔绝打印过程中产生的PLA、ABS耗材碎屑飘入电路引脚造成短路的风险，同时规整的出线布局能避免打印头往复运动时拉扯到电控接线，大幅提升设备长时间连续打印的运行稳定性。产品功能设计上针对性做了双风扇主动散热布局，在盒体侧面上下堆叠布置两个轴流散热风扇，配合盒体侧面开设的多道横向通风槽形成贯通式散热风道，可快速带走主控板驱动芯片、功率管工作时产生的热量，即使是长时间高温环境下满负荷打印，也能将盒内温度控制在电子元件安全工作区间内；盒体底部专门预留了SD卡扩展开孔，无需拆开盒体即可直接插拔内存卡，方便用户快速更换打印模型文件，日常操作维护无需拆解外壳，大幅降低使用门槛。设计思路上充分考虑3D打印配件的安装适配性，整体采用方正的盒型结构，外壳做了圆角过渡处理避免尖锐棱角划伤操作人员，表面预留的多组标准安装孔位严格对应常用铝型材框架的安装间距，可直接固定在2020/4040系列铝型材机架的对应位置，无需额外制作转接支架；安装边界上整体适配100mm安装跨度的机架位置，孔位规格覆盖常用的机械连接标准，包含不同规格的螺丝安装孔、铜螺母嵌件安装位，既可以直接用螺丝穿过盒体孔位固定在型材上，也可以预先嵌入黄铜螺母实现反复拆装不滑牙，适配不同用户的组装习惯。盒体内部空间做了分层避让设计，可容纳主流尺寸的3D打印机主控板，预留的接线空位可同时容纳电机线、温控线、加热线等多组线缆的出线需求，线缆出口处做了圆角倒角处理，避免长期摩擦割破线缆绝缘层造成安全隐患；外壳壁厚做了均匀化设计，既保证足够的结构强度承受安装时的锁紧力，也不会因为壁厚过大增加3D打印制作时的耗材消耗与打印时长，用户自行打印制作时无需额外添加支撑即可完成成型，降低自制门槛。
