NEMA23伺服电机钢支撑同步带传动机构

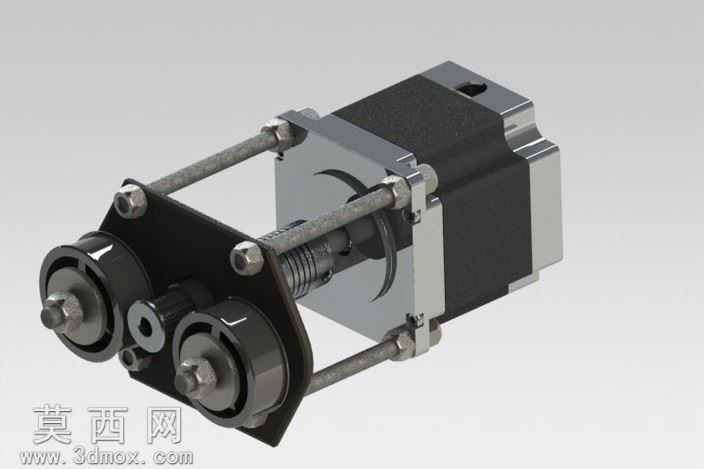

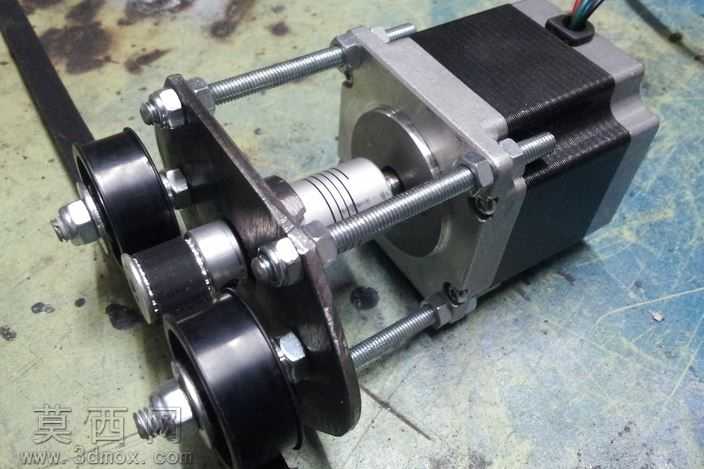

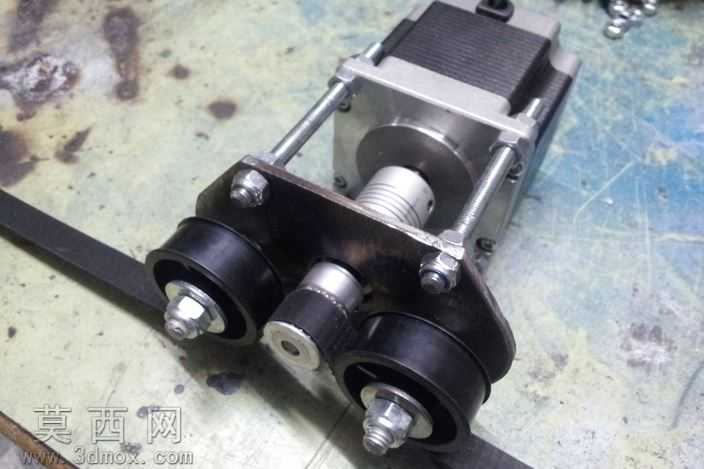

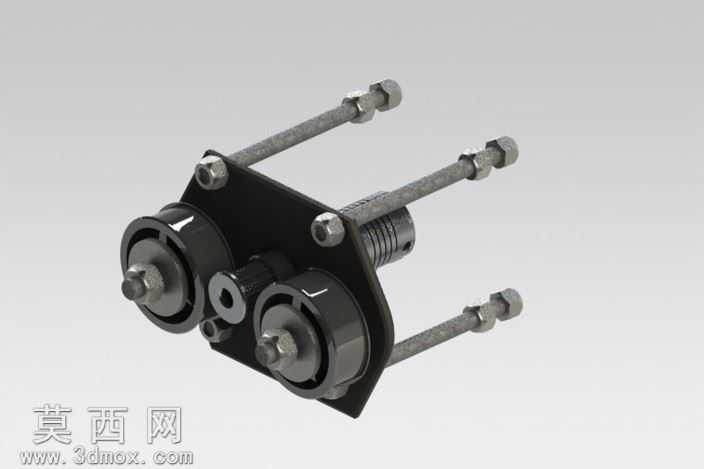

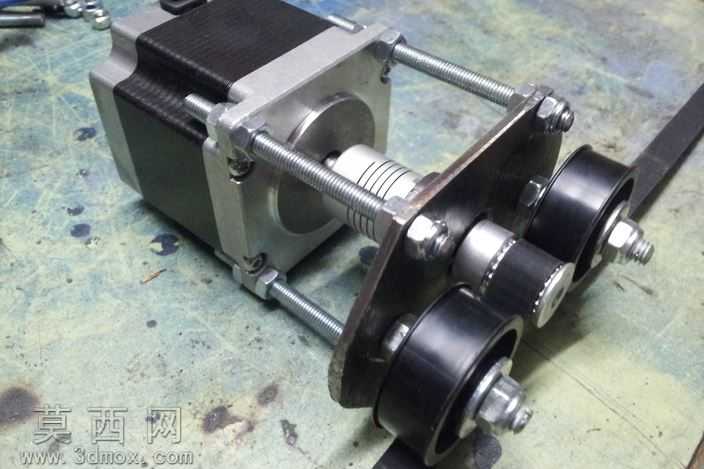

本模型为适配NEMA23规格伺服电机的钢支撑同步带传动机构，整体采用三维参数化建模完成，建模过程中严格遵循机械装配的公差配合要求，对每一处连接结构都做了精准的尺寸约束。模型主体的钢支撑支架采用冷轧钢板弯折成型设计，建模时还原了钢板的折弯圆角、安装孔位的倒角细节，材质赋予上选用哑光发黑的钢材材质，模拟实际加工后的表面氧化处理效果，还原金属支架的厚重质感与结构强度特征。动力输入端适配标准NEMA23安装尺寸的伺服电机，建模时还原了电机的安装法兰定位止口、螺栓孔位分布，电机输出端搭配梅花型弹性联轴器，模型还原了联轴器的弹性体结构、顶丝固定细节，材质上区分了铝合金联轴器本体与聚氨酯弹性垫的不同质感，清晰呈现动力传递的柔性缓冲结构。传动部分采用同步带轮组设计，两个从动张紧轮通过螺栓轴固定在钢支架的长条形调节槽内，建模时还原了轮体的轴承安装位、轴肩定位结构，张紧轮外圈采用黑色橡胶材质模拟同步带轮的包胶层，金属轮芯与橡胶外圈的材质分层清晰，可直观呈现同步带的张紧调节结构，通过调整张紧轮在调节槽内的位置即可实现同步带的张紧度调整，保证传动过程的平稳无打滑。整个装配模型在三维环境中完成了完整的装配约束，所有运动部件都保留了合理的运动间隙，既还原了实际机构的装配逻辑，也可直接用于运动仿真验证传动路径的合理性。设计思路上围绕紧凑型传动布局展开，将电机安装、张紧结构、传动轮组集成在单块钢支撑支架上，大幅缩小了传动单元的整体体积，钢材质的支撑结构可有效承受传动过程中的张紧拉力，避免支架变形影响传动精度，双张紧轮的布局设计可保证同步带与主动轮的包角足够，提升动力传递效率，同时降低同步带的疲劳损耗。模型中所有紧固件都还原了标准件的外形特征，包括六角螺栓、防松垫圈、锁紧螺母的细节，装配关系完全符合实际机械装配的工艺要求，可直接作为非标自动化设备中传动单元的设计参考，也可用于3D打印制作功能样机验证结构可行性。
