12V5A开关电源外壳结构设计方案

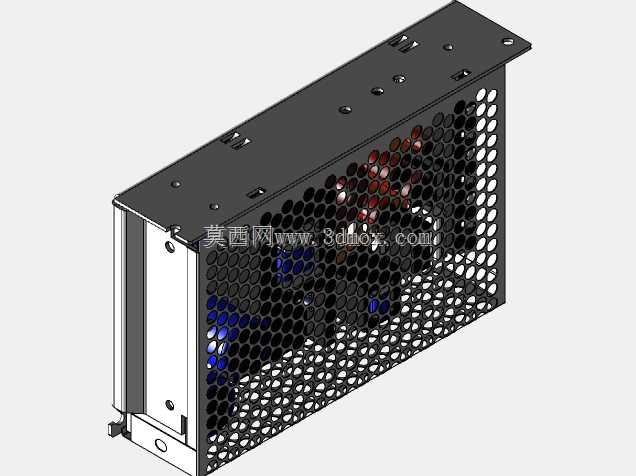

这款12V-5A直流供电装置的结构设计，主要面向工业控制、小型电子设备、LED照明驱动、低压工控外设等需要稳定12V直流供电的应用场景，作为小功率AC-DC转换单元的承载壳体，能够为内部整流、滤波、稳压电路提供可靠的物理防护与安装支撑。在实际使用场景中，这类供电单元常被安装在设备机柜内部、电控箱侧边、小型自动化设备的机架预留位，也可独立作为外置供电模块为桌面测试设备、小型传感阵列提供稳定直流电源，适配多数需要12V直流输入、功率不超过60W的用电负载。

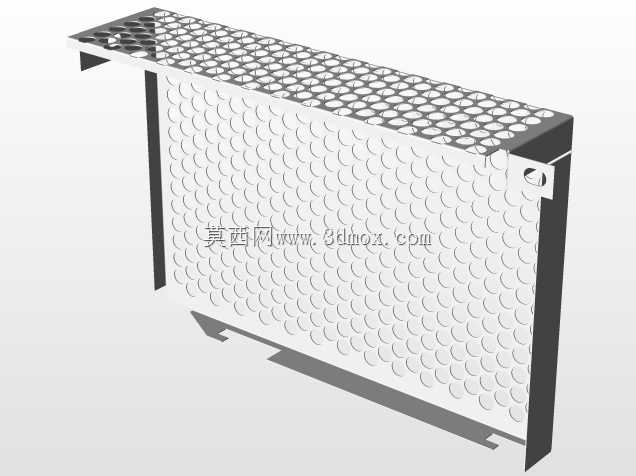

从功能特性来看，该结构设计充分考虑了小功率开关电源的散热需求，侧面采用整面冲孔网板结构，均匀排布的圆形通风孔既可以保证内部散热风扇形成的气流能够顺畅流通，带走功率器件工作产生的热量，避免高温导致的元器件寿命衰减，同时冲孔网板的结构强度也足够抵御日常安装、运维过程中的磕碰，不会轻易出现壳体变形挤压内部元器件的问题。壳体顶部预留了多组不同规格的安装孔位，既可以通过螺丝直接固定在安装平面上，也适配标准DIN导轨的安装卡扣拓展，满足不同安装场景的固定需求。

设计思路上，整体采用分体式钣金拼接结构，分为上盖、侧网板、端板几个独立部件，加工时可分别通过钣金冲压、折弯工艺成型，装配时通过卡扣与少量紧固螺丝组合固定，既能够降低整体加工成本，也方便后期运维时快速拆解壳体，对内部电路板、散热风扇、接线端子进行检修更换。输入端与输出端的接口位置预留于壳体两端的端板上，接线时无需拆解整个壳体，直接在端板位置完成进线、出线的接线操作即可，大幅提升现场接线的效率。

在外形尺寸与安装边界设计上，整体采用长方体紧凑布局，长度、宽度、高度的比例适配常规小功率开关电源的电路板尺寸，内部预留足够的安全电气间隙，满足强电区域与弱电区域的隔离要求，避免出现爬电距离不足的安全隐患。安装孔位的间距符合行业通用的安装尺寸规范，能够直接替换同功率等级的现有开关电源产品，无需对原有安装位进行二次改造，适配性较强。壳体边缘全部做折边钝化处理，避免安装维护时锋利的钣金边缘划伤操作人员，同时折边结构也进一步提升了壳体整体的结构刚性，减少长期使用后的形变概率。
