L298双H桥电机驱动控制板结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:673271
  • L298双H桥电机驱动控制板结构设计
  • L298双H桥电机驱动控制板结构设计

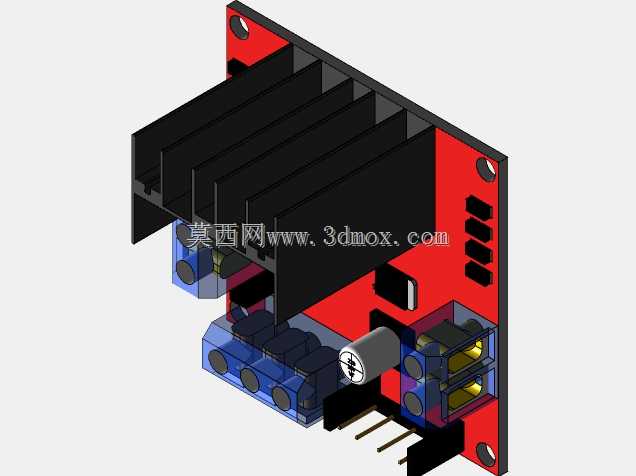

  这款L298H桥驱动模块的结构设计,核心围绕中小功率直流电机、步进电机的驱动控制需求展开,在小型移动机器人、智能小车、简易数控位移平台、教学实验装置等场景中应用广泛,能够实现电机正反转、调速、制动等基础驱动功能,解决主控芯片IO口驱动能力不足无法直接带动电机的痛点。从结构布局来看,模块采用红色PCB作为承载基底,上方加装大面积黑色铝制散热片,直接贴合L298主芯片表面,通过增大散热面积带走芯片大电流工作时产生的热量,避免长时间满负载运行出现过热降频甚至烧毁的问题,散热片通过卡扣与PCB固定,无需额外螺丝锁附,装配流程更简便。模块的接口布局充分考虑实际接线的操作便利性,功率输出端采用蓝色大电流接线端子,支持导线直接压接,

  无需焊接即可完成电机与电源的接线,端子旁预留的电解电容紧贴功率回路布置,能够滤除电源端的纹波干扰,提升电机运行的稳定性,避免驱动过程中电压波动影响主控电路正常工作。信号输入端采用排针引出设计,排针间距符合标准2.54mm间距规范,可直接插接杜邦线与主控板连接,也能适配通用面包板做实验验证,排针位置设置在模块侧边,接线后不会与上方散热片产生干涉。模块的安装边界设计也兼顾了多场景适配需求,PCB板四角预留了标准安装孔位,可通过铜柱固定在设备机架或者亚克力安装板上,安装孔的位置避开了板上走线与元器件焊盘,不会因为打孔固定造成电路短路。板上的电源指示灯、状态指示灯布置在模块边缘位置,安装后依然可以直观观察模块供电状态与信号输出状态,

  方便调试阶段快速排查接线问题。整体结构将功率回路与信号回路做了分区布局,大电流走线路径短而宽,减少线路压降与发热,信号走线远离功率部分,降低大电流通断时对控制信号的电磁干扰,在满足电气性能的前提下,尽可能压缩模块整体体积,方便在空间紧凑的小型设备内部安装布置,同时所有外露元器件的高度都控制在散热片顶面以下,避免安装时与其他结构件产生碰撞干涉。
