Rviz-Ros平台四自由度机械臂结构设计

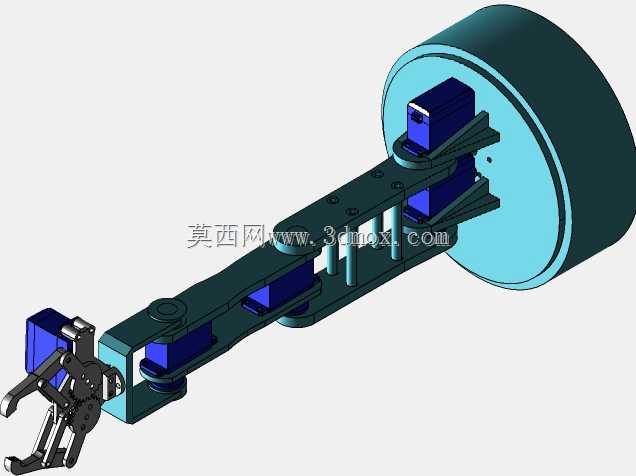

这款四自由度机械臂的结构设计，核心面向机器人教学、ROS仿真验证以及轻量级物料分拣场景的前置开发需求，整体结构围绕桌面级安装场景做了边界约束，底座采用大直径圆盘式安装结构，安装孔位沿底座圆周均匀排布，可直接固定在标准铝型材工作台面或者实训台架上，安装时无需额外做复杂的转接支架设计，底座内部预留了舵机安装腔与走线空间，可容纳大扭矩舵机以及配套的线束固定结构，避免运动过程中线束与关节结构发生干涉。关节布局上采用串联式关节排布，从底座回转关节开始，依次设置大臂俯仰关节、小臂俯仰关节以及末端执行器回转关节，四个自由度的运动范围经过限位结构约束，可覆盖底座前方半椭球形的工作空间，满足桌面范围内小物件的抓取、转运、码放动作需求，大臂与小臂均采用镂空式的钣金折弯加型材拼接结构，在保证结构刚性的前提下尽可能降低臂身自重，减少关节舵机的负载余量要求，臂身内部预留了穿线通道，所有关节的舵机控制线都可从臂身内部走线至底座控制腔，外部无裸露线束，既避免运动过程中线束剐蹭周边设备，也能提升整体外观的整洁度。末端执行器采用夹爪式结构，夹爪指面做了防滑齿纹设计，可适配不同外形的轻质工件抓取，夹爪开合行程经过匹配设计，可覆盖常见的教学实训用工件、电子元器件、小型塑料件的夹持尺寸需求，夹爪与末端关节采用快拆式连接结构，可根据实际使用需求快速更换吸盘、磁吸头等不同执行末端，拓展不同场景的使用能力。设计过程中针对各关节的运动干涉做了全行程校验，每个关节的运动极限位置都设置了机械硬限位，避免软件控制失效时关节过转损坏舵机或者臂身结构，各关节的连接转轴处都采用了带衬套的铰接结构，减少反复转动过程中的磨损量，提升长期运行的结构稳定性。整体结构的尺寸控制适配桌面级使用场景，臂身完全展开时的最大回转半径控制在合理范围内，不会占用过多的工作台面空间，底座的重量经过配重设计，保证机械臂在最大伸展位置抓取额定负载时不会发生倾覆，无需额外增加压块固定底座，安装部署的灵活性更强。在ROS平台的Rviz环境中可直接导入该结构模型做运动规划仿真，各关节的坐标系设置完全匹配实际结构的安装位置，仿真得出的运动路径可直接映射到实体机械臂的控制逻辑中，减少实体调试阶段的参数调整工作量，适合机器人相关专业的教学实训、小型自动化工作站的原型验证、以及轻量级搬运场景的方案预演使用。
