双Z轴电路连接插头组件结构设计

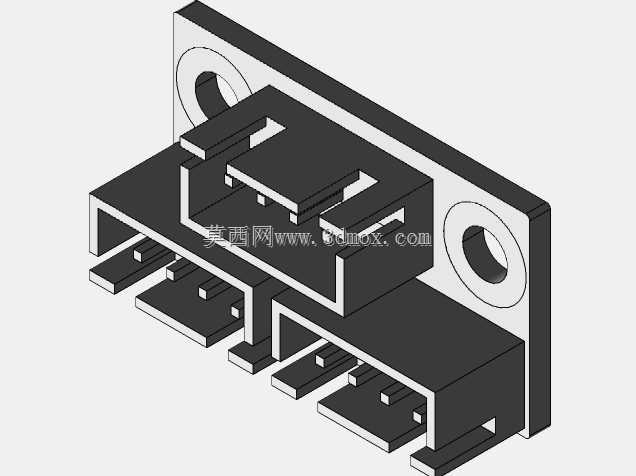

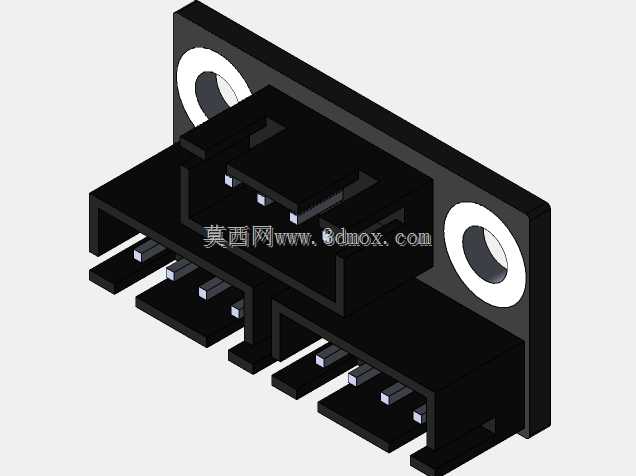

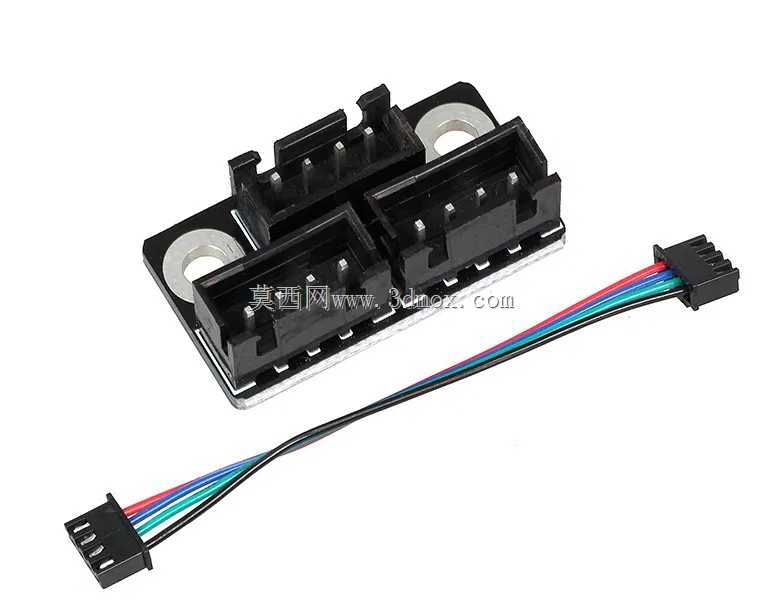

这款双Z轴连接插头组件，主要面向小型数控运动设备、桌面级运动控制平台的电路信号传输场景设计，多用于需要双路Z轴信号同步传输的电控回路中，承担限位信号、驱动控制信号的稳定连通作用，是运动控制板卡与末端执行部件之间的关键连接载体。在实际设备运行过程中，这类接插件需要适配紧凑的安装空间，同时满足反复插拔、长期震动工况下的连接可靠性，避免因接触不良导致的Z轴定位失准、信号中断等问题，保障设备运动控制的精度与稳定性。从功能特性来看，该组件采用三路并排插座搭配定制多色线束的结构，每一路插座对应独立的针脚定义，多色线束可帮助装配人员快速区分针脚功能，大幅降低装配接线的错接概率；插座基座采用硬质绝缘基材制作，自带两个对称的安装固定孔，可直接通过螺丝锁紧在电路板或设备安装面上，避免长期使用过程中插座移位导致的针脚虚接。配套的线束两端采用同规格插头，线芯采用多股细铜丝绞合结构，外部包裹耐磨绝缘护套，既可以满足小空间内的弯折布线需求，也能抵御设备运行过程中的轻微摩擦与拉扯，延长连接线路的使用寿命。在设计思路上，这款接插件充分考虑了单Z轴扩展双Z轴的改装与原厂装配需求，三个插座集成在同一基座上，既可以同时对接两路Z轴的信号线路，也预留了额外的扩展针脚位，可兼容额外的辅助信号传输需求，无需额外增加独立接插件，有效压缩了电路板上的接插件占用空间。基座上的安装孔位采用对称布局，适配行业内通用的安装孔距标准，无需重新设计电路板安装孔位即可直接替换原有单路接插件，降低设备改造成本。针脚部分采用弹性铜质基材，表面做防氧化处理，插拔时的接触压力均匀，长期反复插拔也能保持稳定的接触电阻，避免信号衰减。从安装边界来看，插座基座整体为扁平矩形结构，厚度控制在较低范围内，安装后不会突出电路板过多，不会与周边的电容、芯片等电子元件产生空间干涉；配套线束的长度预留了足够的布线余量，可根据设备内部的走线槽位置灵活排布，插头部分的外形做了倒角导向设计，插拔时无需精准对准即可顺利插入，同时带有防脱卡扣结构，插入后可自动卡紧，在设备持续震动的工况下也不会出现松脱问题。整体结构没有多余的冗余设计，所有结构特征都围绕紧凑安装、可靠连接、快速装配的核心需求设计，能够很好适配桌面级数控设备、小型运动平台的电控连接需求。
