16毫米金属按钮瞬动开关结构设计

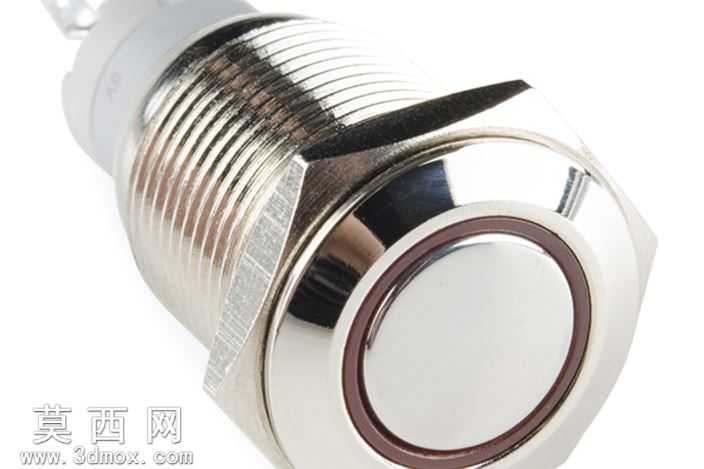

本作品为16mm规格金属瞬动按钮开关的三维建模成果，建模过程围绕工业级金属按钮的实际结构展开，首先依据实物测绘尺寸搭建基础装配框架，采用自底向上的建模逻辑，分别完成金属外壳、螺纹安装段、操作按钮头、环形密封嵌圈、内部触发基座等独立零件的建模。建模阶段对金属外壳的外螺纹特征采用螺旋扫描方式生成，还原标准公制安装螺纹的牙型细节，外壳六角拧动部位做了精准的棱边倒角处理，既符合实际加工的工艺特征，也避免渲染时出现尖锐棱边的失真效果。操作按钮头采用高抛光金属材质设定，建模时保证按钮头部圆弧过渡的曲率连续，还原金属按键温润的金属光泽质感，环形密封嵌圈采用半哑光橡胶材质参数，在装配时与按钮头、外壳的配合间隙控制在0.02mm以内，还原实物的防水密封结构特征。材质渲染阶段，金属外壳采用拉丝不锈钢材质，调整拉丝纹理的方向与粗细参数，模拟真实金属表面的漫反射与高光反射效果，按钮头部采用镜面不锈钢材质，提高反射强度与高光清晰度，与外壳的拉丝质感形成明确区分，环形密封圈采用深棕色哑光橡胶材质，降低反射率并添加细微的颗粒质感，还原橡胶件的真实视觉效果。结构设计上还原了瞬动开关的按压行程特征，按钮按压行程设定为2mm，内置复位弹簧的装配位置做了预留，安装螺纹段长度适配常规1-3mm厚度的面板安装需求，六角部位的对边尺寸符合标准扳手的操作尺寸，整体模型的装配关系完全匹配实物的组装逻辑，各零件之间不存在干涉问题，可直接用于结构验证、产品渲染展示以及相关电气产品的配套设计参考。建模过程中对细小特征做了合理优化，在保证外观与结构精度的前提下，对内部非外观的细小倒角做了简化处理，降低模型的面数，提升模型在不同三维软件中的打开与编辑流畅度，所有特征均采用参数化建模方式，关键尺寸可根据实际需求快速调整，适配不同规格的同类型按钮开关改型设计。
