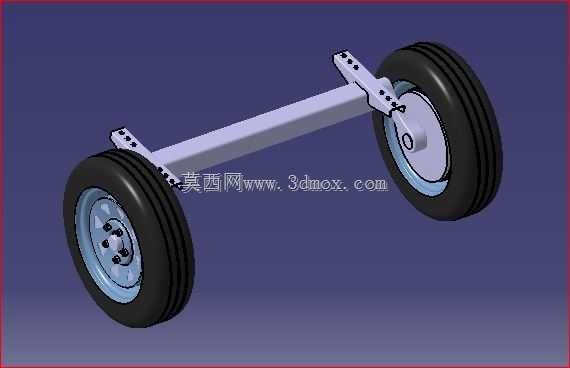

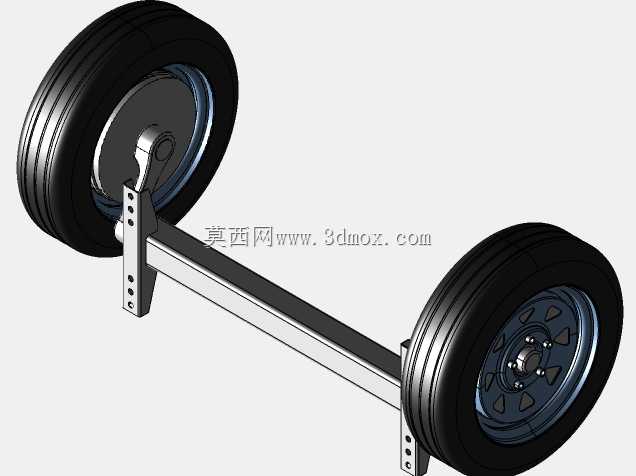

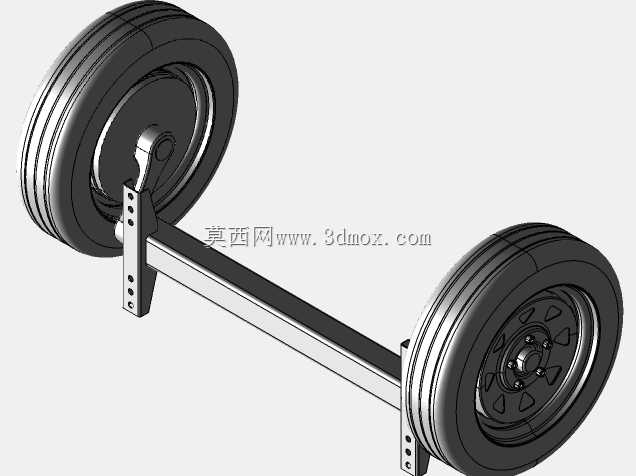

拖挂车辆配套承重车轴带轮胎总成

拖挂设备在非铺装路面作业时，车轴安装座焊缝开裂、轮胎偏磨的故障占比超四成，根源在于早期轴体设计未考虑安装面的应力扩散路径，直接将平直方管与吊耳焊接，载荷集中在焊缝边缘，颠簸工况下极易出现疲劳失效。这套车轴总成在轴体两端的安装座位置做了渐变式加宽处理，没有采用突兀的直角焊接结构，而是让安装板与轴管的衔接处保留平缓的过渡斜面，分散路面传来的冲击载荷，避免应力在焊缝位置集中堆积。安装板上的固定孔位做了长圆孔设计，并非完全等径的圆孔，装配时可以根据车架的实际焊接公差微调安装位置，不用强行撬动车轴对位，减少装配过程中给轴体带来的预加应力，避免后期使用中轴体出现隐性变形。轮胎与轮毂的配合面预留了合理的过盈公差，轮毂边缘的止口高度经过反复校核，既不会因为过盈量过大导致装配时压裂轮毂，也不会因为间隙过大出现高速行驶时轮胎窜动的问题。轴体本身选用冷拔矩形管而非焊接方管，材料内部的应力分布更均匀，同等壁厚下抗扭强度比焊接管高近三成，承载时轴体的形变量控制在允许范围内，不会因为长期承重出现不可逆的弯曲变形。轮胎选用的是纵向花纹的载重轮胎，胎面的排水槽深度适配泥泞、碎石等多种非铺装路面，胎侧的加厚设计可以抵御路面碎石的剐蹭，降低短途转运时爆胎的概率。轴头位置的轮毂安装座做了防锈涂层处理，避免长期暴露在户外潮湿环境下出现锈死，后期更换轮胎或者维护轴承时不用暴力拆卸，减少维护过程中对轴头的损伤。这套结构没有多余的冗余设计，所有的尺寸取舍都围绕拖挂设备低速重载的使用场景，没有照搬高速车辆的车轴结构，避免了不必要的成本浪费，同时兼顾了装配便利性和长期使用的可靠性，适配厂区转运、农用拖挂等多种短途重载拖行场景。
