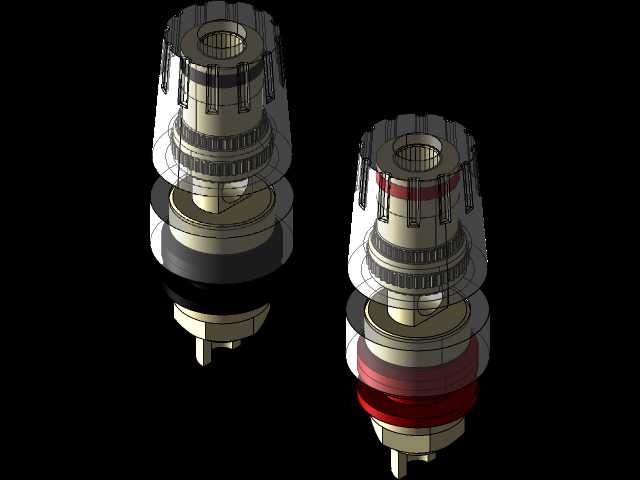

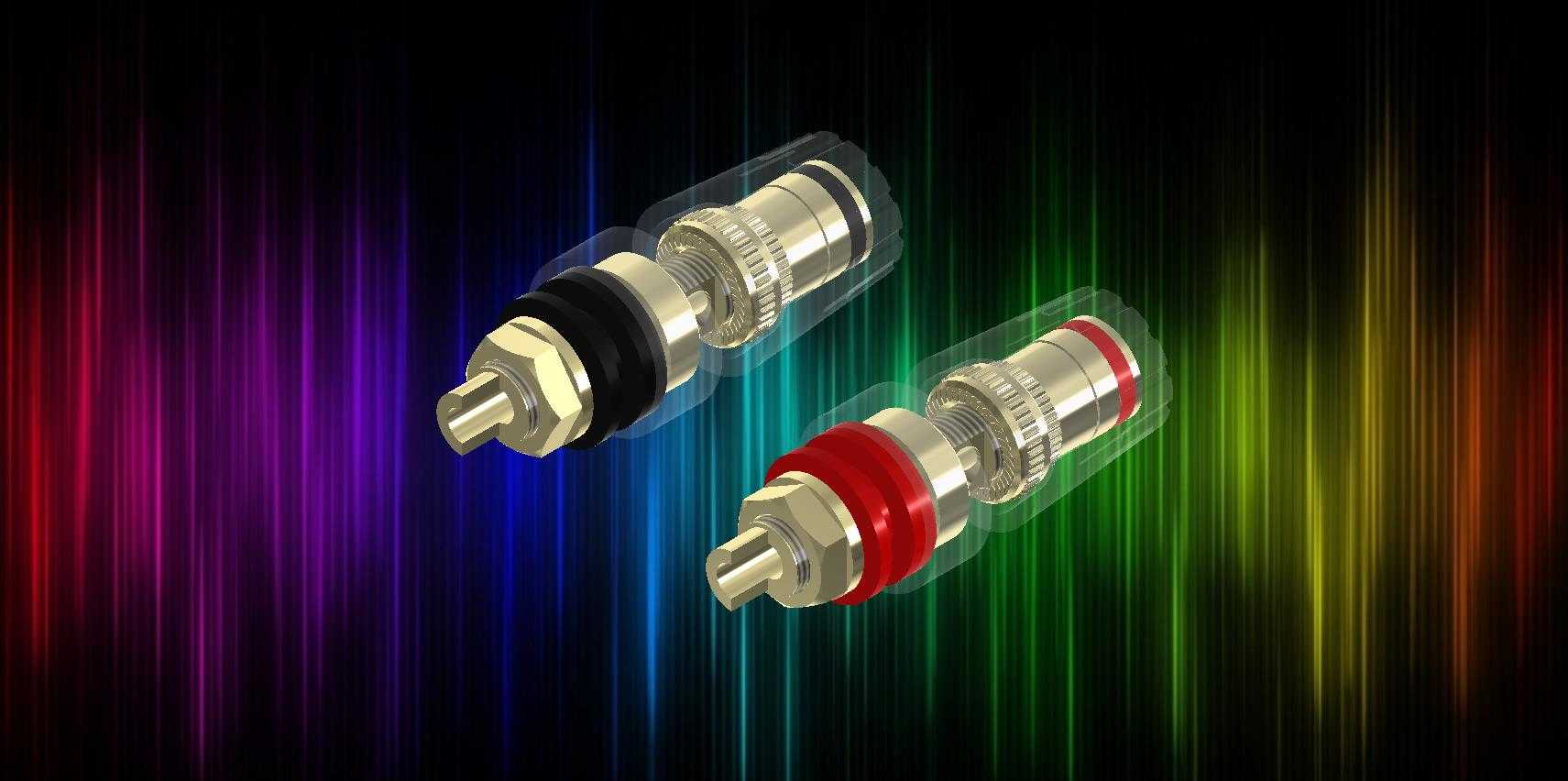

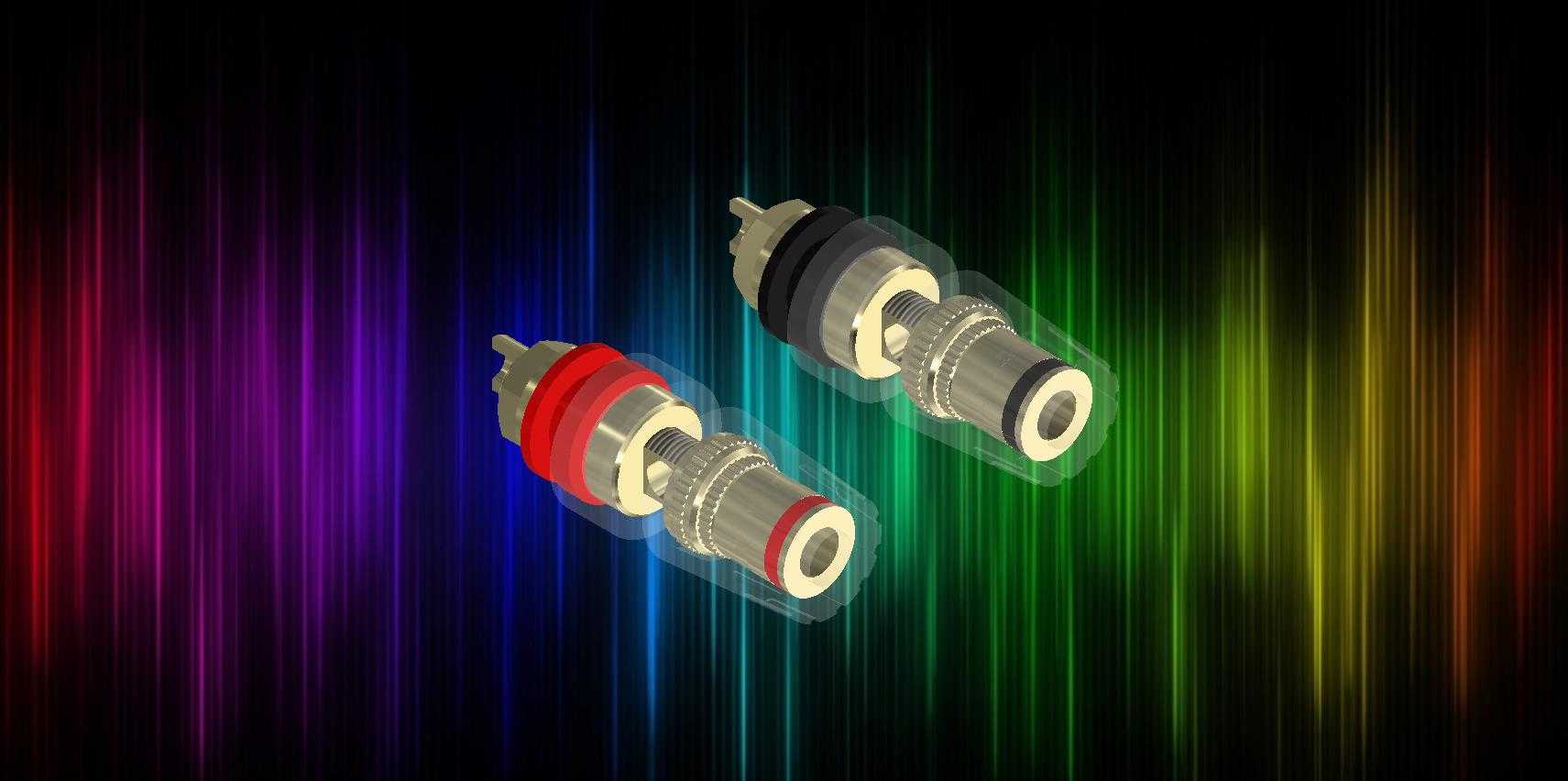

镀金面板安装式4mm香蕉插孔音频接线端子

常规面板安装音频接线端子在批量装配时，常出现锁紧螺母咬合面板后，插芯同轴度偏移的问题，插拔几次就会出现接触电阻飙升、信号传输失真的隐患，这款4mm规格的镀金香蕉插孔端子，在结构细节上做了针对性的适配调整。插芯外壁的滚花纹路没有做通长设计，靠近面板安装侧预留了1.2mm的光轴定位段，和面板开孔的配合公差控制在H7/h6区间，锁紧螺母旋紧时，光轴段先和开孔形成径向定位，不会因为螺纹旋入的侧向力把插芯顶偏，哪怕是0.8mm薄的铝面板安装，也不会出现插芯歪扭、插拔卡滞的情况。接触簧片的收口角度做了微调，没有照搬通用香蕉插座的15度收口，而是改成12度渐进式收口，插针插入时最先接触的是簧片端部的圆弧导角，不会刮花插针表面的镀金层，反复插拔五百次后接触压力仍能保持在0.8N以上，不会出现松脱接触不良的问题。尾部焊线杯的深度做了加深处理，能容纳1.5平方的多股音频线，焊杯内壁做了镀锡处理，焊接时焊锡流动性更好，不会出现虚焊、假焊的问题，焊杯外侧和绝缘基座之间留了0.5mm的溢锡槽，多余的焊锡不会溢出到基座表面造成相邻端子短路。绝缘基座用的是耐高温POM材质，和金属插芯的结合面做了周向的防滑滚花，插芯压入基座后不会因为插拔的轴向力出现松脱退针，红黑两色的绝缘标识圈和基座是过盈配合，装配时压入到位后不会因为日常擦拭、温度变化出现脱落掉色。端子尾部的螺纹段长度适配1-3mm厚度的面板，配套的锁紧螺母带防滑齿，不用额外加防松垫圈就能在设备运输振动的工况下保持锁紧状态，不会出现螺母松脱端子移位的问题。镀金层的厚度控制在1u，既保证了信号传输的低接触电阻，又不会因为镀层过厚造成簧片弹性下降，日常使用中哪怕手上的汗渍接触到插芯表面，也不会轻易出现氧化发黑的情况，长期使用仍能保持稳定的信号传输性能。
