带开关一体式IEC品字电源输入插座

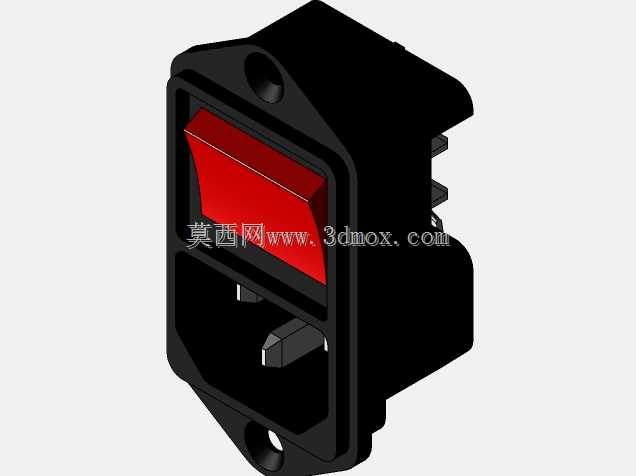

这款集成双极船型开关的IEC C14电源输入接插件，是各类台式工业设备、测试仪器、小型机电产品做交流市电输入的常用部件，日常做设备结构设计时经常会用到这类集成件，相比单独布置插座和开关的方案，能大幅压缩面板占用空间，减少内部接线工序。从实际使用场景来看，这类插座普遍用在桌面型工控终端、小型激光设备、实验测试仪器、桌面型3D打印设备、商用小型厨电的电源输入位，承担设备市电接入与电源通断控制的双重功能，双极开关的设计可以同时切断火线与零线回路，相比单极开关的安全冗余更高，在设备检修或者临时断电时，不需要拔下电源线就能完全切断设备的市电输入，避免零线带电带来的触电隐患。设计层面上，这款接插件采用一体化注塑成型的黑色阻燃PA壳体，壳体自带两个带沉台的安装耳，采用面板嵌入式安装，通过两颗M3或者M3.5的螺钉就能直接固定在设备壳体的开孔位，安装耳的沉台设计可以让螺钉头完全沉入安装位，不会突出面板表面，兼顾外观整洁度与安装牢固度。插座部分是标准IEC C14品字公座结构，适配通用的C13品字电源线，兼容全球主流的市电交流输入规格，接触弹片采用铜质镀镍处理，导电性能稳定，长期插拔也不容易出现氧化接触不良的问题。上方集成的红色船型双极开关，按键做了内凹的弧面处理，手指按压的触感清晰，开关档位的阻尼感适中，不会出现误触跳档的情况，红色的按键标识也能让操作人员快速识别电源通断状态，和黑色壳体形成明显的视觉区分。安装边界方面，做面板开孔时需要匹配插座本体的嵌入尺寸，预留足够的壳体内部深度来容纳插座尾部的接线端子，接线端采用标准的快插端子结构，适配6.3mm规格的插簧，接线时不需要焊接，直接压接插簧就能完成接线，生产装配的效率很高。壳体的阻燃等级满足电子设备安规要求，在出现过载打火的情况时可以阻止壳体燃烧蔓延，符合电气设备的安全设计要求。日常选型时需要注意，这类集成插座的额定通断电流要匹配设备的整机功率，避免开关触点过载烧蚀，安装时要保证面板开孔和插座本体的配合公差，避免出现装配间隙过大或者卡滞装不进去的问题，插座尾部的接线要做好绝缘处理，避免和设备内部的金属结构件短路。
