铝挤型材配套2020规格红色铰链环

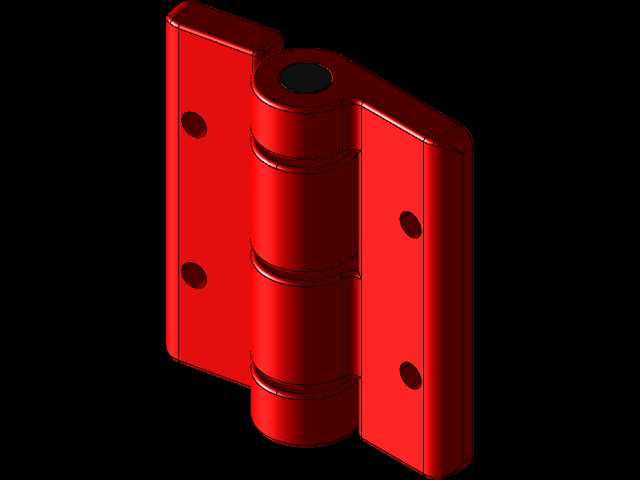

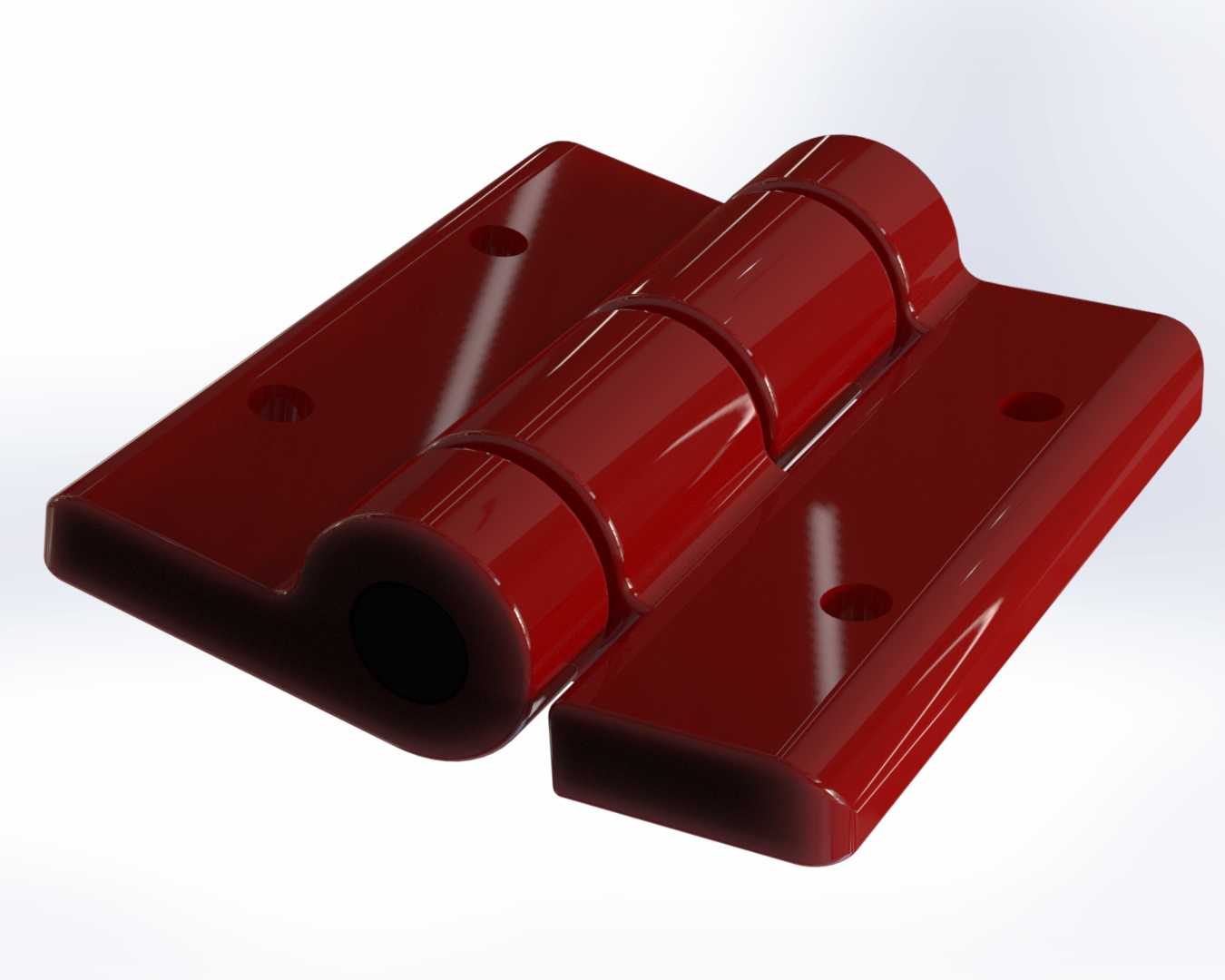

铝挤型材框架搭建现场最容易被忽略的失效点，往往出现在频繁开合的铰接位置，不少项目用普通冲压合页硬套2020型材槽宽，要么安装孔位对不上型材中心槽，要么合页页片突出型材表面干涉外置面板，开合次数稍多还会出现页片翘曲、转轴卡滞的问题。这款铰链环的结构完全围绕2020铝挤型材的安装基准做适配，页片上的四个安装孔位严格对齐2020型材的槽道中心距，沉孔深度刚好容纳国标内六角螺丝的头部，安装后螺丝端面与页片表面完全齐平，不会突出刮蹭相邻的型材或者外置封板。转轴段采用三段式卷圆结构，相比两段式卷圆的合页，中间的加强卷边能把开合时的剪切应力分散到三段轴套上，不会因为单侧受力出现卷边开裂的问题，卷圆的内径公差控制在0.02mm范围内，配套同规格销轴插入后，径向旷量极小，开合时没有松垮的晃动感，同时预留了足够的间隙存储润滑脂，长期使用也不会因为粉尘进入出现卡涩。页片的边缘做了R1.5的圆角过渡，没有尖锐的直角毛刺，安装调试时不会划伤操作人员的手套或者手部，页片背面与型材贴合的面做了0.01mm的平面度处理，安装后不会出现页片翘曲导致的贴合缝隙，锁紧螺丝后受力均匀，不会因为局部应力集中导致页片断裂。表面的亮面红色涂层不是单纯为了视觉效果，涂层厚度控制在60μm，均匀覆盖所有边角位置，在车间多尘、有少量切削液飞溅的环境下，能隔绝水汽和油污对基材的腐蚀，长期使用也不会出现掉漆、锈迹渗出的问题。页片的厚度经过反复校核，在满足2020型材框架常规门体承重的前提下，没有做多余的加厚设计，整体重量比同规格铸铁合页轻60%，不会给铝型材框架增加额外的负重，开合时的阻尼感均匀，从0度开合到180度的全程没有卡顿点，也不会出现过位松脱的情况。卷圆段的端面做了轻微的倒角处理，销轴插入时不需要额外打磨导向，现场装配时直接用橡皮锤轻敲就能完成销轴装配，不需要额外的工装辅助，能大幅缩短框架组装的工时。
