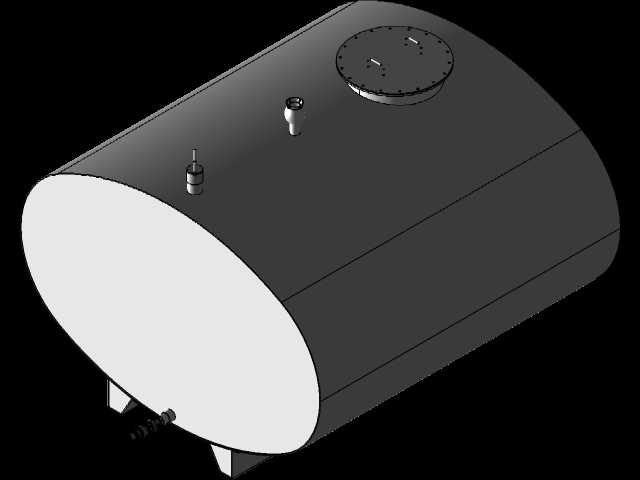

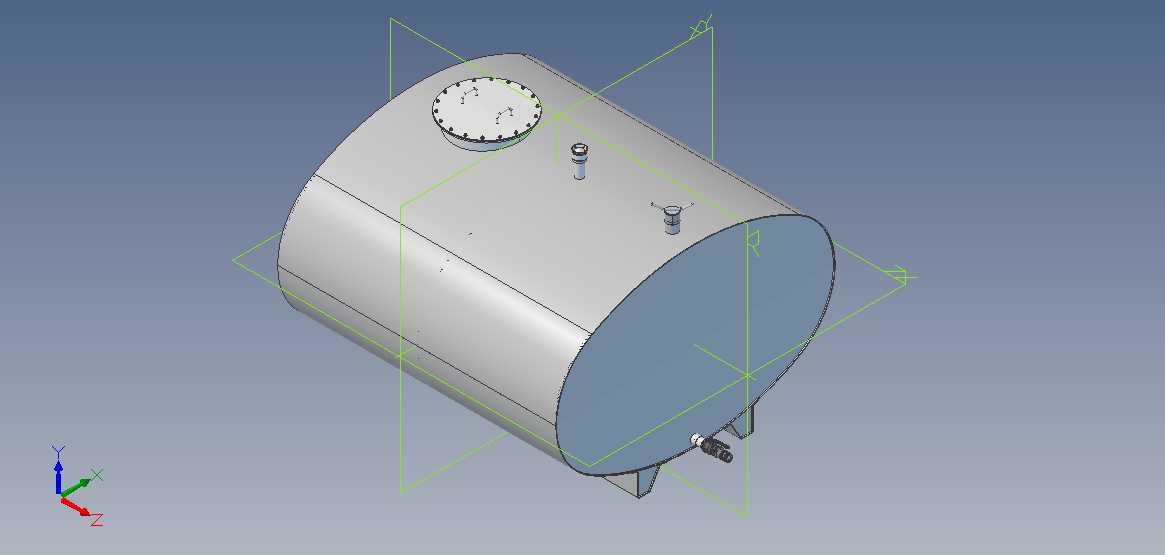

6800升卧式储水罐体结构设计

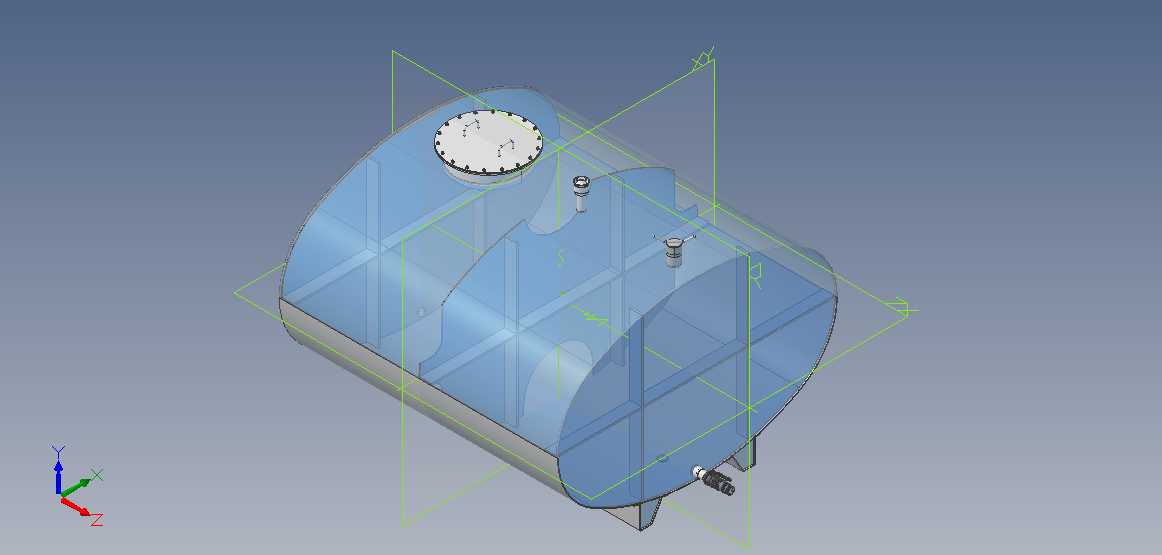

现场卧式储水罐长期受罐内水体静压力、运输颠簸交变载荷作用，端盖与筒身的环焊缝位置极易出现应力集中开裂，传统等厚筒壁设计在满水工况下，下半段承压冗余不足，上半段材料浪费明显。这款6800升罐体在结构优化阶段，针对筒壁受力梯度做了变厚度适配，下半段迎水面壁厚较上半段提升15%，既抵消了满水状态下液柱静压带来的环向拉应力差，又不会让整体重量过度攀升。顶部人孔座做了翻边一体成型处理，没有采用额外焊接补强圈的方案，翻边圆弧半径控制在3倍壁厚，能把人孔边缘的应力峰值分散到周边筒壁，避免开孔位置成为疲劳失效的起点，人孔盖的密封槽做了梯形截面设计，适配丁腈橡胶密封圈的压缩形变，即使长期受水体浸泡、温度小幅波动，也不会出现密封面渗漏的问题。罐顶的通气接口、液位计接口都做了内伸式挡液结构，避免罐体晃动时水体从通气口溅出，接口根部和筒壁衔接位置做了平滑过渡圆角，没有直角焊接的应力死角，焊接后不需要额外打磨过多焊肉就能满足探伤要求。底部排污口设置在筒体最低端的鞍座支撑间隙位置，排污管内伸端面和筒体内壁齐平，不会残留沉积水垢，鞍座和筒体的接触面包覆了2mm厚的橡胶减震垫，鞍座的弧形托板和筒体外径的贴合公差控制在1mm以内，避免局部接触应力过大压伤筒壁防腐层。端盖采用标准椭圆封头，封头直边段长度预留了足够的环焊焊接收缩余量，焊接时不会因为焊接收缩导致封头和筒身不同心，封头内侧的加强筋采用径向排布，筋条高度从边缘到中心逐渐降低，刚好匹配封头承压时的应力分布曲线，不会出现加强筋局部应力突变。罐体内部的防浪板采用镂空式设计，板上开有不同孔径的过流孔，大孔在下部保证水体正常流动，小孔在上部缓冲液面晃动的冲击力，防浪板和筒壁的连接采用间断焊，每段焊缝长度控制在50mm，间隔100mm，既保证防浪板的连接强度，又不会因为连续焊接导致筒壁局部变形。所有外接接口的法兰密封面都做了凸台设计，凸台高度高出筒壁外表面3mm，加工密封面时不需要处理大面积筒壁，仅加工小尺寸凸台就能保证平面度要求，大幅降低机加工工时。
