Nema34规格步进电机L型立式安装固定支架

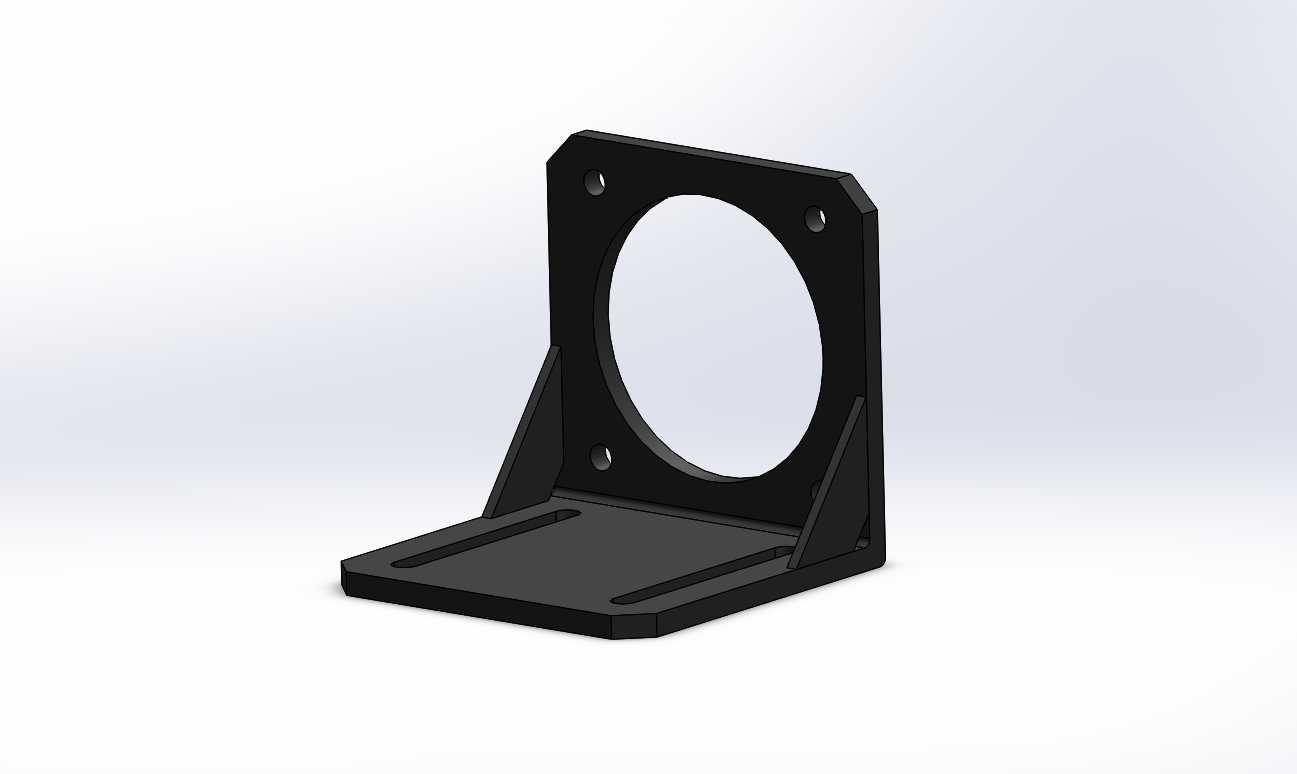

这款L型立式安装支架是专为Nema34规格步进电机配套设计的固定承载构件，广泛应用于数控雕刻机、3D打印设备、自动化送料机构、小型传动模组、工业机械手关节等需要精准固定步进动力单元的场景中，是动力端与设备机架之间的核心衔接部件，能够为步进电机提供稳定的安装基准，避免电机运行过程中因震动产生位移、偏斜，保障动力输出的同轴度与传动精度。从实际使用场景来看，这类支架常被用于各类中小型自动化设备的动力端装配，无论是桌面级数控加工设备的Z轴动力固定，还是流水线分拣机构的步进驱动单元安装，亦或是小型包装设备的送料动力承载，都能通过该支架快速完成电机的定位装配，大幅降低现场安装的调校难度，减少因安装面不平整带来的电机轴磨损、传动带跳齿等常见故障。在功能特性上，支架采用一体化L型弯折结构，垂直立面与水平底座之间设置了对称的三角形加强筋，能够有效承载步进电机运行时的径向与轴向载荷，避免长期受力后支架出现形变、开裂；垂直立面上开设的大尺寸圆形避让孔，刚好适配Nema34步进电机的前端端盖轮廓，四周预留的安装孔位完全匹配该规格电机的标准安装孔距，无需二次打孔即可直接完成电机的锁附固定；水平底座上开设的两条平行长条形腰型孔，为安装位置的微调预留了充足空间，装配时可以根据传动机构的实际对位需求，沿腰型孔方向调整电机的前后位置，方便同步带张紧度调节、丝杠同轴度校准等装配操作，无需反复拆装底座固定螺丝即可完成精准对位。从设计思路来看，这款支架完全遵循Nema34步进电机的标准安装尺寸规范进行结构设计，整体采用等壁厚结构，在保障结构强度的前提下尽可能精简材料用量，降低自身重量；立面与底座的垂直度严格控制在机械装配公差允许范围内，确保电机安装后输出轴与安装基准面保持平行或垂直，避免因安装角度偏差导致传动部件出现额外的侧向力，延长联轴器、同步轮、轴承等传动配件的使用寿命；加强筋的位置设置在立面与底座衔接的受力集中区域，通过三角形稳定结构分散电机运行时的震动载荷，提升整体结构的抗振性能，即使电机在高速启停、正反转切换的工况下，也能保持固定位置的稳定性，不会出现支架共振导致的设备运行噪音过大、定位精度下降等问题。在安装边界方面，支架的垂直立面高度刚好覆盖Nema34电机的安装端盖厚度，不会遮挡电机后端的编码器、接线端口，方便后期的线路接驳与参数调试；水平底座的宽度与长度适配常规铝型材机架的安装槽间距，既可以直接固定在金属平板安装面上，也可以配合T型螺母直接装配在标准工业铝型材机架上，适配多种设备的机架结构；腰型孔的长度范围覆盖了该规格电机常用的张紧调节行程，能够满足大多数同步传动、丝杠传动场景下的位置调整需求，无需额外加装转接板即可完成装配。
