Casemaker3D打印框架连接结构设计

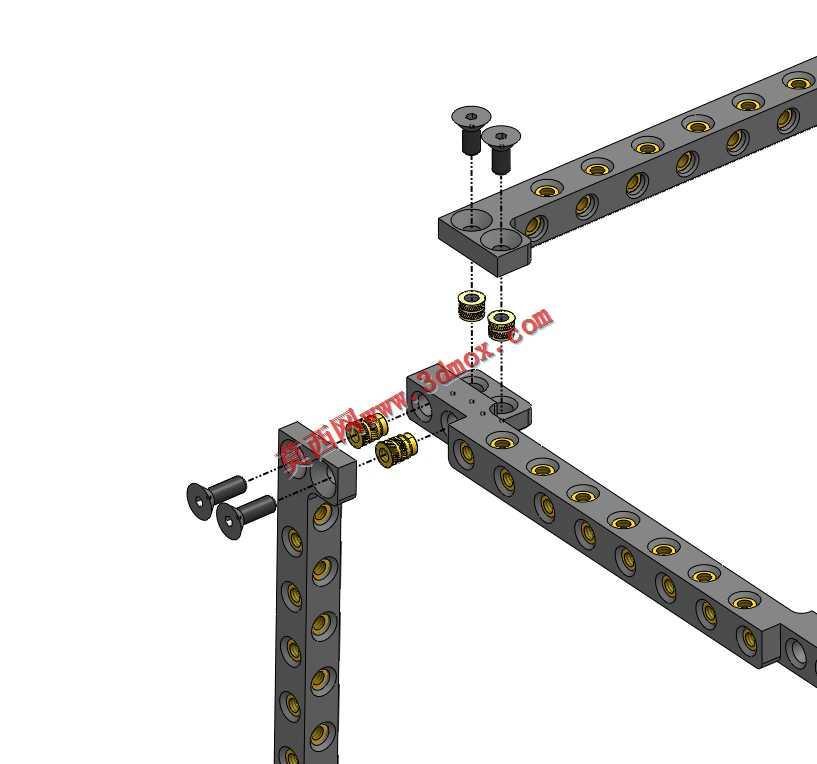

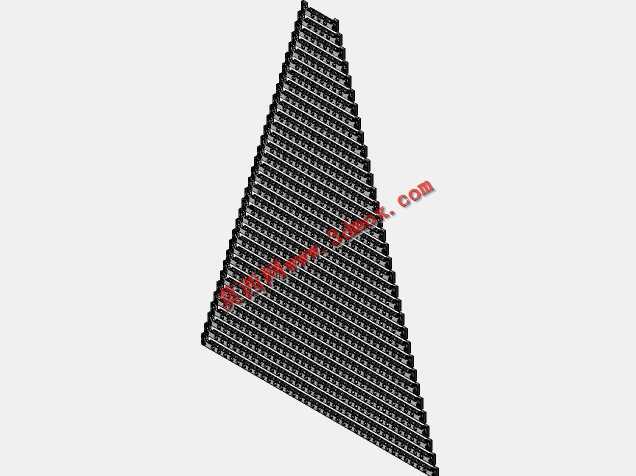

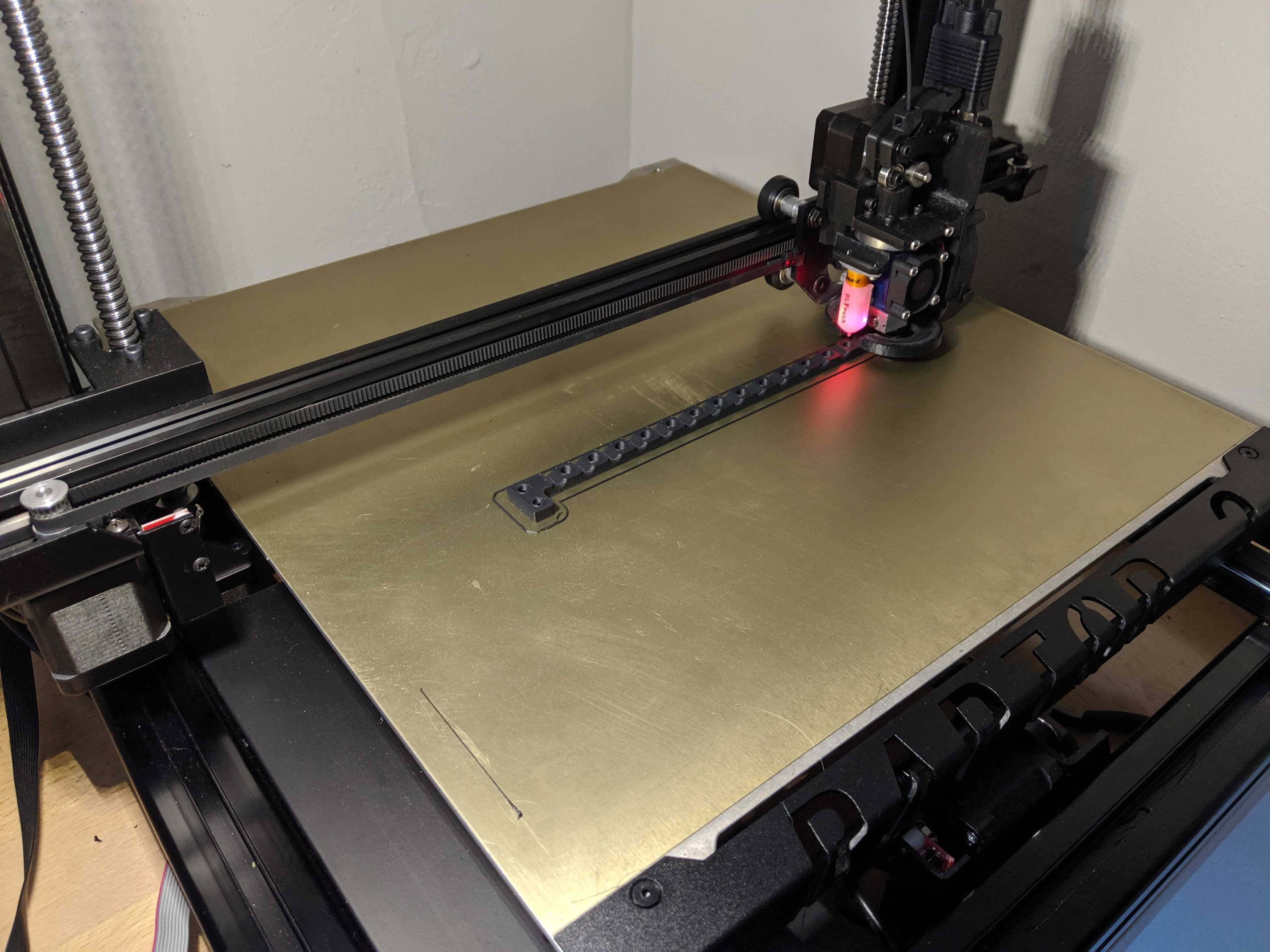

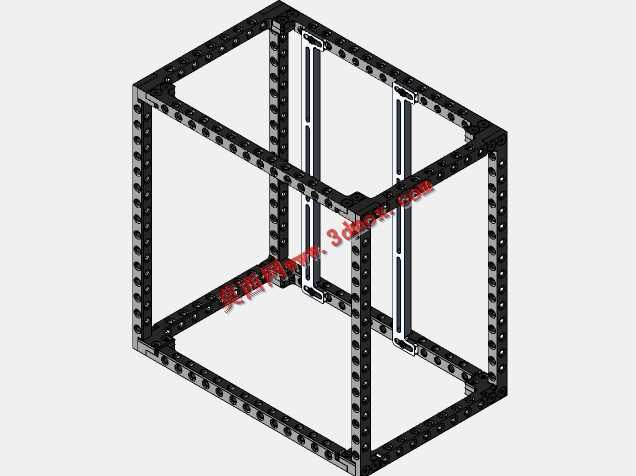

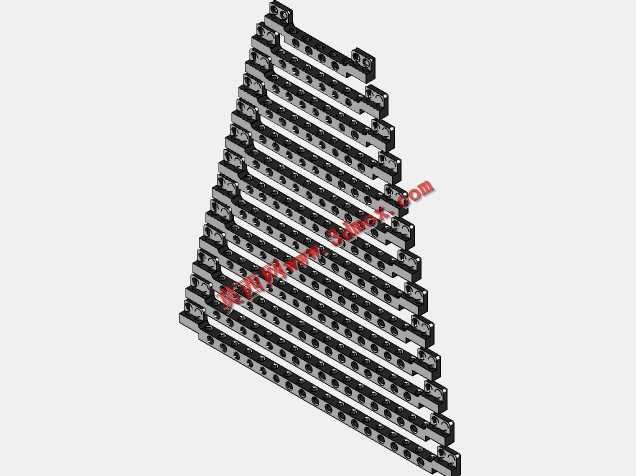

该框架组件是面向桌面级FDM成型设备开发的模块化支撑结构，主要应用于大尺寸桌面3D打印设备的主体框架搭建场景，可作为设备运动轴安装、成型腔围护、电控组件挂载的基础承载结构，替代传统铝型材框架的定制切割、打孔工序，降低DIY组装与小批量设备生产的加工门槛。整套结构采用多段带预制安装孔的梁体拼接设计，梁体沿长度方向等距排布同轴螺纹安装孔，孔位内嵌适配标准英制螺纹的铜质热熔螺母，无需额外攻丝即可实现紧固件的反复拆装，避免塑料螺纹多次拆装后滑牙失效的问题，大幅提升框架的组装容错率与后期维护便利性。梁体之间采用垂直拼接的连接逻辑，相邻梁体的对接端通过定位凸台与凹槽实现预定位，配合贯穿式内六角螺栓与锁紧螺母完成刚性固定，连接节点处预留了足够的扳手操作空间，组装时无需复杂工装即可完成节点锁紧，单节点锁紧后可承受大尺寸打印过程中运动轴高速移动带来的往复冲击载荷，避免框架共振导致的打印层纹、尺寸偏移等成型缺陷。设计阶段充分考虑了3D打印工艺的成型特性，梁体外壁设置了均匀的薄壁减重结构，在保证结构刚性的前提下减少打印耗材用量，同时针对打印成型的收缩特性做了孔位补偿设计，确保热熔螺母压入后与梁体结合牢固，螺栓穿装无卡滞。安装边界上，单段梁体的端面连接位采用统一的孔距标准，可根据设备的成型尺寸需求自由拼接不同长度的梁段，灵活适配400mm至600mm区间不同成型幅面的设备搭建需求，梁体侧面的预留安装孔可直接挂载直线导轨、同步轮张紧座、料架、电控安装板等功能附件，无需额外设计转接件。整套结构的连接节点经过受力优化，垂直方向的载荷可通过梁体直接传导至底部支撑脚，水平方向的运动载荷通过多节点的螺栓锁紧分散到整段梁体，长期使用不会出现节点松动、框架形变的问题，能够为打印过程提供稳定的刚性支撑基础，同时模块化的设计也方便用户后期对设备进行幅面扩展、组件升级，无需重新制作整套框架结构。
