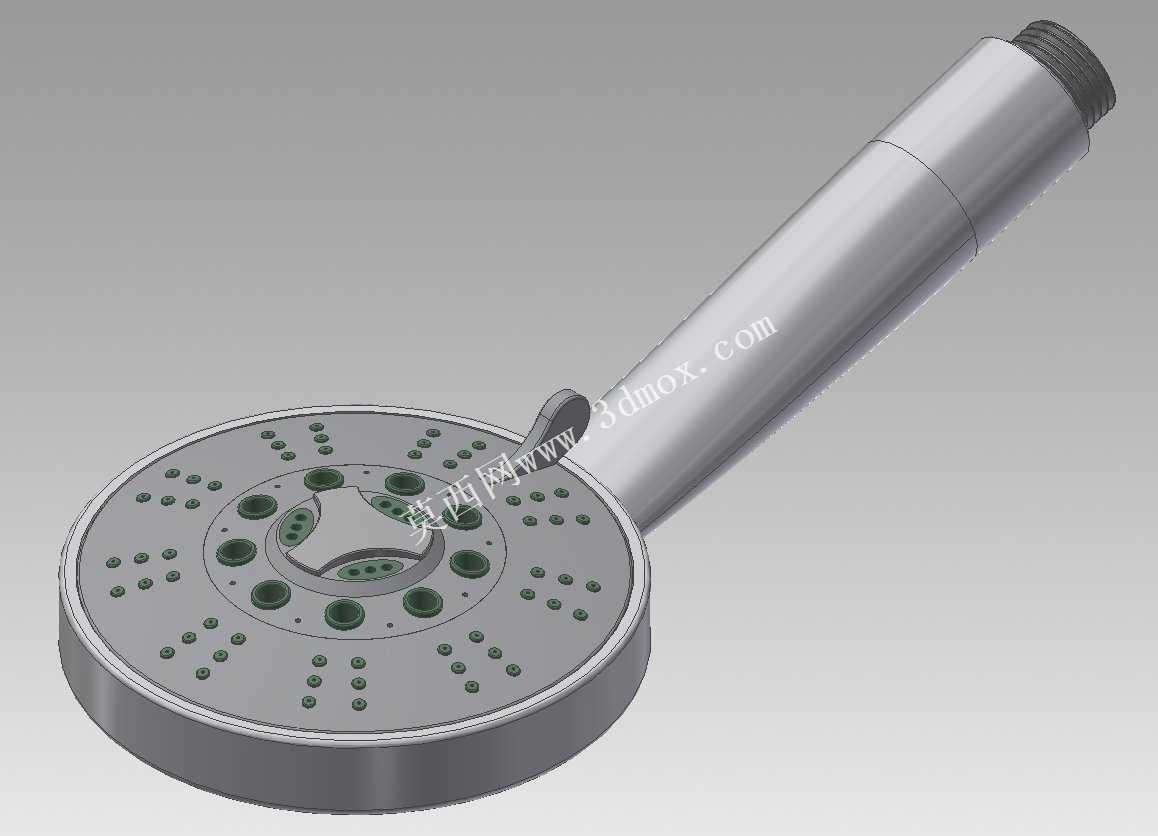

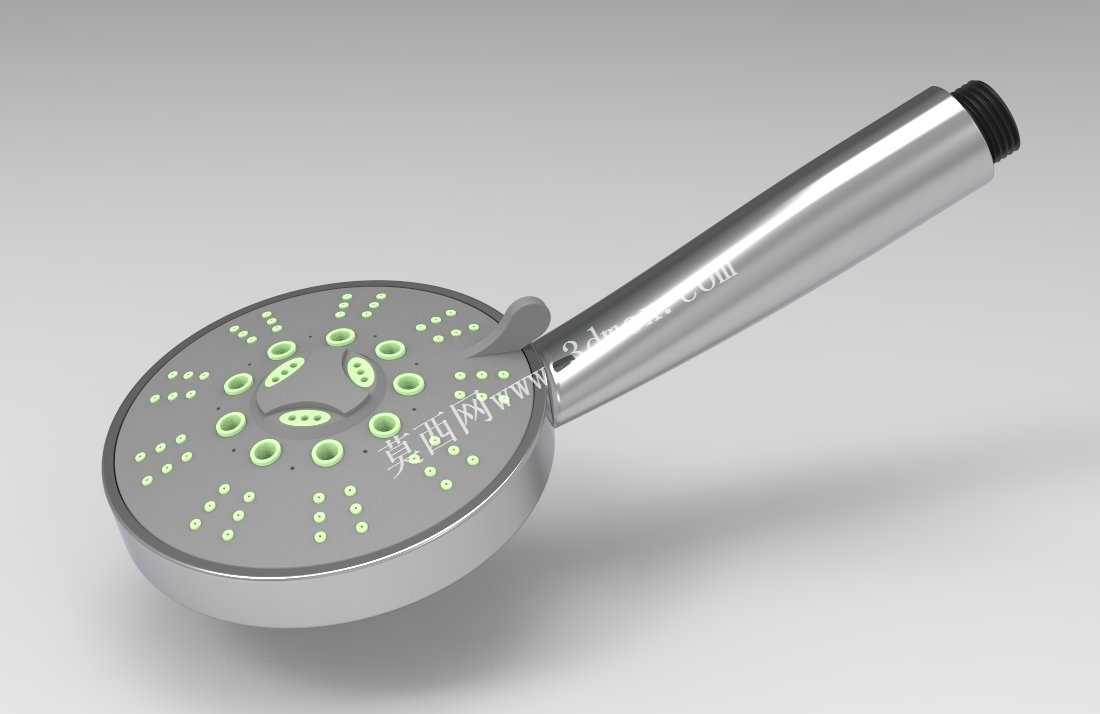

五功能手持淋浴喷头结构设计

这款手持淋浴喷头主要应用于家庭卫浴、酒店客房、公共浴室等日常洗浴场景，作为卫浴出水终端部件，承担着将供水管道输送的冷热水混合流体以不同出水形态输送至洗浴区域的作用，可满足不同使用者在淋浴过程中的差异化出水需求，适配常规家装淋浴软管的安装标准，能够直接替换市面多数同规格手持淋浴产品，无需额外改动原有卫浴管路布局。产品设置了五档可切换的出水功能，通过手柄位置的拨片式切换结构即可完成出水模式的调节，不同档位对应不同的出水孔组导通状态，可分别实现雨淋式大流量出水、脉冲式集中出水、混合柔化出水、喷雾式细流出水以及节水型小流量出水，覆盖了日常淋浴冲淋、针对性水流按摩、轻柔洗护等多元使用需求，出水孔组在喷头盘面做了环形分层排布，中心区域设置柔化出水孔组，中环布置脉冲出水孔，外圈排布大流量雨淋孔，最外侧设置细密喷雾孔，不同孔组的孔径、孔深以及入水端的导流角度都经过匹配设计，能够保证对应档位下出水形态稳定，不会出现水流散射、分叉的问题。设计过程中优先考虑手持使用的握持舒适度，手柄采用符合人体工学的圆柱收腰造型，表面做了细微的防滑纹理处理，整体重量控制在单手握持无负担的区间，长时间举持使用不易产生酸胀感；喷头盘面与手柄的连接位置做了平滑过渡处理，不存在清洁死角，日常使用后擦拭打理十分方便。安装边界上，手柄末端采用通用的G1/2外螺纹接口，可直接匹配市面绝大多数标准淋浴软管的内螺纹接头，无需额外转接头即可完成安装，喷头整体外径控制在常规手持花洒的通用尺寸范围内，可适配多数常规花洒支架的卡位尺寸，放置时不会出现卡接不稳、滑落的问题；内部流道做了顺滑的圆弧过渡设计，能够减少水流在腔体内部的紊流与阻力，在同等供水压力下可以获得更稳定的出水效果，同时降低水流经过内部结构产生的异响。结构设计上充分考虑了日常使用的耐用性需求，切换拨片的卡位结构设置了清晰的档位阻尼感，使用者在盲操作状态下也能准确判断档位切换状态，不会出现档位错位、切换卡顿的问题，各出水孔的入水端都做了倒角处理，能够减少长期使用过程中水垢堆积造成的孔道堵塞，即使出现轻微水垢堵塞，也可以通过轻柔擦拭或者软物疏通完成清理，无需拆解整体结构。
