PC4-M10x1快插式气动管接头结构设计

这款快插式气动接头主要面向气动控制回路的管路搭建场景，广泛应用在轻工自动化生产线、小型气动工装夹具、实验室气路排布、食品包装设备的气动支路等对管路连接效率有较高要求的场合，用来实现4mm外径的PTFE、PVC等材质柔性气管与M10x1公制细牙螺纹端口的快速连通，无需额外套丝、缠生料带或者使用卡套压接工具，徒手就能完成气管的插拔操作，能大幅缩短气路装配、后期维护改线的作业时长。

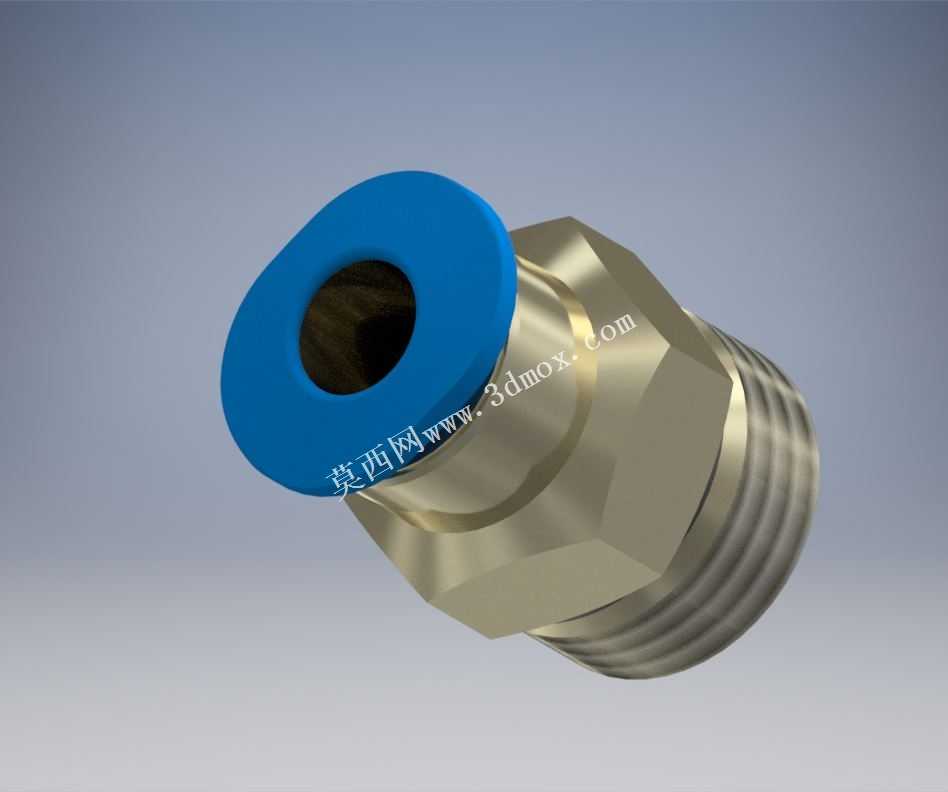

从功能特性来看，接头进气端采用公制外螺纹设计，螺纹规格为M10x1，适配市面上绝大多数带有对应内螺纹接口的气动阀岛、气缸进气口、气源处理件端口，螺纹段的加工精度满足常规气动回路0-1MPa工作压力下的密封要求，配合螺纹密封胶或者小型密封圈就能实现可靠的静密封，不会出现气压泄漏导致的回路压力不稳问题。另一端为快插接口，蓝色的弹性锁紧圈采用耐老化的工程塑料材质，内部搭配不锈钢卡爪与丁腈橡胶密封环，当气管插入接口到底后，卡爪会自动卡紧气管外壁，密封环则紧密贴合气管外圆面，即使气管在工作中出现小幅摆动或者拉扯，也不会出现脱管、漏气的情况，需要拆卸气管时只需向下按压蓝色的压圈，卡爪就会自动松开，即可顺利拔出气管，可反复插拔使用不会损伤气管外壁。

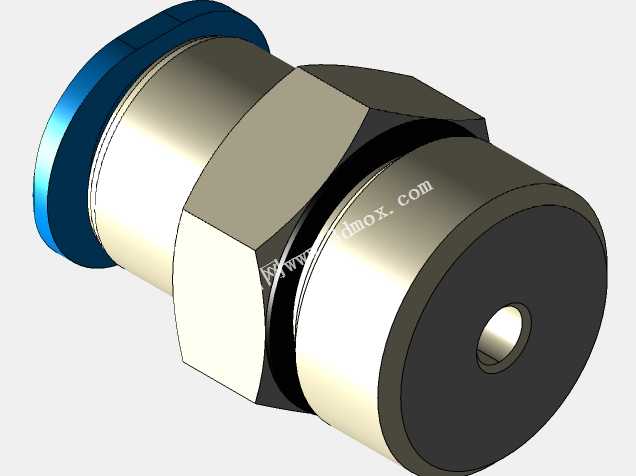

在设计思路上，这款接头整体采用六角主体加阶梯式结构，主体材质选用易切削黄铜，表面做镀镍处理，既保证了结构强度，能承受日常装配时的扳手拧紧力矩，也具备不错的防锈抗腐蚀能力，可适应多数工业车间的潮湿、多尘环境。六角主体的对边尺寸适配常规活动扳手、开口扳手的夹持范围，装配时可以稳定施力，不会出现打滑损伤螺纹的情况。外形尺寸上，接头整体轴向长度控制在紧凑范围内，安装后不会占用过多的阀岛安装空间，螺纹段长度适配常规气动元件的内螺纹深度，拧紧后不会出现螺纹过长顶坏元件内部结构、或者过短导致啮合不足脱开的问题，快插端的外径尺寸做了圆弧过渡处理，没有尖锐棱角，装配时不会划伤操作人员手部，也不会和周边的管路、元件发生干涉。安装边界方面，接头拧紧时所需的扳手活动空间仅需比对边尺寸大3mm左右，即使在密集排布的阀组上也能顺利完成装配，快插端预留的手指按压空间足够单手操作压圈，不需要额外的辅助工具就能完成气管的拆装，非常适合狭小空间内的气路搭建作业。
