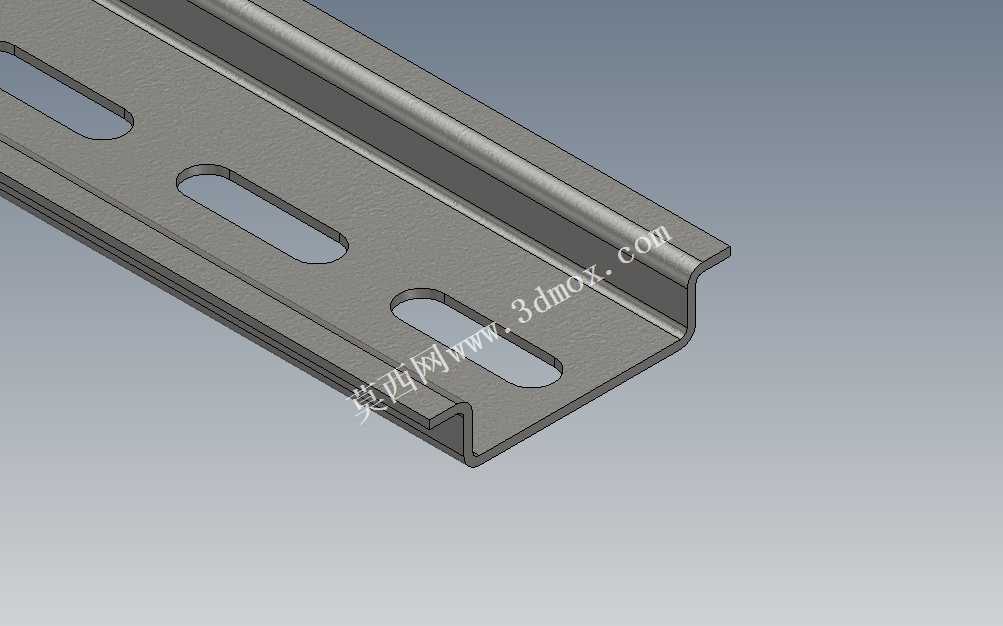

DELTA-3F型电气安装导轨结构设计

这款DELTA-3F安装导轨是电气装配领域常用的基础安装构件，主要应用于低压配电柜、控制柜、工业自动化接线箱等电气设备内部，承担各类电气元件的承载与快速安装固定作用，是电气布线、元件集成场景中不可或缺的基础五金构件。在实际工业应用场景中，这类安装导轨能够适配绝大多数符合标准安装尺寸的断路器、接线端子、继电器、小型PLC模块等电气元件，无需针对单个元件设计定制化安装支架，能够大幅提升电气柜内部的装配效率，同时规整柜内布线空间，方便后期运维过程中的元件更换与线路调整。从功能特性来看，该导轨采用卷边成型的钣金结构设计，两侧的弯折翻边形成了标准的卡接槽位，电气元件可以通过自身的卡扣结构直接卡入导轨槽内完成固定，无需额外打孔拧装螺丝，拆装操作十分便捷；导轨本体上冲压成型的长圆形安装孔，能够适配一定范围内的安装孔位偏差，降低安装基座的加工精度要求，同时可以通过螺栓穿过腰型孔将导轨整体固定在柜体内的安装梁或者安装板上，固定后结构强度充足，能够承载多组电气元件的重量而不发生弯折变形。在设计思路上，这款导轨充分考虑了电气装配场景的通用化需求，截面尺寸遵循行业通用的安装导轨标准，确保不同品牌的标准电气元件都能够顺利卡装适配；腰型孔的间距与长度经过反复校核，既能够保证导轨自身的结构强度，避免开孔过多导致导轨承重能力下降，又能够覆盖现场安装时常见的孔位偏差场景，减少现场二次打孔的工作量；导轨边缘做了圆滑的卷边处理，没有锋利的毛刺棱角，既能够提升卡装元件时的卡扣配合顺滑度，也能避免装配过程中划伤操作人员手部或者破坏线缆绝缘层。从安装边界来看，这款导轨的截面高度、槽口宽度都严格匹配标准电气元件的卡装尺寸，安装时只需要根据柜内可用空间裁切对应长度的导轨段，通过腰型孔完成固定即可，不需要额外预留过多的操作空间，元件卡装后与导轨表面贴合紧密，不会出现松脱晃动的情况，即使在设备存在一定振动的工业现场，也能够保证电气元件安装位置稳定，不会因为长期振动出现移位、接触不良等问题。导轨整体采用冷轧钢板冲压弯折成型，结构刚性充足，表面做了防锈处理，能够适应工业车间内的常规温湿度环境，长期使用不会出现锈蚀、结构变形等问题，能够为柜内电气元件提供长期稳定的安装支撑。
