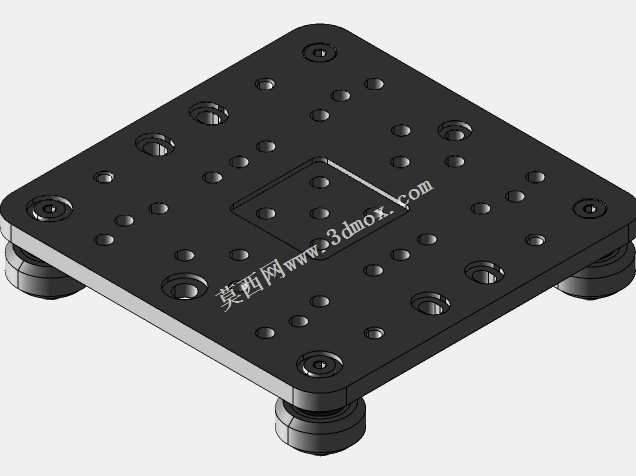

XLarge规格C型梁机架安装基板套件

该款C梁机架基板套件，主要面向桌面级数控加工设备、小型自动化运动平台、开放式构建的机械运动系统场景使用，作为整套设备的核心承载基座，承担着固定运动导轨、承载加工负载、保障整机结构刚性的核心作用，是搭建中型C梁龙门式运动设备不可或缺的基础构件。在实际应用中，这类基板常被用于搭建桌面级数控雕刻机、小型点胶作业平台、自动化检测位移台、轻型3D打印设备的底座承载结构，能够适配标准规格的C型铝型材横梁安装，为整套运动系统提供稳定的安装基准，避免设备运行过程中因基座形变导致的运动精度偏差。从功能特性来看，该基板采用方形平板式主体结构，底部配置四个可调式支撑脚垫，可在不平整的安装台面上调整基座水平度，抵消台面起伏带来的安装误差，保障整机安装基准的平面度。基板表面规划了多组不同规格的安装孔位，既包含用于固定底部支撑脚的沉头安装孔，也预留了适配C型横梁、直线导轨、驱动组件安装的多组螺纹孔阵列，孔位排布经过标准化设计，可直接兼容同系列开源构建的标准配件，无需二次打孔加工即可完成组装，大幅降低设备搭建的加工门槛。在设计思路上，该基板优先保障结构刚性与安装兼容性，主体平板采用等厚板材设计，通过合理的孔位排布在减轻整体重量的同时，避免应力集中导致的板材形变，所有安装孔位的位置公差均按照运动设备的装配精度要求设定，保障导轨安装后的平行度与直线度符合运动系统的运行要求。基板中心区域预留的方形安装位，可用于固定工作台面、工件装夹平台或者主轴安装座，周边的孔位阵列可根据实际搭建需求灵活选配安装不同的功能组件，具备极强的扩展适配能力。从安装边界来看，该基板的四个支撑脚安装位位于基板四角位置，向外突出于基板主体平面，安装时仅需保障支撑脚对应的台面区域无遮挡即可完成固定，基板上表面的所有安装孔位均按照标准间距排布，适配的C型横梁可沿基板的孔位方向调整安装跨距，满足不同加工行程的设备搭建需求，基板边缘预留的安装孔可用于扩展安装拖链支架、限位开关、走线槽等辅助配件，无需额外在基板上钻孔攻丝，即可完成整套设备的外围组件装配。
