C型梁机架安装连接板组件

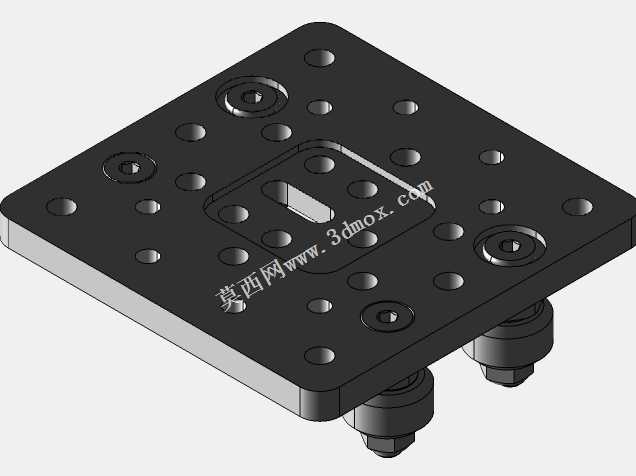

该C型梁机架套件是面向开放式机械搭建场景设计的核心连接构件，主要应用于桌面级数控加工设备、小型自动化运动平台、DIY龙门式作业机架以及模块化教学实验装置的搭建环节，作为C型型材梁与运动滑台、执行末端组件之间的过渡连接载体，承担载荷传递、安装基准定位、运动部件导向支撑的核心作用。在实际设备运行过程中，该套件能够将C型梁的型材框架与滑动模组、驱动组件稳固结合，抵消运动过程中产生的横向剪切力与纵向载荷，避免框架连接位置出现松动偏移，保障设备运动精度的长期稳定性。从功能特性来看，该安装板采用方形平板主体结构，板面均匀排布多组不同孔径的安装孔位，既包含适配C型梁滑槽的沉头固定孔，用于实现板件与型材梁的无凸起锁紧安装，也预留了多规格通用安装孔，可兼容不同尺寸的滑台、电机座、执行元件的直接固定，无需额外打孔改制，大幅降低搭建过程中的二次加工工作量。板体中心开设的异形避让槽，能够为穿过板体的传动丝杆、同步带或者管线提供通行空间，避免运动过程中构件与传动部件发生干涉，同时也能减轻板件自身重量，降低运动模组的负载负担。板体下方配套的锁紧调节组件，可实现板件在C型梁上的位置微调与快速锁止，搭建时可根据实际行程需求灵活调整安装位置，调试过程中无需完全拆卸紧固件即可完成位置校准，大幅提升设备组装与调试的效率。在设计思路上，该套件充分考虑开放式构建的通用性需求，所有安装孔位采用标准化间距设计，能够与主流开源机械构建体系的各类零部件完全兼容，既可以作为单块连接板使用，也可以多块组合搭建多轴运动平台的连接节点。板体边缘做倒角处理，避免组装过程中锐边划伤操作人员，沉头孔的深度经过精准计算，锁紧后螺栓头完全没入板体表面，不会凸起影响其他部件的安装贴合。从安装边界来看，该安装板的方形轮廓尺寸适配标准规格C型梁的安装面，安装后板体边缘与型材侧面齐平，不会额外占用机架的横向空间，下方锁紧组件的突出高度经过严格控制，不会与梁体内部的传动部件、走线空间发生冲突，能够在紧凑的机架空间内完成安装，适配各类小型化设备的搭建需求，无论是搭建小型数控雕刻机、3D打印运动平台还是自动化分拣滑台，都能提供稳定可靠的连接支撑。
