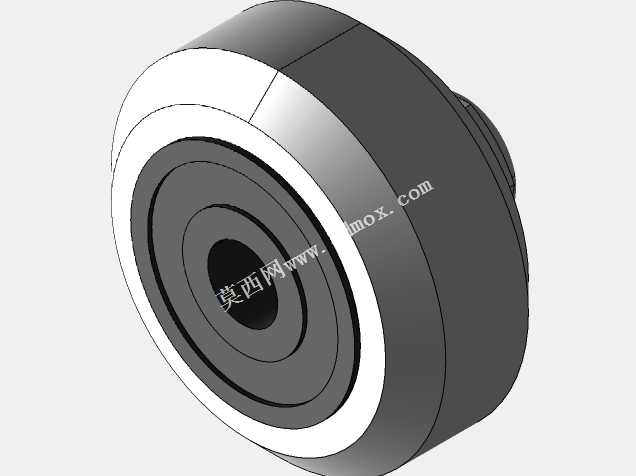

实心V形导向滚轮传动组件结构设计

这款实心V形轮是直线运动传动系统中常用的导向行走部件，广泛应用于数控设备传动导轨、激光加工设备行走机构、3D打印设备运动轴、自动化流水线导向工位以及各类轻型输送设备的移动单元中，能够配合V型导轨、圆柱导轨或者铝型材导轨实现低阻力的平稳往复运动，在桌面级自动化设备、小型数控雕刻设备、机器人移动底盘等场景中都能见到这类部件的应用。从功能特性来看，这款V形轮采用实心轮体结构，相比空心结构的滚轮拥有更高的结构强度，能够承受更大的径向载荷，在长期往复运行过程中不易出现轮体变形、开裂的问题，轮面的V型槽设计可以和对应规格的导轨形成稳定的嵌合配合，运行过程中能够自动对中，不易出现脱轨、跑偏的情况，有效降低设备运行过程中的卡顿、偏移风险，保障运动精度。在设计思路上，这款V形轮采用同轴阶梯式内孔结构，中心通孔用于穿装固定转轴或者连接螺栓，内层的阶梯槽可以适配轴承的安装定位，让轮体能够绕转轴顺畅转动，外层的V型槽角度经过优化，既能够保证和导轨的接触面积足够分散载荷，又能减少接触摩擦带来的阻力，轮体外侧的凸缘结构可以在安装时起到轴向定位的作用，避免轮体在轴向上出现窜动。从安装边界来看，这款V形轮的整体外形为同轴圆柱结构，最大外径适配常规20系列、30系列铝型材导轨的安装间距，中心安装孔的尺寸适配常用的微型深沟球轴承，安装时只需要将轴承压入轮体内孔，穿装固定轴后就可以将组件固定在设备的安装座上，不需要额外加工复杂的安装位，整体装配难度低，替换维护十分方便。轮体的V型槽表面做了光滑处理，运行过程中和导轨接触时摩擦阻力小，运行噪音低，长期使用磨损量小，能够有效延长设备的维护周期，在轻型载荷的往复运动场景下，能够长期保持稳定的运行精度，不会因为轮体磨损导致运动间隙变大，影响设备的加工或者运行精度。
