28针双列直插式集成电路插座结构设计

项目分类:通用五金配件 发布时间:2021-03-29 ID:126433

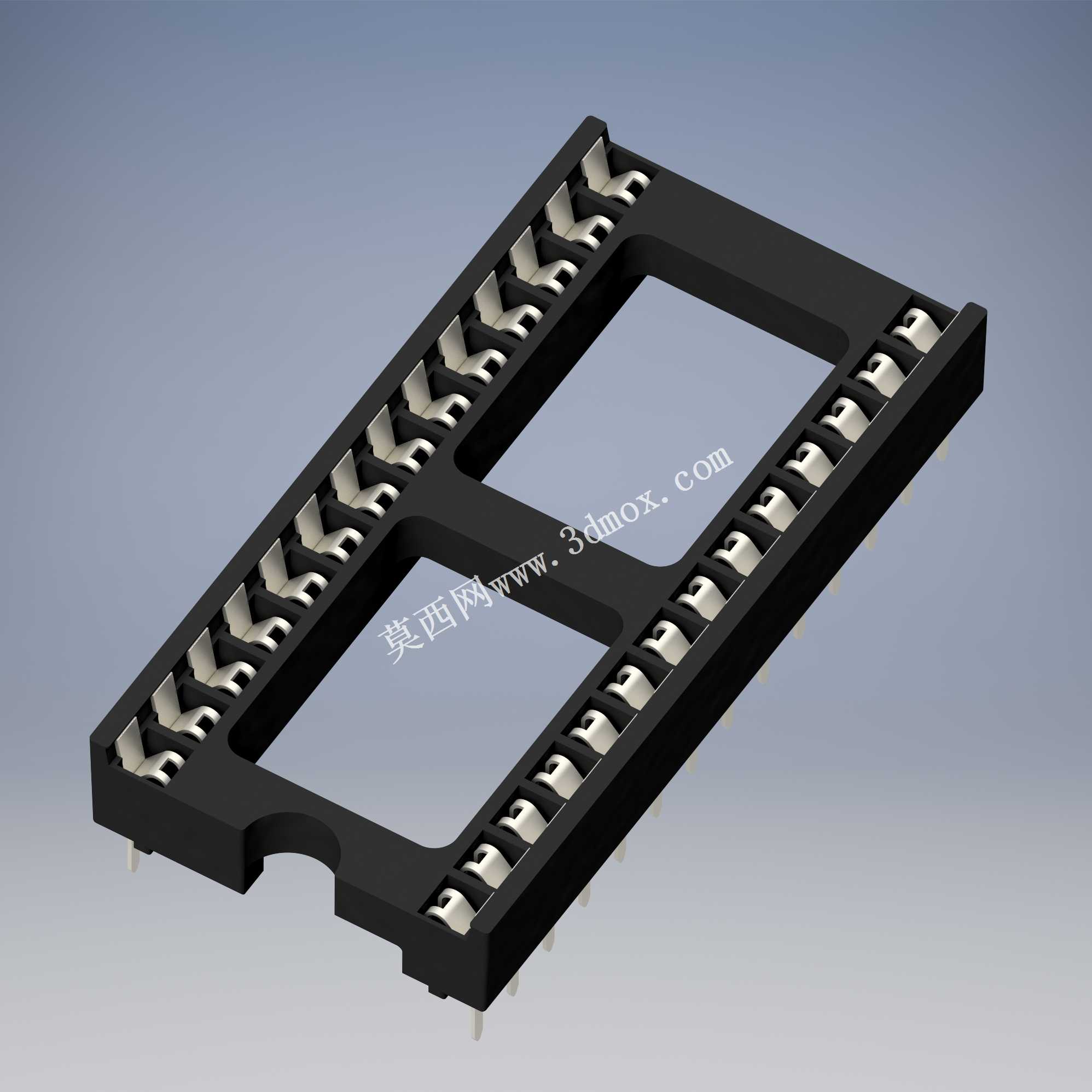

  • 28针双列直插式集成电路插座结构设计

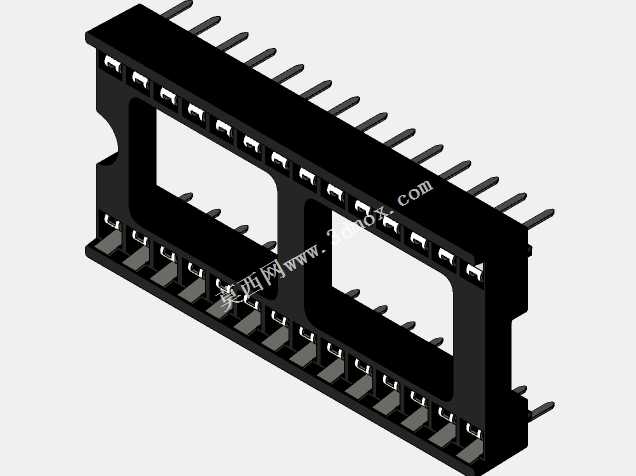

  • 28针双列直插式集成电路插座结构设计

这款28针双列直插插座是电子装联领域应用极为广泛的基础接插元件,主要服务于通孔插装工艺的电路板组装场景,覆盖消费电子、工业控制板卡、教学实验电路、老式家电主控板、小型仪器仪表电路等多个领域的芯片装接需求。在实际电路搭建与生产中,这类插座承担着芯片与印制电路板之间的可拆卸连接功能:既可以避免直插芯片焊接过程中高温损伤芯片本体,又能在芯片故障、程序迭代需要更换芯片时,无需解焊操作即可直接插拔替换,大幅降低板卡维修、芯片调试的操作难度,同时也能减少反复焊接对电路板焊盘的损伤,延长整板的使用寿命。

从功能特性来看,这款插座采用双侧对称排列的28个接触端子设计,每侧排布14个弹性接触爪,接触部位采用带弧度的弹性夹持结构,能够对插入的芯片引脚形成稳定的环抱式接触压力,既保证引脚与插座接触件之间的低阻导通,又能避免插拔过程中刮伤芯片引脚的镀锡层;插座本体采用耐高温的绝缘工程塑料注塑成型,具备优异的介电绝缘性能,能够隔绝相邻引脚之间的信号串扰,同时可以耐受波峰焊过程中的短时高温冲击,不会在焊接工序中出现形变、熔融或者端子移位的问题。本体上设计的定位缺口是核心的防呆结构,能够与双列直插芯片的半圆定位标记精准匹配,从结构上杜绝芯片插反导致的电路短路、芯片烧毁问题,降低组装过程的人为失误概率。

在设计思路上,这款插座严格遵循标准双列直插封装的尺寸规范,将引脚间距设定为行业通用的2.54mm,也就是常说的100mil标准间距,能够完美匹配通用万用板、标准印制电路板的通孔焊盘网格,无需额外定制板卡孔位即可直接适配;插座本体宽度控制为15.24mm,对应宽体DIP封装的安装跨距,能够适配绝大多数28引脚DIP封装的存储芯片、逻辑芯片、接口芯片、单片机芯片的安装需求。插座底部的插针采用平直设计,插针长度适配常规1.6mm板厚的通孔插装要求,插入焊盘后露出长度恰好满足波峰焊或手工焊的吃锡要求,不会出现插针过顶触碰板卡其他元件、或者插针过短焊接不牢的问题。本体中间的镂空设计一方面可以减少塑料原料的使用,降低元件自重与成本,另一方面能够为插座下方的板卡走线留出避让空间,提升电路板的布线密度,同时在芯片插入后可以形成一定的空气对流空间,辅助芯片工作过程中的散热,避免芯片与插座贴合处积热影响运行稳定性。

在安装边界层面,这款插座的双侧插针排列直线度公差控制在极小范围内,能够顺畅插入标准间距的电路板通孔,不会出现个别插针偏位无法入孔的问题;插座本体的高度设计充分考虑了板卡堆叠的空间要求,安装后芯片顶面与板卡的距离符合常规板卡的层间间距规范,不会在机箱内组装时与上层板卡或者结构件发生干涉。接触端子的插拔寿命经过结构优化,能够承受数十次的芯片插拔操作而不出现弹性衰减、接触不良的问题,完全满足产品全生命周期内的调试、维修更换需求。
