工业设备箱体搭扣式快开锁紧结构

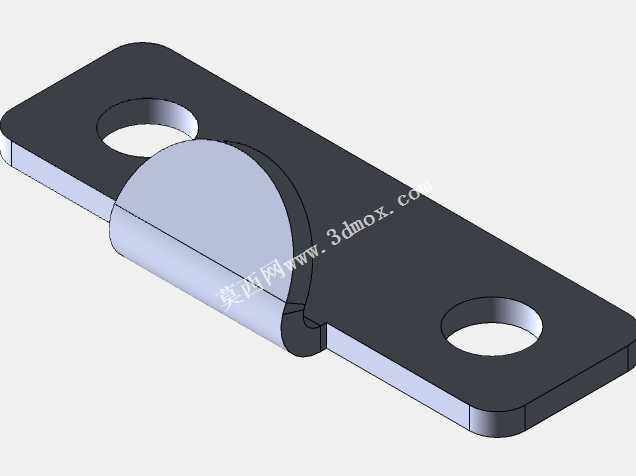

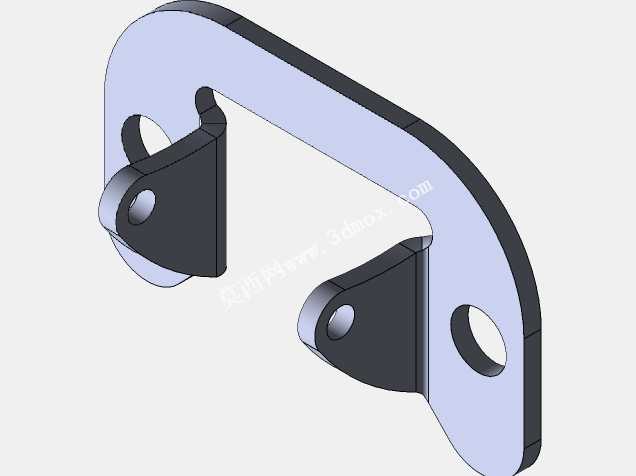

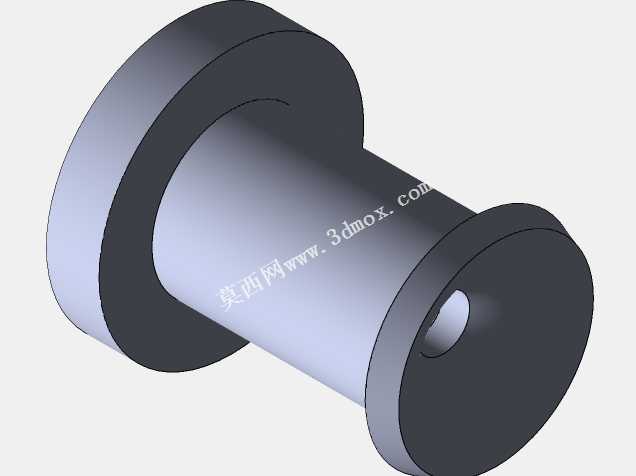

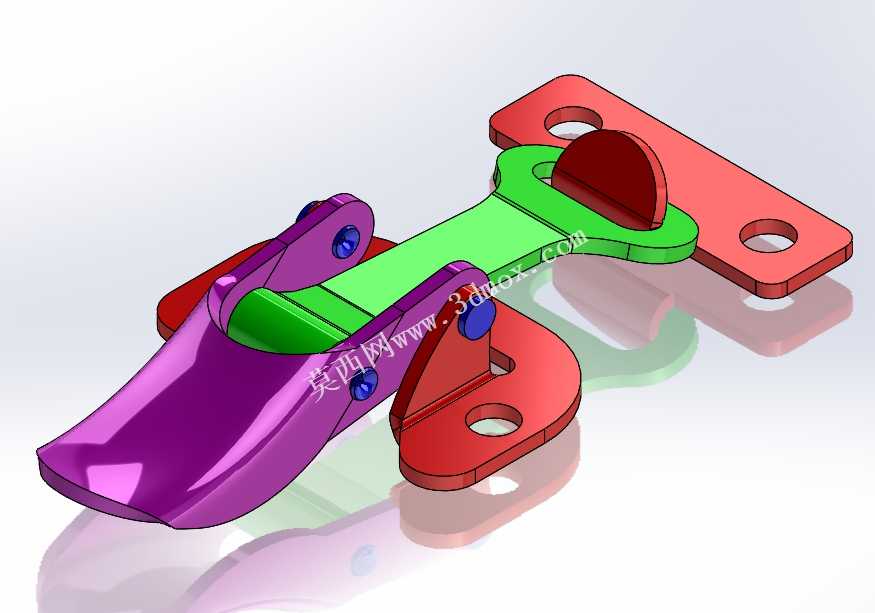

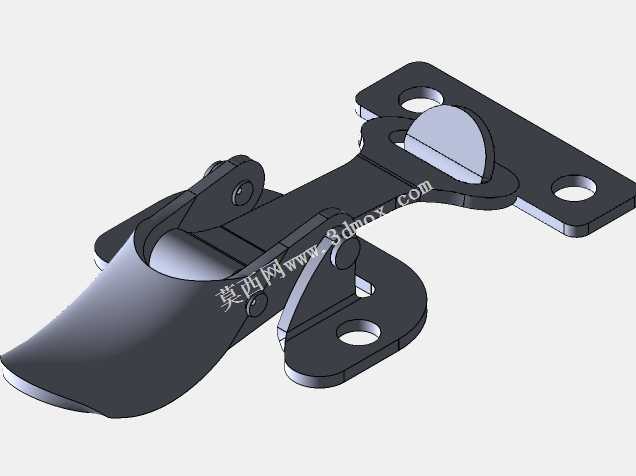

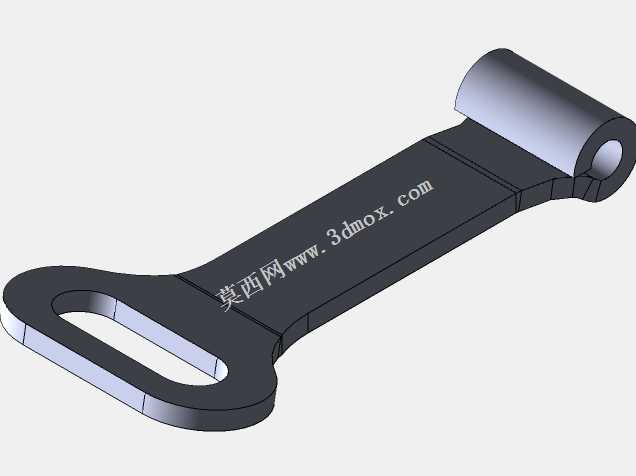

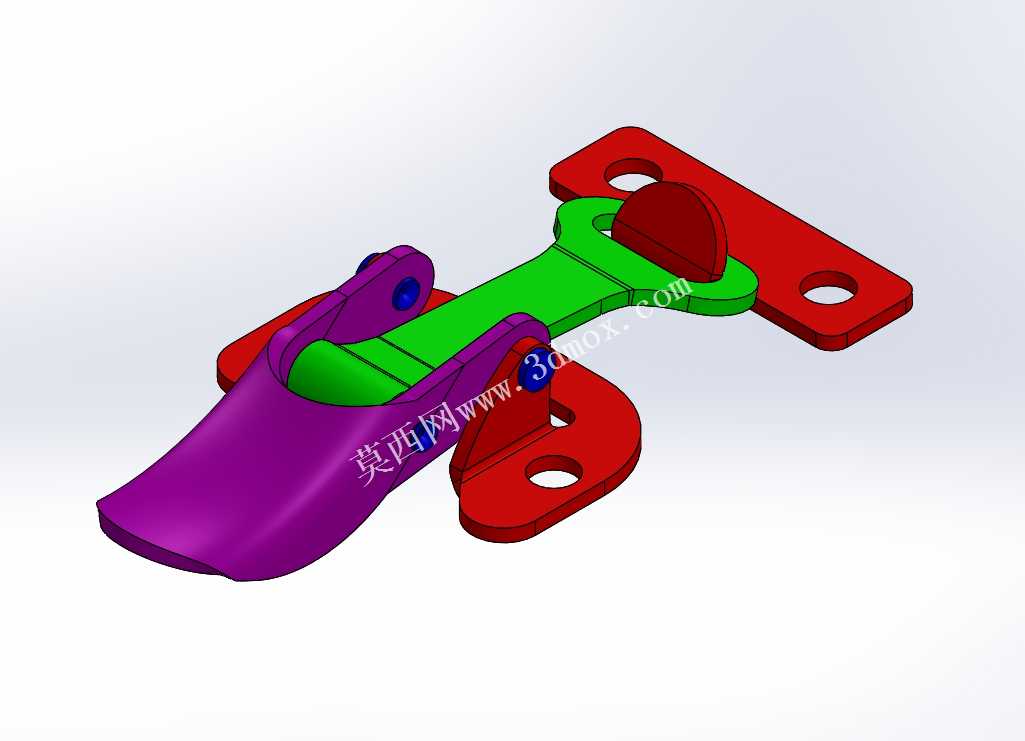

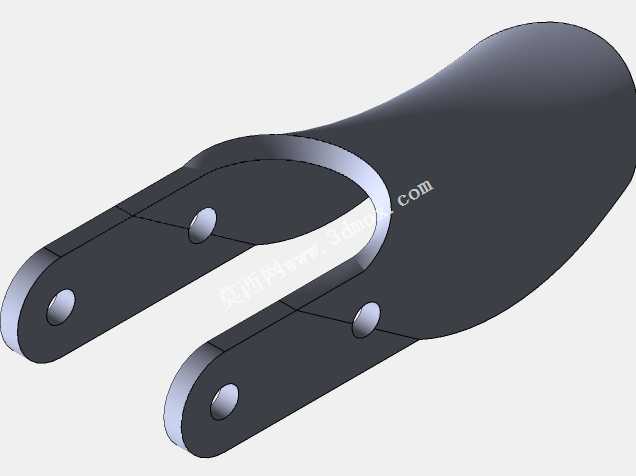

这款搭扣式锁紧结构主要面向工业柜体、小型设备舱门、工具箱及非标自动化设备的检修门场景设计，核心用途是实现门板与安装框架之间的快速扣合与压紧锁止，替代传统螺丝紧固方式，大幅提升日常检修、物料存取时的开合效率，同时保证闭合状态下的连接可靠性，避免设备运行过程中因振动出现门板松脱、缝隙漏尘等问题。从功能特性来看，该结构采用杠杆压紧原理，扣合过程中通过弧形锁舌的行程变化逐步施加压紧力，最终在锁止位置形成稳定的过盈锁紧状态，可抵消门板密封胶条的反弹力，让门板与框架紧密贴合，具备一定的防松、抗震性能；解锁时只需向上扳动锁体手柄即可快速脱开，无需借助额外工具，单手即可完成操作，适配需要频繁开合的使用场景。设计过程中优先考虑了安装适配性与结构耐用性，整体采用分体式布局，分为固定底座与活动锁扣两部分：固定底座设计为带两个安装孔的平板结构，可通过螺栓或铆钉直接固定在柜体框架侧，安装孔位预留了足够的调节余量，可适配一定范围内的安装误差；活动锁扣部分通过销轴与手柄结构铰接，铰接位置采用耐磨接触面设计，长期反复开合也不会出现明显的旷量，锁舌部分做了圆弧过渡处理，扣合过程中不会与门板侧的挂扣产生硬摩擦，操作手感顺滑。外形尺寸方面，整体锁体长度控制在常用工业搭扣的适配区间，闭合状态下突出安装面的高度较低，不会在柜体外侧形成突兀的凸起，避免人员通行时发生磕碰；安装边界上，固定底座的两个安装孔中心距符合常规五金搭扣的通用安装尺寸，可直接替换同规格的传统搭扣产品，无需对原有柜体进行二次打孔改造；锁扣的挂接片为独立平板结构，固定在门板侧时可根据门板与框架的间隙差调整安装位置，适配不同厚度的密封胶条，保证不同柜体安装后都能获得合适的压紧力度，不会出现压不紧或扣合过紧难以解锁的问题。整体结构没有复杂的弹性零件，所有受力部件均为刚性金属结构设计，抗冲击性能优异，可在车间、户外设备等相对复杂的工况下长期稳定使用。
