拖拉机挂载式反铲挖掘装载臂结构

　　这套挂载式反铲作业臂主要面向中小型农用拖拉机、轮式动力底盘的后置加装场景，在农田水利修整、果园沟槽开挖、农村宅基地土方整理、散料短途转场装卸这类工况里使用频率很高。不同于整机一体化的履带式挖掘机，它不需要单独配置行走底盘，直接依托现有拖拉机的后悬挂点位完成固定，农户或者小型工程队不用额外购置整套挖掘设备，就能让通用动力机械兼具土方挖掘和低位装载的能力，作业转场时随主机行驶，不需要额外平板拖车转运，在村落零散施工、地块分散的农业作业场景里适配性很强。

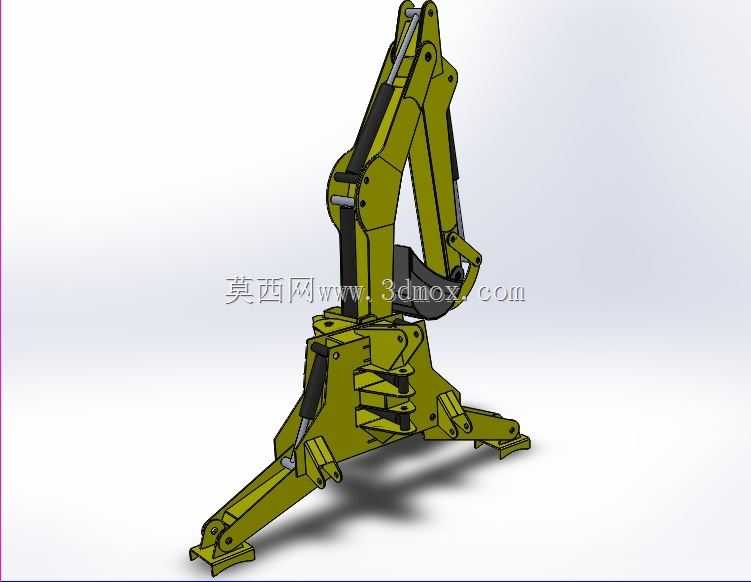

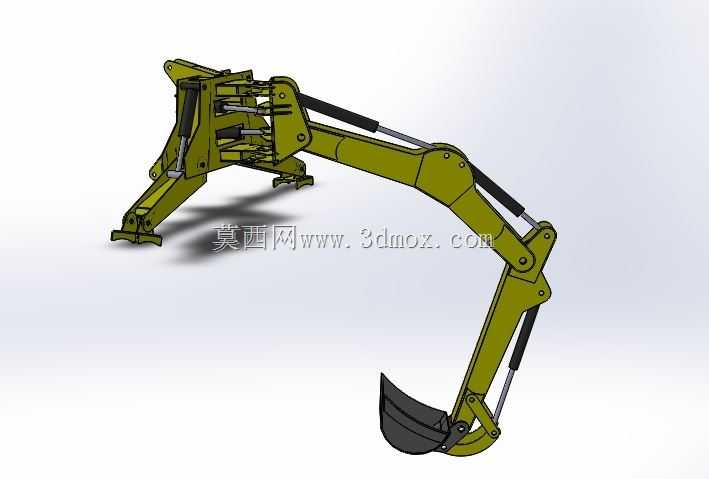

　　从结构布局来看，整套装置分为主机连接机架、回转支撑座、动臂、斗杆、铲斗、液压驱动组件几个核心部分。连接机架采用厚钢板拼焊的箱型结构，预留的多组安装孔位对应拖拉机后悬挂的标准连接尺寸，设计时首先要校核挂载后整机的前后配重平衡：挖掘作业时铲斗切削阻力会对主机后部形成较大倾覆力矩，机架两侧的支撑支脚在作业状态下向下伸出撑住地面，把作业载荷直接传导到地面，避免拖拉机轮胎承受过大侧向载荷，也能防止挖掘时整机翘动。机架和动臂基座之间设置回转支承，可实现左右一定角度的回转偏转，不用频繁移动拖拉机就能覆盖机身侧方数米范围内的作业面，窄场地开挖沟槽时不用反复挪车，作业效率提升明显。

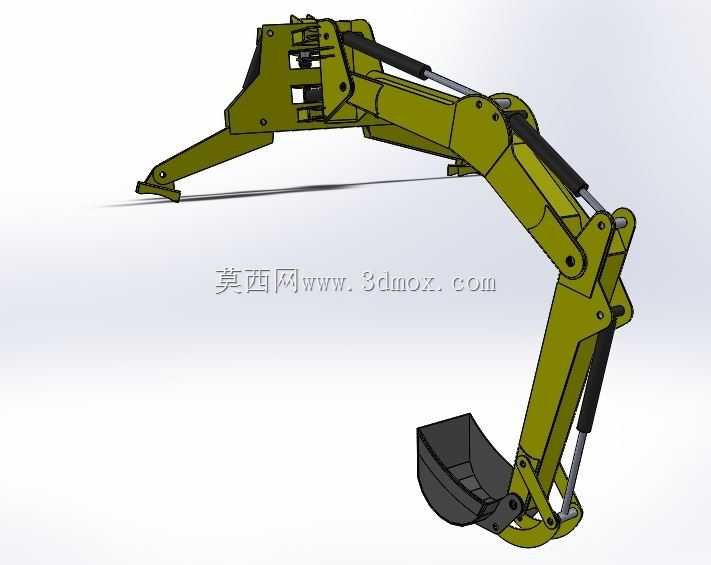

　　动臂和斗杆都采用弯折型箱型焊接结构，板材选型按照额定挖掘力下的弯曲载荷做加厚处理，铰接点位全部采用穿销配合耐磨轴套的结构，长期往复摆动时轴套磨损后可单独更换，不用整体更换臂体，维护成本很低。液压油缸分别布置在动臂下方、斗杆侧方和铲斗铰接处，油路沿臂体内侧走线，布置时避开臂体俯仰的剪切间隙，外部加装防护挡板，防止开挖时碎石磕碰油管造成泄漏。铲斗采用耐磨弧形斗型，斗齿部分做加厚处理，切削沙土、松散壤土、小型碎石堆时切入阻力小，斗容设定适配拖拉机的液压输出流量，不会出现油缸动作迟滞、动力不足的问题。

　　设计这套结构时，首先要明确安装边界：机架与拖拉机后输出轴、液压输出接口的位置不能发生干涉，挂载后整机的总长、总宽要符合乡村道路通行的尺寸要求，动臂完全收拢状态下的最低离地高度要满足田间非铺装路面行驶需求，避免过田埂时臂体剐蹭地面。作业状态下的最大挖掘深度、最大挖掘半径、铲斗最高举升高度都要和拖拉机的整机功率匹配，液压系统的工作压力设定在主机液压输出的额定区间内，溢流阀压力按照臂体结构的屈服强度反向校核，既保证挖掘力足够，也不会出现结构件过载变形。

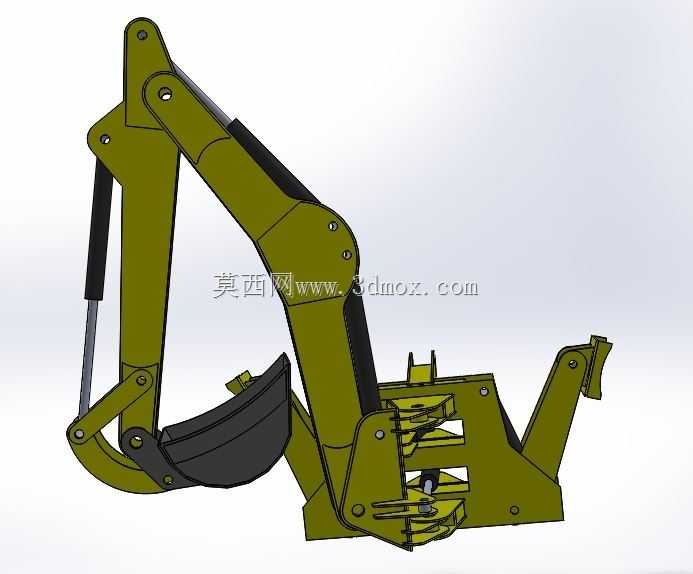

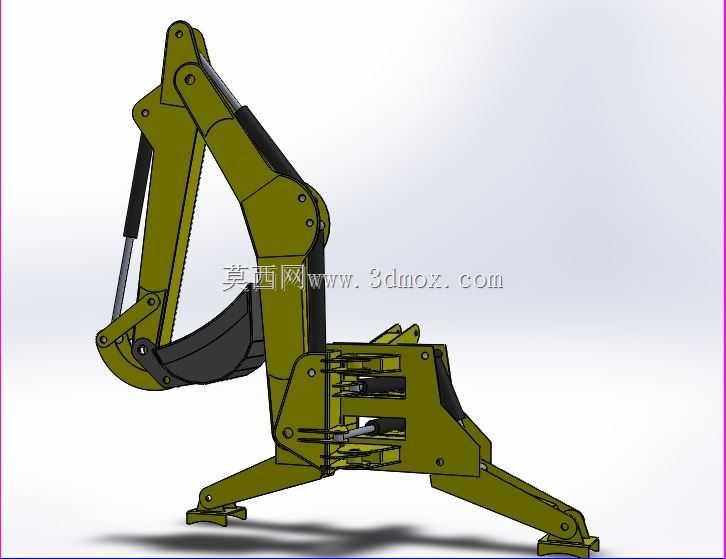

　　日常作业里，这套装置除了完成沟渠开挖、树根刨挖、土方归集这类挖掘工作，还可以通过更换属具完成散料抓取、低位装卸转运的工作，动臂举升后可将铲斗内的物料直接卸到随行运输车辆上，一台主机兼顾多种作业需求。三维建模过程中，所有铰接点位的配合间隙、油缸的全行程运动姿态都做了完整的运动干涉校验，臂体从完全收束到最大挖掘深度、再到最高卸料位置的全动作路径里，油管、臂体、机架之间没有碰撞冲突，焊接件的拼焊工艺预留了合理的焊接收缩余量，现场加工组装时不需要额外大量修配，就能完成整套装置的挂载调试。
