十五吨级青贮农用自卸转运拖车

　　这套农用转运拖车的结构设计围绕大田青贮收获季的高频转运需求展开，适配规模化牧场、种植合作社的青贮收运链路，可与大马力拖拉机配套完成田间青贮饲料从收割现场到储料窖、养殖厂区的短驳转运，也可兼顾散装粮食、厩肥、粉碎秸秆等低密度大宗农牧物料的运输作业。

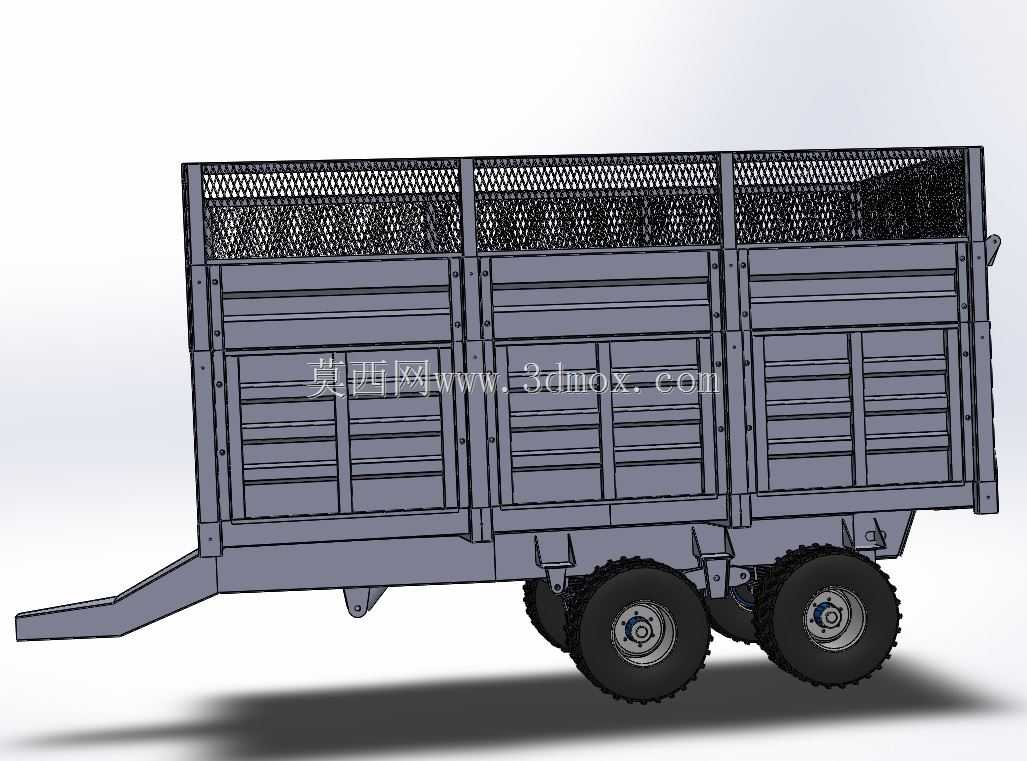

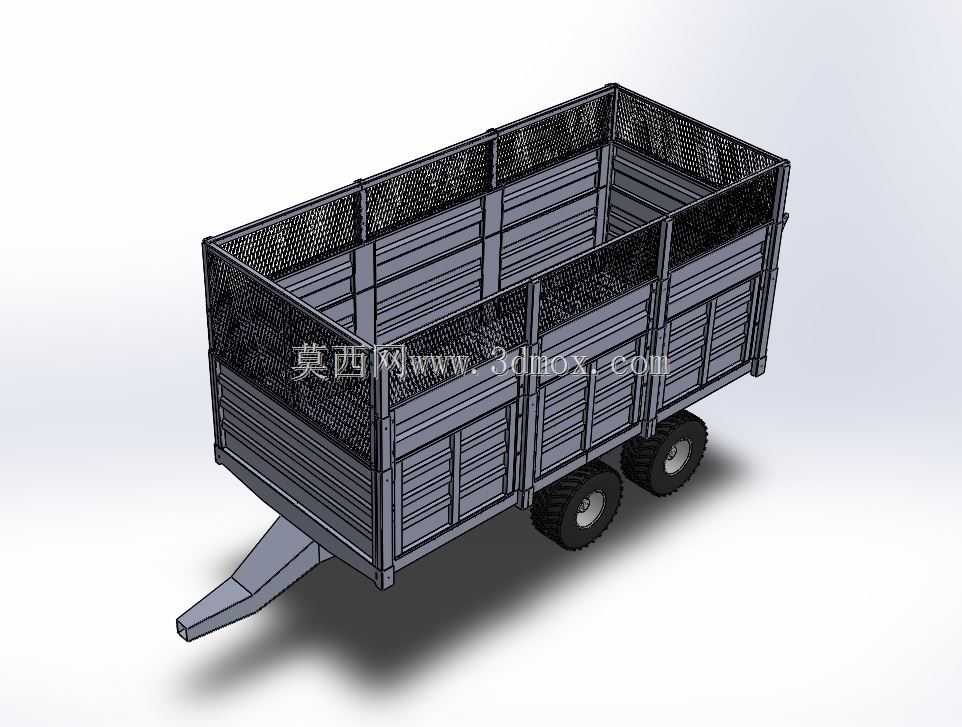

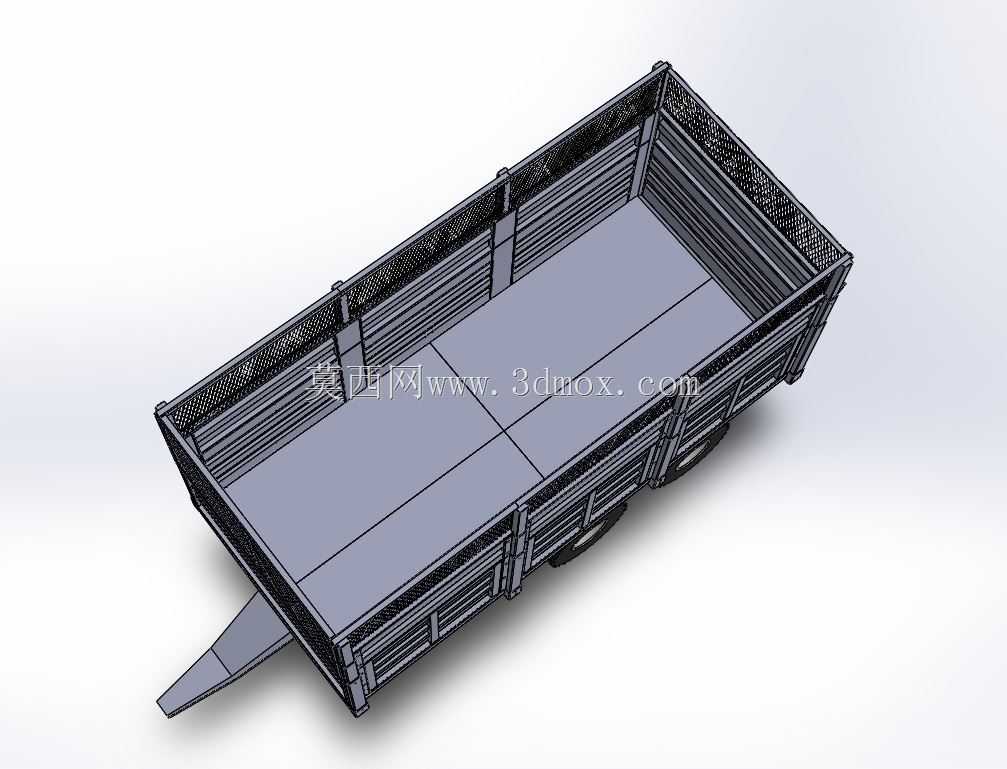

　　从实际作业场景倒推结构选型，青贮物料本身松散、堆积密度低，常规栏板货厢无法满足15吨级装载容积要求，因此货厢采用加高网状栏板结构：侧围与上沿采用网格筋板拼接，既能够阻挡蓬松青贮料在运输途中洒落，又可以大幅降低整备自重，网格结构同时减少田间行进时的风阻，作业人员也可直接透过网面观察厢内物料装填高度，避免超装。货厢底板采用整块加厚钢板铺设，底板下方排布多道纵向承重梁与横向衬梁，梁架间距根据满载轴荷分布做了差异化加密，靠近后轴的承重区域梁体间距更小，抵消满载时后桥附近的集中载荷，避免底板长期受青贮料酸性腐蚀、重载冲击出现凹陷变形。

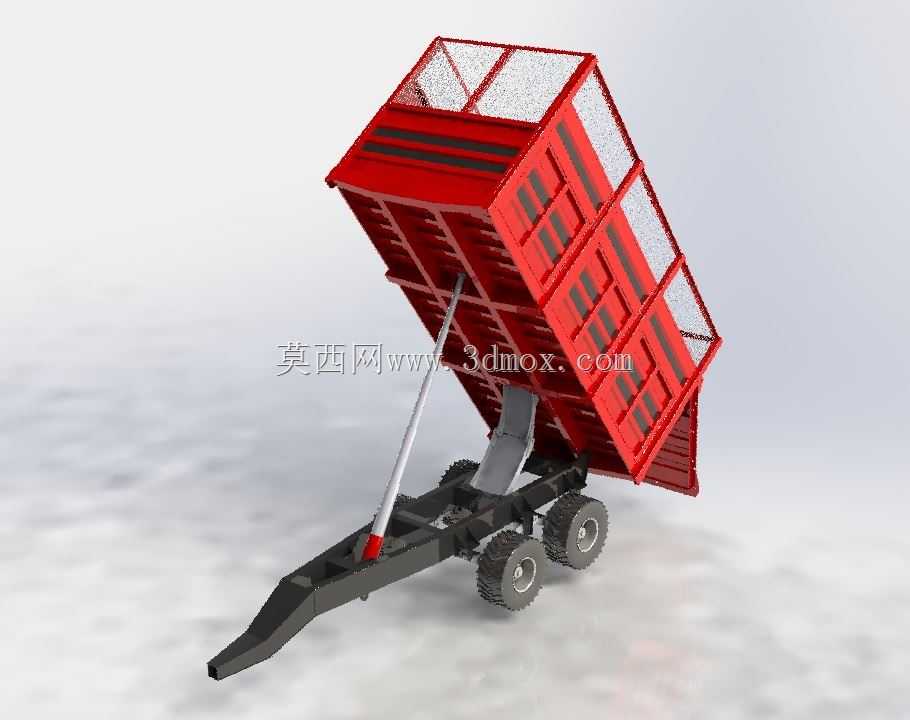

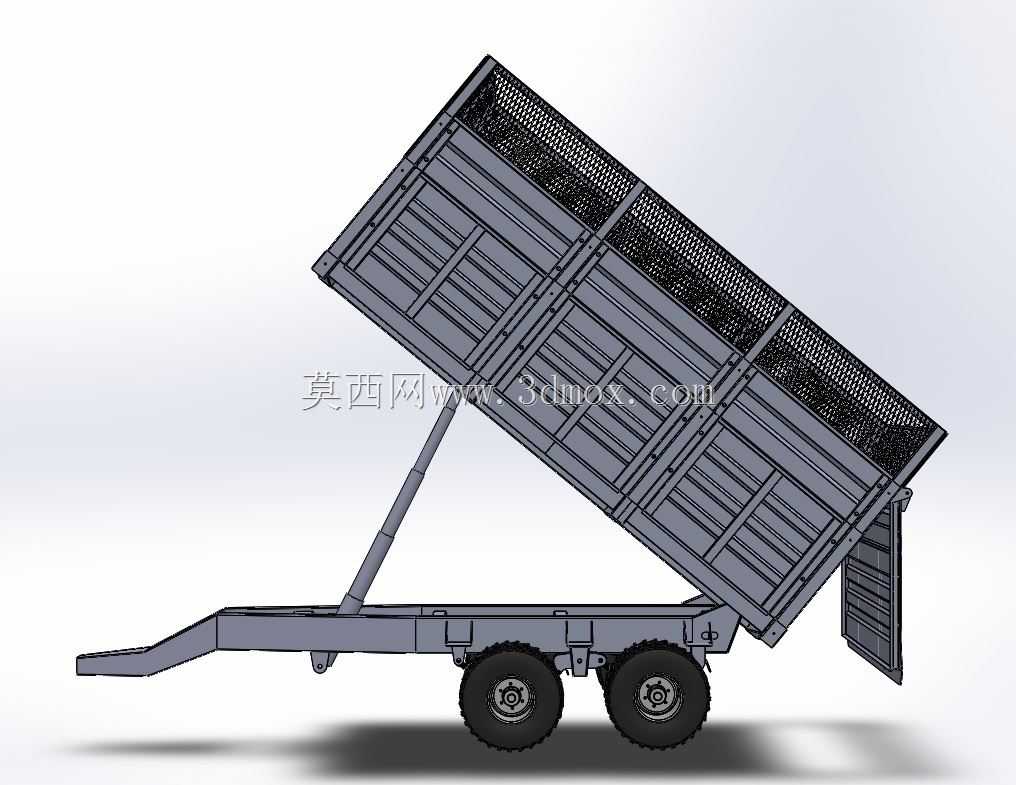

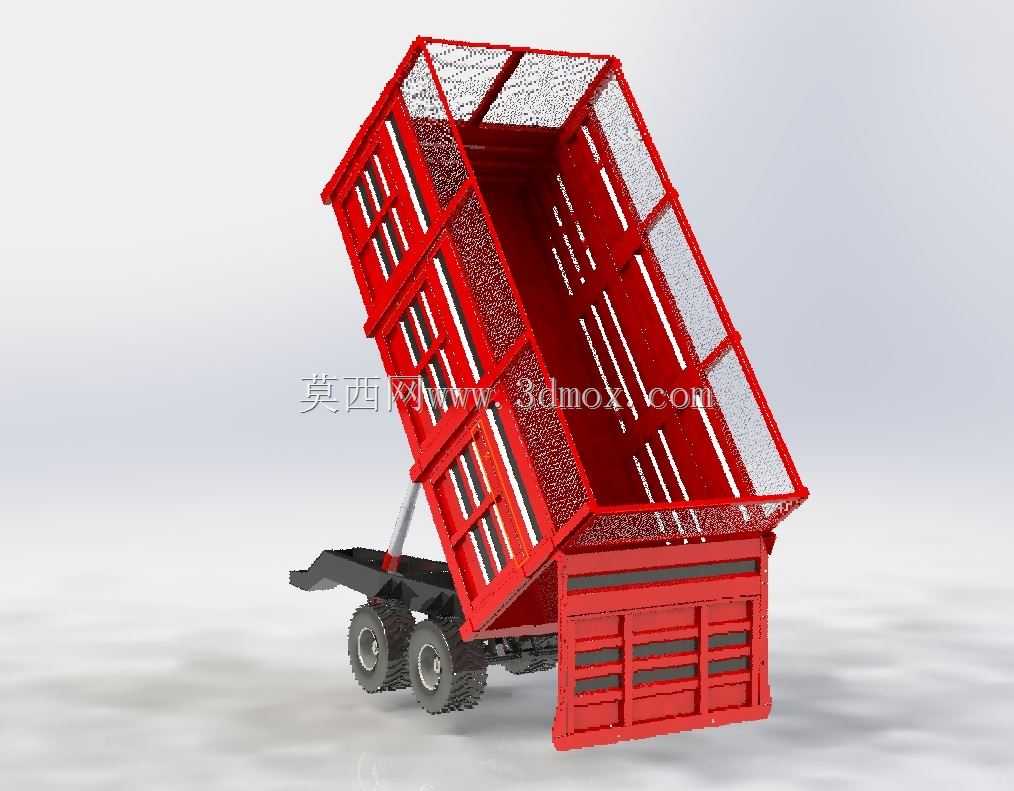

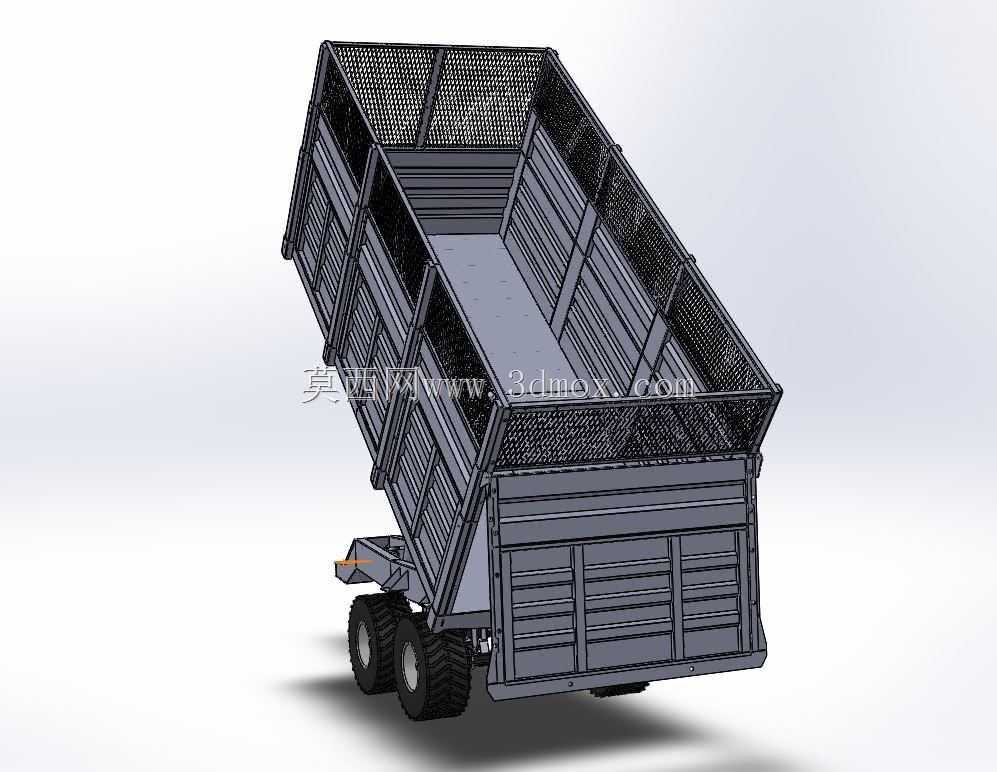

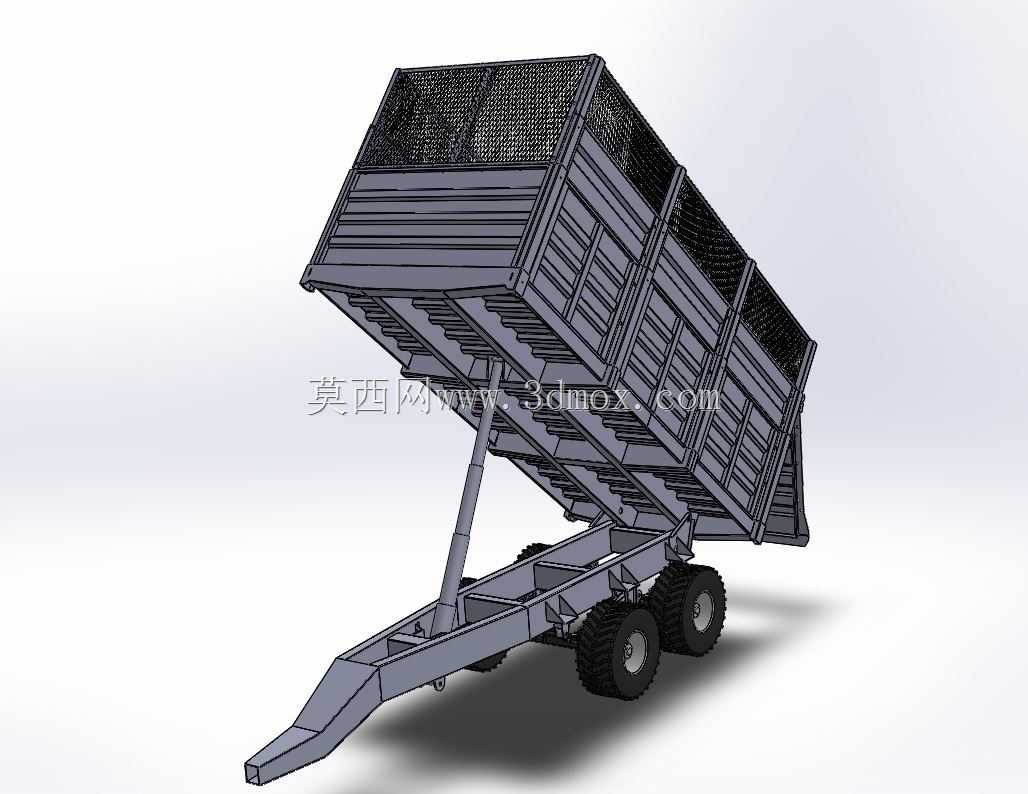

　　自卸功能是这款拖车的核心作业属性，货厢整体采用后倾翻卸料结构，举升支点布置在货厢后段下部靠近后桥的位置，倾翻时货厢前部抬升、后部绕支点转动，厢内青贮料可依靠自重沿底板向后滑移，从尾部卸料门自动卸出。尾部栏板采用可锁止的对开+下开组合结构：运输状态下通过多组锁扣与厢体、底架牢固锁紧，封堵物料；举升卸料时锁具自动脱开，栏板可随物料推力向外开启，无需人工手动开门，大幅缩短卸料等待时间，在青贮收运抢农时的作业窗口里，单趟卸料耗时可控制在一分钟以内，配套收割设备连续作业时不会出现运料车排队等待的情况。

　　行走系统采用双轴四轮配置，匹配大花纹农用越野轮胎，轮胎接地面积大，在松软耕地、田间临时道路上行驶时可降低接地比压，避免陷车；轮辋与重载车桥配合，板簧悬架布置在车桥与主车架之间，缓冲田间不平路面的冲击载荷，保护厢体与车架焊缝不会因长期颠簸出现开裂。牵引架布置在车架最前端，采用铰接式牵引环结构，可匹配不同马力拖拉机的后牵引点，牵引架的离地高度、铰接点间隙预留了足够的拖拉机转向余量，田间地头转弯时不会出现牵引架与拖拉机后轮干涉的问题，转向角可满足窄幅田块的掉头需求。

　　设计阶段的尺寸边界首先匹配农村道路与田间道的通行限界：整车宽度控制在常规农用机具通行宽度范围内，高度满足青贮装载后不触碰乡村道路限高杆，长度适配拖拉机编组后的转弯半径。厢体内部尺寸按照15吨青贮物料的堆积密度核算，预留合理的装载余量，网格式高栏的高度在保证容积的同时，避免整车重心过高，田间坡地作业时满足侧倾稳定角要求，不会在倾翻卸料、坡地停放时出现侧翻风险。车架纵梁采用整体焊接的槽钢结构，牵引段、举升安装段、后桥承载段的梁体厚度做了差异化设计，牵引区域承受拖拉机的冲击拉力，选用更厚的板材并加焊加强筋；举升液压缸的安装支座位置做了局部补强，厚钢板拼接的支座分散举升时的数百千牛顶推力，避免支座处应力集中撕裂车架。

　　细节设计上，网栏的网格间隙经过合理取值，既不会漏出切碎的青贮秸秆段，又能在雨天作业时快速沥掉厢内积存的雨水，减少饲料含水量异常升高影响青贮发酵品质；整车的铰接点、锁扣位置都预留了润滑维护空间，日常打黄油、检查紧固件时无需拆卸大面积护板，农牧区机手可快速完成日常保养。货厢倾翻的最大角度按照青贮物料的安息角设计，举升到最大行程时底板倾角大于物料滑动摩擦角，即使是湿度较大、黏连性强的青贮碎料也能完全卸净，不会在厢底残留余料，避免余料长期腐败发酵腐蚀底板。
