扇形转弯段锥形辊道曲线输送结构

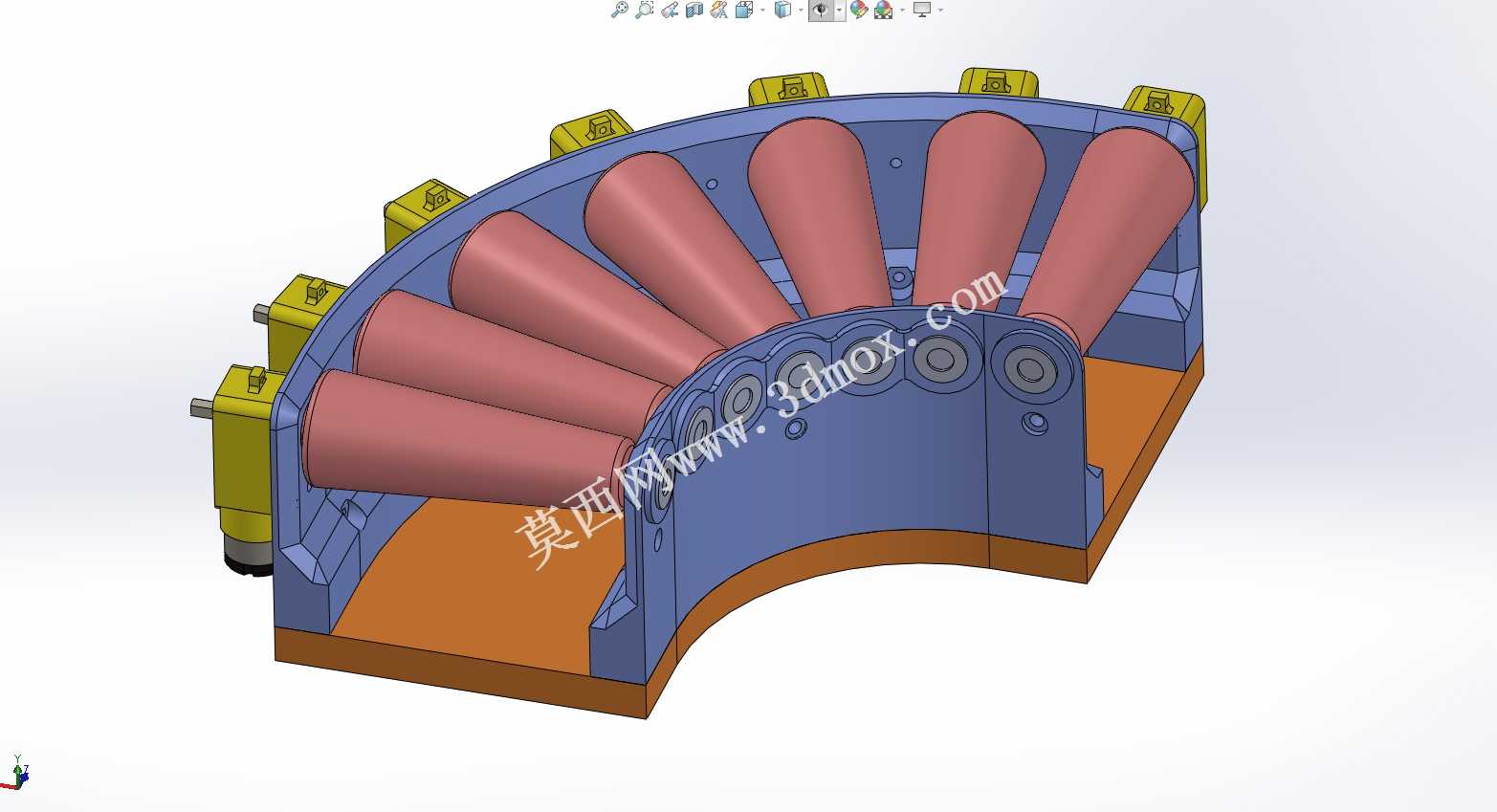

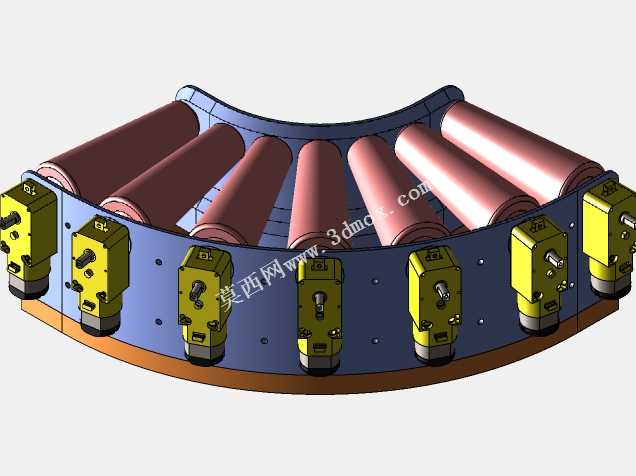

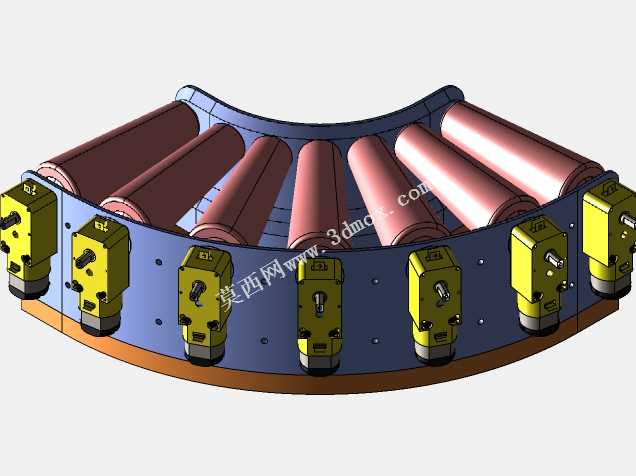

该结构为物流输送系统中专门适配90度转弯工况的曲线辊道输送单元，主要应用于生产流水线、仓储分拣线、物料转运线中需要改变物料输送方向的衔接工位，可平稳完成箱装件、规则块状工件、工装托盘等物料的转向输送，避免传统直角转运时的物料卡顿、偏移、磕碰问题，保障整条输送线路的流畅衔接。该单元采用分段式弧形机架作为承载主体，机架内侧圆弧半径与外侧圆弧半径按照标准转弯输送的轨迹差设计，所有输送辊采用上宽下窄的锥形结构，锥度参数严格匹配转弯半径计算值，确保每根辊子表面的线速度与对应转弯轨迹的线速度完全契合，物料在转弯过程中不会出现相对滑动、侧移或者甩动的情况，输送过程平稳可靠。每根锥形辊的外端都配置独立的驱动安装位，可根据输送负载需求选配外置驱动单元，既可以采用单辊独立驱动的布局适配重载输送场景，也可以采用联动传动的布局适配轻载高速分拣场景，机架底部预留标准安装基准面与连接孔位，可直接与上下游的直线辊道段、顶升移栽机构、分拣摆轮机构完成对接，安装边界清晰，无需额外定制转接结构即可完成整线拼装。设计过程中重点优化了辊子的排布间距，相邻辊子的间隙控制在通用输送物料最小尺寸的三分之一以内，避免小件物料卡入辊缝，同时机架两侧设置有一体式挡边结构，无需额外加装防护栏即可防止物料在转弯离心力作用下脱离输送面，辊子表面采用光滑耐磨的接触设计，不会划伤物料外包装，整体结构紧凑，转弯段占用空间远低于传统的回转输送平台，可有效压缩生产线的布局占地面积，适配厂房内有限的空间排布需求，同时结构模块化程度高，易损辊件可单独拆卸更换，后期维护成本极低，可广泛适配电商仓储分拣、汽车零部件生产输送、家电装配线转运、食品包装线输送等多类场景的转弯输送需求。
