动力驱动辊道物料输送设备结构设计

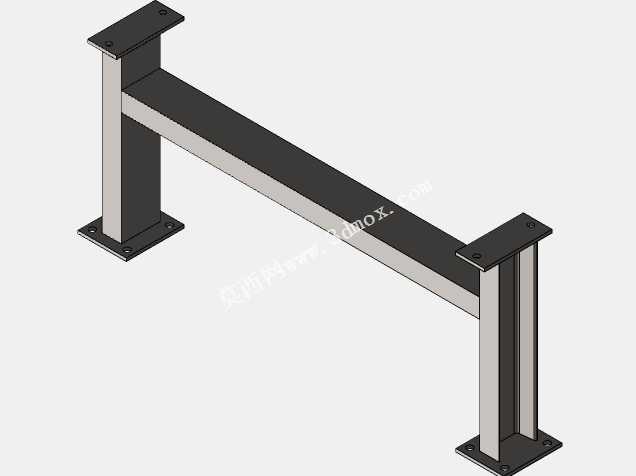

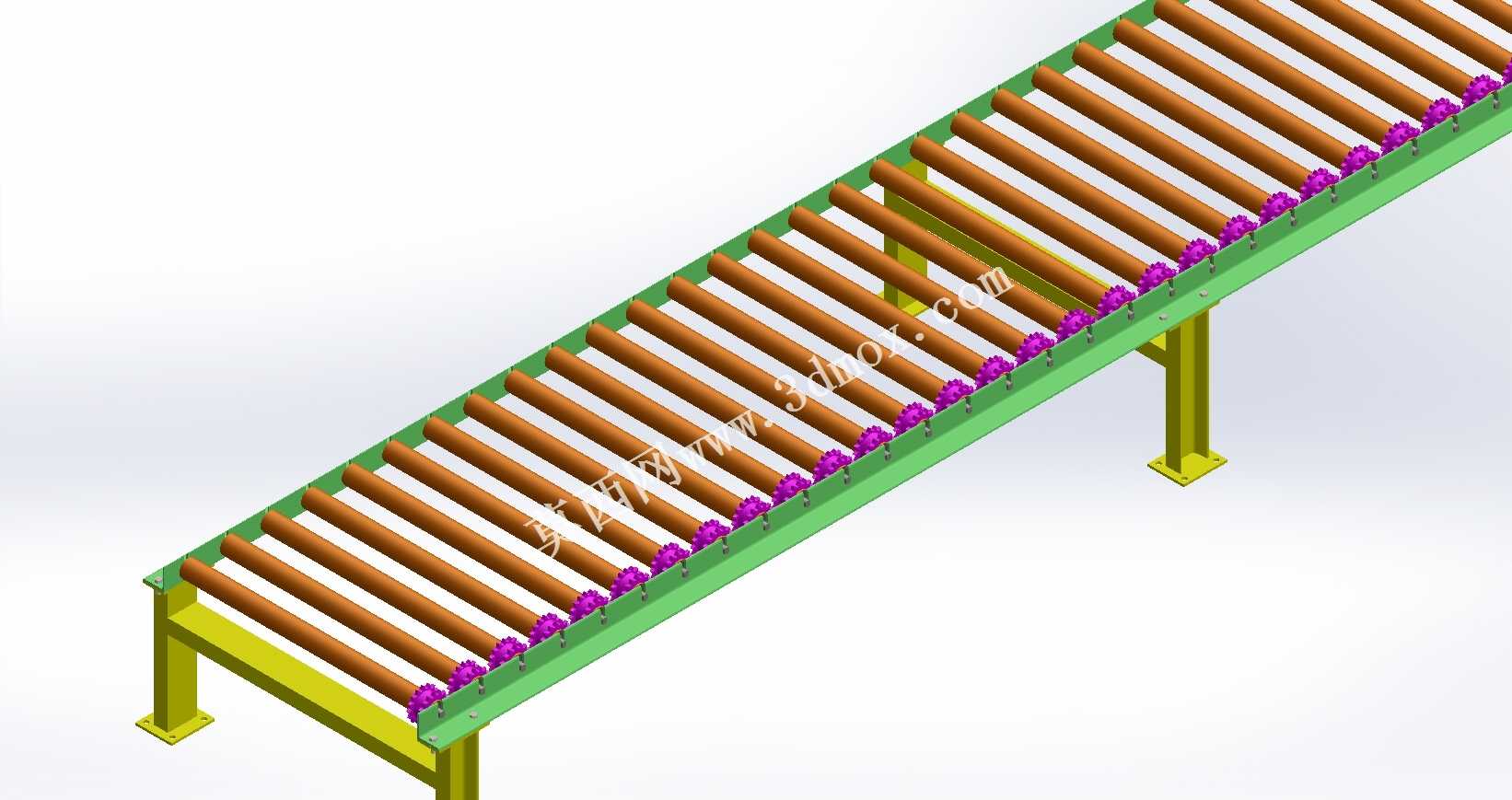

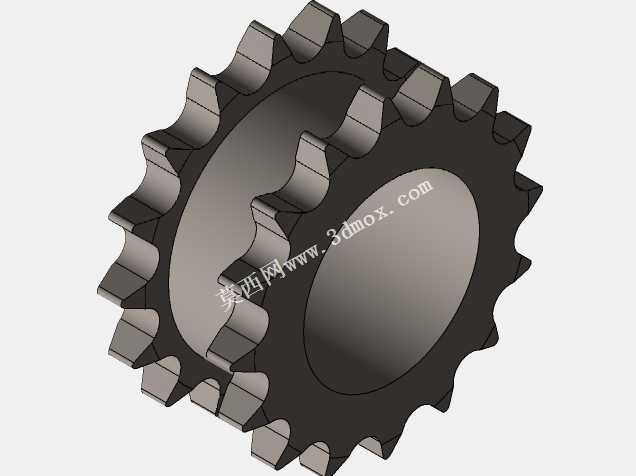

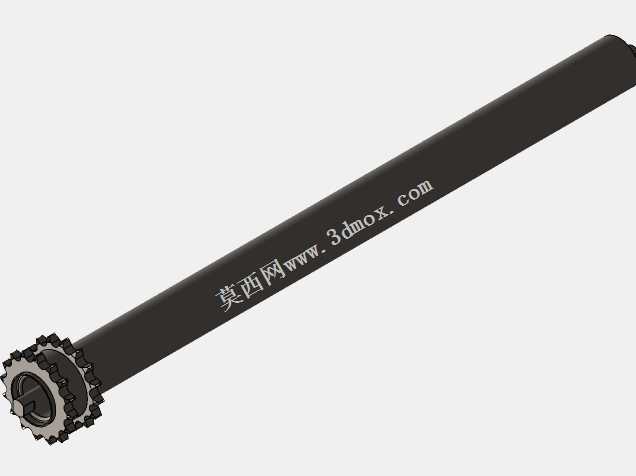

该动力驱动辊道输送设备主要面向生产制造车间的物料转运场景，可广泛应用于机械加工产线的工件工序流转、仓储物流的箱装/托盘类货物平面输送、装配流水线的工装板承载输送等场景，能够替代传统人工搬运模式，大幅降低车间内物料转运的人力成本，同时提升物料流转的节拍稳定性，适配连续化生产的作业需求。设备采用多辊平行排布的承载结构，每根辊筒端部配置链轮传动结构，通过统一的驱动链路带动所有辊筒同步转动，依靠辊筒表面与承载物料底面的摩擦力带动物料平稳向前输送，可适配底面平整的各类硬质工件、工装托盘、包装箱体的输送作业，输送过程运行平稳，不会对物料表面造成剐蹭损伤。在设计思路上，该设备采用模块化的结构布局，整体框架采用型钢焊接成型的支撑结构，支腿配置方形安装底板，可通过膨胀螺栓直接固定在车间硬化地面上，安装时仅需调整支腿处的调节结构即可保证整段辊道的水平度，无需复杂的地基施工；侧边的绿色防护边框既可以对辊筒端部的传动链轮起到防护作用，避免生产过程中杂物卷入传动结构，也可以对输送的物料起到侧向限位作用，防止物料在输送过程中从辊道侧边滑落。设备的辊筒采用等间距排布设计，间距尺寸经过匹配计算，可保证最小规格的输送物料不会卡在两根辊筒之间，同时辊筒表面做了硬化处理，长期承载较重物料也不会出现变形凹陷的问题；驱动端的链轮传动结构采用统一的张紧设计，日常维护时仅需定期检查链条张紧度与润滑状态即可，维护操作简便，不需要复杂的专用工具。在安装边界方面，该辊道可根据车间的实际布局需求进行多段拼接，单段设备的长度与宽度可根据实际输送物料的尺寸进行适配调整，支腿高度可根据前后对接设备的高度进行适配，能够灵活对接各类生产加工设备、分拣设备、仓储出入库端口，适配不同车间的布局改造需求；设备整体的重心偏低，固定安装后运行过程中不会出现晃动偏移的问题，可适配长期连续运行的生产作业需求，传动结构全部内置在侧边边框内部，外露部分无尖锐凸起，能够满足车间生产的安全作业要求。
