3.5毫米带开关PCB音频插座结构设计

这款3.5毫米音频插座是面向消费电子、工控音频外设、小型音频设备开发的板载连接部件，主要承担模拟立体声音频信号的插拔导通、接入检测功能，广泛应用在便携音频播放器、桌面声卡、工业控制音频终端、车载音频输入模块、嵌入式开发板等需要接入3.5mm标准音频插头的场景中，是板载音频输入输出链路里的核心接插部件。

从实际使用功能来看，这款插座除了实现常规的左声道、右声道、公共接地三路信号的稳定导通外，还集成了插拔检测开关触点，当3.5mm音频插头插入插座时，内部的弹性触点会被插头推动触发状态切换，可向主控电路传递插头接入信号，实现设备音频通路自动切换、外接设备识别、内置扬声器断开等联动功能，无需额外增设检测元件，有效简化板载电路的设计复杂度。

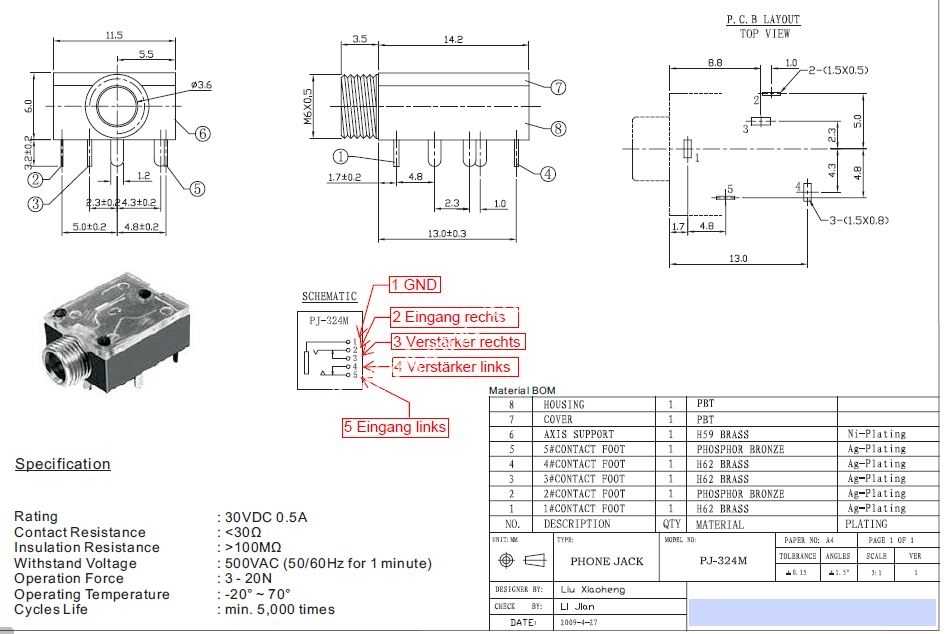

在设计思路上，这款插座采用了透明上盖加黑色绝缘基座的组合结构，透明上盖可以直观观察内部弹性簧片的形变状态，方便生产环节的装配质检与后期故障排查；前端的金属接口套采用滚花设计，既可以提升插头插入时的导向定位精度，也能增强接口部分的结构强度，避免多次插拔后接口松动变形；底部伸出的直插式引脚严格按照标准PCB焊盘间距设计，适配常规波峰焊与手工焊接工艺，引脚的长度与粗细经过反复验证，既能保证焊接后的结构牢固度，也不会出现焊盘连锡、引脚过短焊接不牢的问题。

在安装边界与尺寸设计上，这款插座的整体外形紧凑，占用PCB板面积极小，基座的高度适配常规薄型设备的内部堆叠要求，不会和板上其他低矮元件产生空间干涉；接口前端的伸出长度经过精准计算，安装后可以刚好从设备外壳的预留开孔中露出，和外壳表面齐平，兼顾美观与插拔手感；内部的弹性簧片采用高弹性铜材制作，接触部位做了镀金处理，既可以保证上千次插拔后的接触压力稳定，也能避免触点氧化导致的音频信号传输杂音、接触不良问题；插座两侧的固定柱可以在焊接前卡入PCB的定位孔中，提升焊接时的位置精度，避免过炉时插座出现偏移歪斜。
