Visaton微型矩形扬声器结构设计

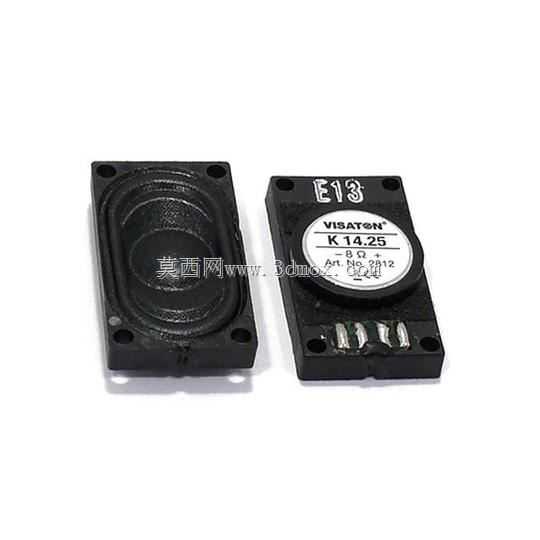

　　在嵌入式设备、小型工控终端、便携检测仪器这类对安装空间有严苛限制的场景里，发声单元的选型往往需要在声学性能、安装尺寸、结构可靠性之间做反复权衡，这款矩形微型扬声器的结构设计，正是针对这类紧凑安装场景做的适配优化。不同于常规圆形扬声器需要预留圆形安装沉台，这款产品采用矩形外轮廓设计，能充分利用设备内部边角的矩形闲置空间，在有限的腔体容积下最大化振膜有效辐射面积，提升中低频段的发声效率。从结构细节来看，产品采用带安装固定孔的硬质塑料篮架作为承载基体，四个角位预留的通孔适配M2规格的自攻螺丝安装，安装孔位的中心距严格匹配1.4×2.5厘米的外形边界，安装时不需要额外设计复杂的固定支架，

　　直接通过螺丝锁附在设备内部的塑料筋位或者钣金支架上即可，装配工序简单，适合批量生产的流水线作业。振膜部分采用塑料膜片设计，相比传统纸盆振膜，塑料材质的防潮性能更优异，在工控设备常见的多尘、轻微凝露的使用环境下，不会因为吸潮导致振膜刚性变化，能长期保持发声参数的稳定性，振膜周边的折环采用一体化压合结构，和篮架的配合间隙控制在0.1毫米以内，避免大振幅工作下出现擦圈异音。产品背面的接线端采用焊片式引出结构，焊片表面做镀锡处理，方便生产过程中直接进行导线焊接，不需要额外的接插件转接，既节省了接插件占用的空间，也降低了物料成本，焊片的排布间距预留了足够的焊接操作空间，不会出现焊锡连桥的风险。从设计思路上，这款扬声器没有追求过高的功率冗余，

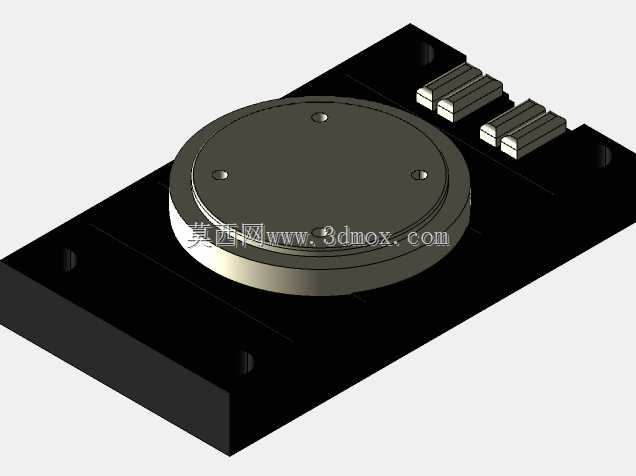

　　额定阻抗设置为8欧姆，最大承载功率3W，完全覆盖小型设备的提示音、语音播报、报警信号输出的使用需求，避免了功率冗余带来的体积浪费。在建模过程中，需要重点关注几个关键尺寸的公差配合：首先是篮架和磁路组件的配合位，过盈量控制在0.05-0.08毫米之间，既保证磁路组件装配后不会出现松动，也不会因为过盈量过大导致塑料篮架出现应力开裂；其次是振膜和音圈的粘接位，需要保证粘接面的平面度公差在0.03毫米以内，避免音圈安装偏斜导致的工作异音；最后是安装孔的位置度公差，控制在0.1毫米以内，保证和设备壳体的安装柱能顺利对位，不会出现装配干涉。实际选型应用中，这类微型矩形扬声器常被用在手持条码扫描器、小型工业人机界面、车载便携诊断设备、

　　家用小型智能终端这类产品上，这类产品的内部空间往往被主板、电池、传感器等核心部件占满，留给发声单元的空间通常是边角处不规则的矩形区域，圆形扬声器很难在这类区域里获得足够的振膜面积，而这款矩形结构的设计刚好能适配这类安装空间，在不挤占核心部件安装位置的前提下，提供足够的声压级输出，满足设备的发声需求。另外，产品的整体厚度控制在较薄的区间，安装时只需要预留3毫米左右的腔体深度即可，不需要设计专门的声学后腔，依靠设备内部的闲置空间就能形成足够的声学腔体，进一步降低了对设备结构设计的要求。在结构可靠性方面，塑料篮架的边角做了R0.5的圆角处理，避免装配过程中尖锐边角划伤导线或者操作人员，磁路部分采用防磁结构设计，不会对周边的磁敏感传感器比如霍尔元件、罗盘模块造成磁干扰，适合集成在带磁检测功能的智能设备内部。建模时还原的所有结构细节，都可以直接导入装配体做干涉检查，不需要二次修改结构尺寸，安装孔位、外形边界、接线端位置都和实物完全一致，能直接用于结构设计阶段的虚拟装配验证，提前排查安装过程中可能出现的空间干涉问题，缩短产品开发的迭代周期。
