Visaton方形微型全频扬声器结构设计

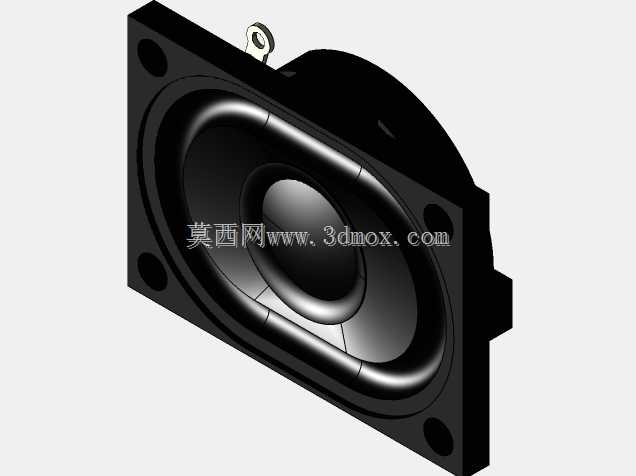

　　在做便携音频设备、小型工控提示终端、嵌入式语音交互模组的结构选型时，这类小尺寸方形扬声器是出镜率极高的电声零部件，很多刚接触结构设计的工程师容易忽略这类器件的安装边界与结构细节，最后打样回来要么装不下，要么出声被结构件遮挡影响频响。这款方形扬声器采用带安装孔的方型塑料盆架设计，四个角预留的沉头安装孔可以直接用M2规格的螺丝固定在设备壳体的安装柱上，不需要额外设计压片或者卡扣结构，对于内部空间局促的小型设备来说，这种安装方式的容错率更高，装配效率也比卡扣式固定更稳定，不会因为设备跌落出现喇叭移位的问题。从功能特性来看，这款扬声器阻抗为8欧姆，额定功率3W，足够覆盖小型设备的提示音、语音播报需求，不管是门禁设备的提示音、

　　便携检测仪的语音输出，还是小型蓝牙音箱的全频单元，都能满足基础的电声性能要求。它采用纸盆搭配矩形塑料弹波的结构，钕磁铁作为磁路驱动部件，相比传统的铁氧体磁钢喇叭，在同等功率下整体厚度可以压缩近40%，这也是它能适配超薄类设备的核心设计点。做结构设计的时候要注意，这款扬声器的外形尺寸为28mm×40mm，也就是行业内常说的1.1英寸×1.6英寸规格，安装孔的中心距需要严格匹配盆架的孔位公差，预留0.1mm的装配间隙即可，间隙过大会导致喇叭安装后出现偏心，工作时产生不必要的谐振。出声面的设计要注意，纸盆前方不能有遮挡结构，壳体的出声孔开孔率要保证在30%以上，开孔区域要完全覆盖纸盆的振动范围，不然会直接影响中低频的出声效果，

　　甚至会因为腔体内气流不畅导致纸盆出现异常振动。磁钢端的结构避让也很重要，背部的磁钢组件突出盆架背面一定高度，设计壳体内部筋位的时候要预留至少0.5mm的安全间隙，避免筋位顶住磁钢影响振膜的正常振动，同时要注意磁钢属于强磁部件，周边10mm范围内不要布置霍尔传感器、磁卡读取模块这类对磁场敏感的元器件，避免出现功能干扰。很多工程师在做这类小喇叭的腔体设计时容易走入误区，认为小功率喇叭不需要做后腔密封，实际上哪怕是3W的微型扬声器，做好后腔的密封与容积匹配，能明显提升低频的响应效果，后腔容积建议控制在15-20立方厘米区间，腔体内壁可以贴附少量吸音棉来抑制驻波，不要让后腔出现完全密闭的刚性空腔，不然容易产生低频共振杂音。

　　接线端的设计也要注意，这款扬声器的焊片位于盆架背面的一侧，布线的时候要避开磁钢的吸附范围，导线要留够1-2mm的冗余长度，避免装配时扯断焊线，同时焊片位置不要和壳体的筋位重叠，防止压断接线造成断路。在实际的项目应用中，这类微型方形喇叭除了用在常规的消费类音频产品上，在很多工业类小型设备上也有大量应用，比如小型PLC的人机交互语音提示、便携式检测仪器的报警发声、智能家居面板的语音输出，甚至是部分车载小型提示模块也会选用这类规格的喇叭，核心原因就是它的安装方式简单，厚度薄，功率足够覆盖提示类音频的需求，同时钕磁结构的重量更轻，对于对重量有要求的便携设备来说非常友好。做三维建模的时候，要准确还原盆架的安装孔位、沉头深度、磁钢的突出高度、振膜的振动行程范围，尤其是振膜部分要预留0.3mm的振动间隙，不能让周边结构件碰到振膜的折环部分，折环是振膜振动的关键柔性部件，一旦被触碰就会出现破音、音量异常的问题。另外盆架的塑料材质一般采用ABS或者PP注塑成型，建模的时候要注意塑料件的拔模角度，安装孔的拔模方向要和盆架的出模方向一致，避免出现建模结构和实际注塑件不符的问题。很多新手建模的时候容易把焊片的位置做反，导致实际装配时接线方向和PCB的焊盘位置不匹配，这一点在选型建模的时候要特别注意，要根据实际的安装方向确认焊片的出线位置，避免后期改模。
