TRU组件垂直安装低功率连接器插座

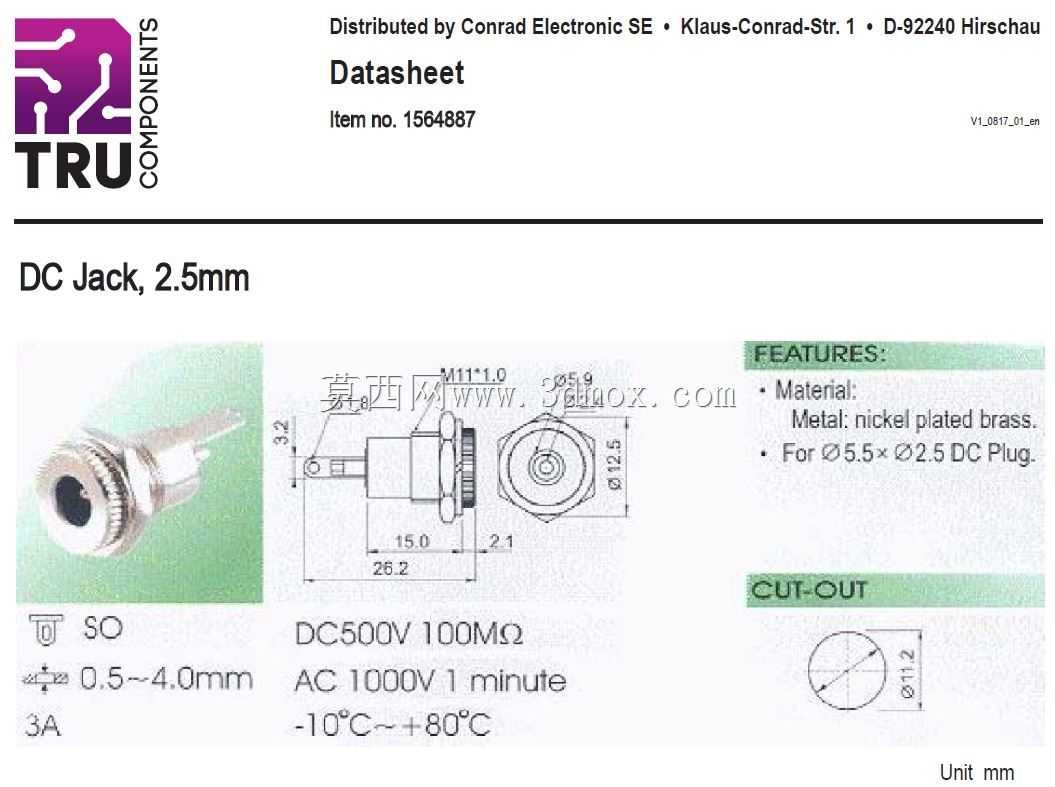

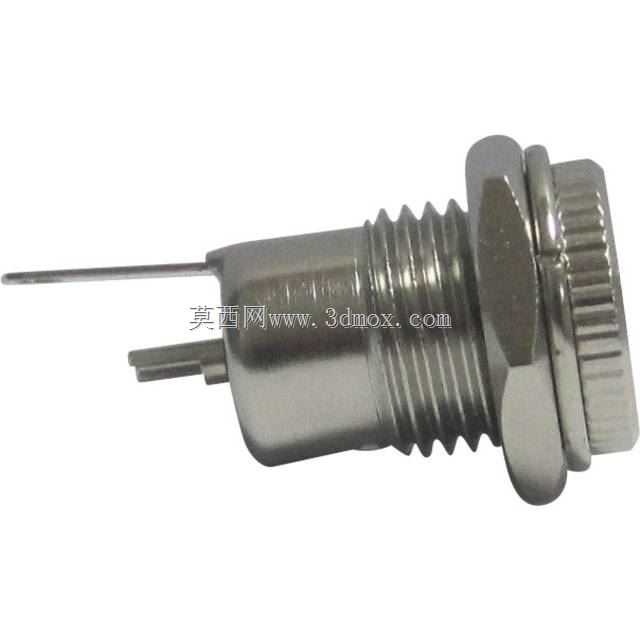

　　在小功率信号传输、测试仪器内部接线、小型射频前端布线这类场景里，这类穿板式安装的连接器插座是很常见的互连部件，很多刚接触结构设计的工程师容易忽略这类小接插件的安装边界，最后装配时出现面板干涉、接线长度不足的问题。这个插座采用金属外壳整体切削成型的结构，尾部带外螺纹与配套锁紧螺母，安装时直接从面板正面穿入预制安装孔，从背面旋紧六角螺母即可完成固定，不需要额外设计卡扣或者压接结构，面板开孔只需要匹配螺纹外径即可，安装法兰与螺母之间的夹持厚度可以适配0.8mm到3mm的常见设备面板，不管是薄铝板机箱还是塑料外壳都能可靠固定，不会出现松脱晃动的情况。接触件部分采用插针与外壳同轴布局，中心接触件负责信号导通，

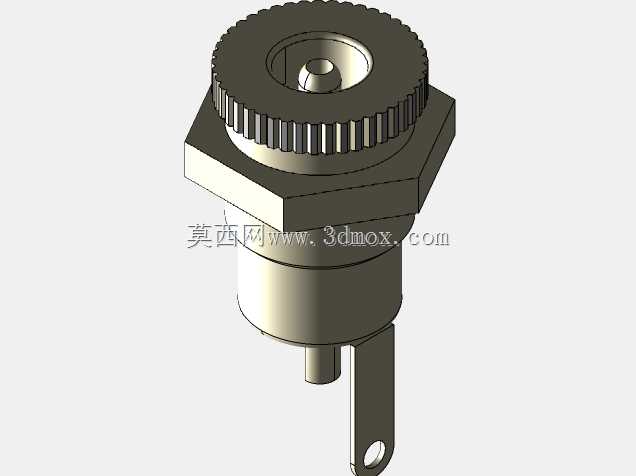

　　金属外壳直接连通设备机壳实现屏蔽接地，能减少外界电磁干扰对小功率传输信号的影响，适合传输毫安级的小电流信号或者低功率射频信号，常见于小型通信模块、测试治具、便携检测设备的信号接口位置。设计这类接插件三维模型的时候，首先要确认安装螺纹的大径、螺距参数，保证和标准锁紧螺母的配合公差，其次要预留尾部接线的空间，尾部伸出的焊杯引脚长度要匹配常规导线剥线后的焊接长度，引脚间距要满足安规绝缘要求，避免焊接后引脚和金属外壳短路。头部的插拔配合端要严格匹配对应公头的插合尺寸，插合深度、接触件的同轴度都要控制在合理公差范围内，不然会出现插合过紧、接触不良或者信号驻波过大的问题。外形上滚花的锁紧帽设计是为了手工旋紧的时候增加摩擦力，

　　不需要额外工具就能完成接头的锁紧固定，侧面的扁位结构是为了安装时可以用工具卡住防止插座跟转，避免接线的时候焊点受力脱落。实际选型使用的时候，要注意安装孔中心到机箱侧壁的距离不能小于插座头部的最大半径，不然公头插合的时候会被侧壁挡住，尾部接线的弯折半径也要满足导线的最小弯折要求，不能硬折导线导致线芯断裂。这类插座的金属外壳一般采用黄铜镀镍材质，既有足够的结构强度，也有不错的防锈能力和导电性能，中心接触件采用镀金处理，降低接触电阻，提升多次插拔后的接触可靠性，适合需要频繁插拔测试的设备接口。建模的时候要注意螺纹部分的收尾处理，不要出现螺纹穿模的问题，安装法兰的密封槽如果有防水要求的话还要预留密封圈的安装位置，

　　这个版本的插座是基础非密封款，适合室内常规环境使用，如果是户外设备使用还要额外考虑密封圈的选型和配合尺寸。很多工程师在布局的时候容易把插座的安装方向搞反，把焊接端放在面板外侧，导致接线裸露在设备外面，既不美观也有安全隐患，建模时要明确标注面板安装的基准面，区分正面插合端和背面接线端的尺寸边界，避免生产装配时出现反向安装的错误。另外要注意插座尾部引脚的长度，不能超出设备内部的元器件安全距离，避免引脚和内部其他金属部件短路，布局时要在引脚周围预留至少2mm的绝缘安全空间，焊线后要套热缩管做绝缘处理。
