PAM8403带电位计双通道USB数字音频功放板

　　日常做小型音频类设备集成时，这类带电位计开关的PAM8403双通道功放板是出镜率极高的部件，很多桌面小音箱、DIY便携发声装置、嵌入式语音提示终端里都能见到它的身影，不用额外搭建复杂的功放外围电路，拿过来就能直接对接音源与扬声器，大幅缩短小型音频设备的开发周期。从实际使用场景来看，它适配5VUSB供电的特性，刚好匹配现在常见的充电宝、电脑USB口、手机充电头这类通用供电接口，不用专门配置高压供电模块，做便携类音频产品时能省掉不少电源适配的麻烦，双通道输出的设计可以直接对接左右声道扬声器，实现立体声输出，满足日常桌面听音、设备语音播报的基础音质需求。板载集成的带开关电位计，把音量调节与电源通断功能整合到同一个部件上，

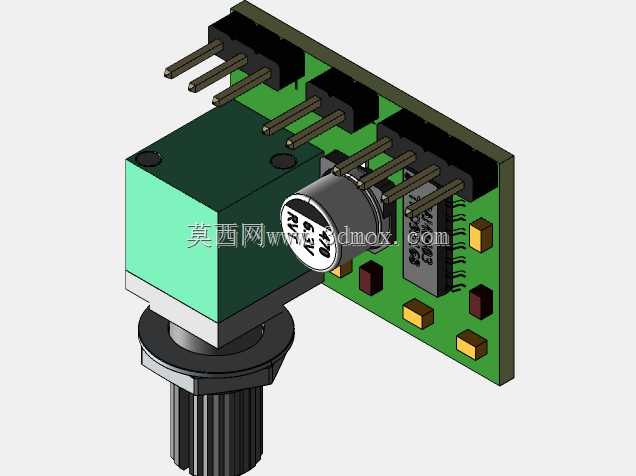

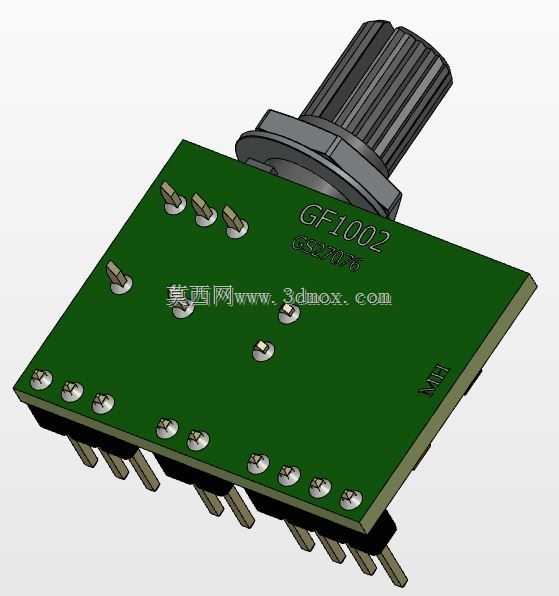

　　不用额外在设备外壳上单独开孔布置电源开关，调节音量时顺时针拧到端点就能接通电源，继续旋转即可同步增大音量，逆时针拧到端点直接切断电源，操作逻辑符合大众使用习惯，也减少了整机的外部部件数量，降低外壳开模的复杂度。做结构设计对接这块板的时候，首先要明确它的安装边界，整个PCB板的轮廓是规整的矩形，板上最高的部件是立式安装的电位计，其次是顶部的电解电容，其余阻容元件与PAM8403主芯片都是贴装在PCB表面，高度远低于前两个部件，所以在设计设备内部安装腔的时候，要给电位计预留足够的伸出长度，保证旋钮安装后能在外壳面板上正常转动，同时电解电容上方要留出至少2mm的安全间隙，避免装配时挤压电容引脚导致虚焊或者元件损坏。

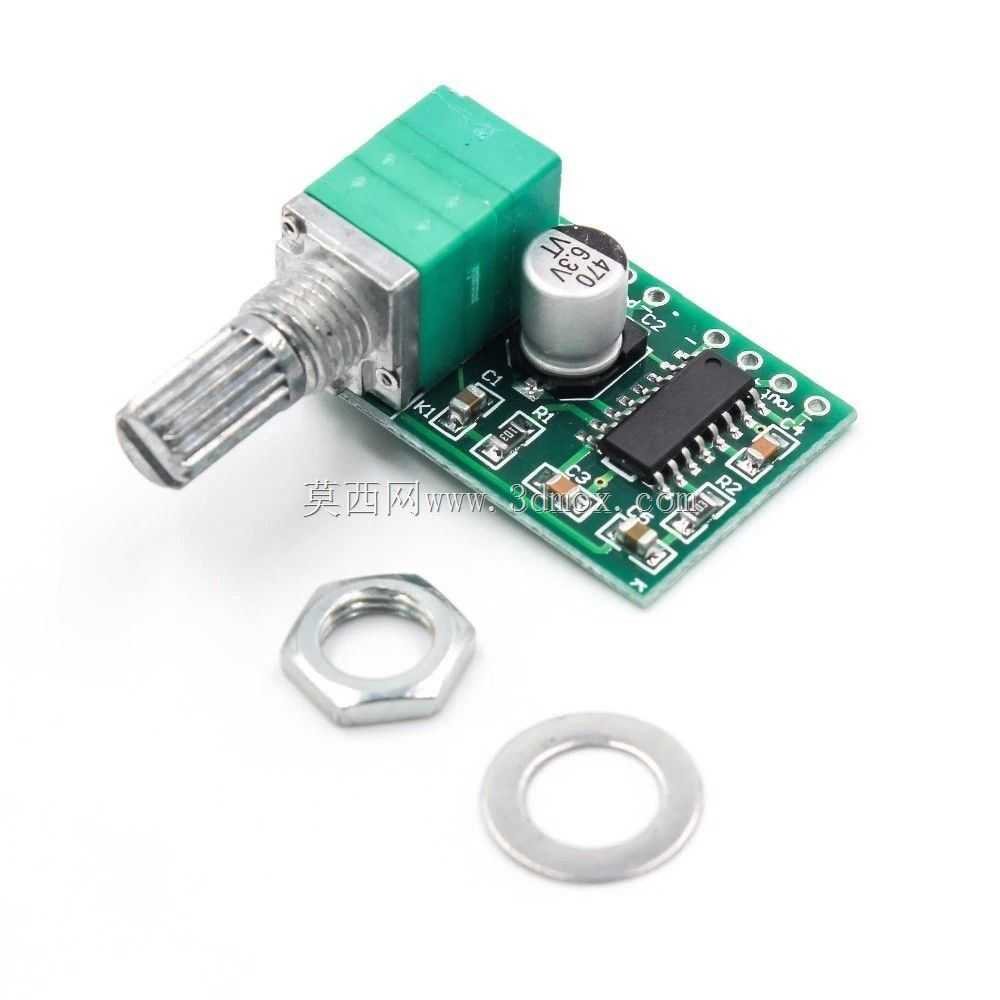

　　配套的六角螺母与平垫是用来固定电位计的，安装时电位计的螺纹轴穿过面板预留的安装孔，先套上平垫再拧六角螺母，就能把整个板体牢牢固定在设备面板内侧，这种固定方式不用在PCB上额外打安装孔，也省掉了铜柱、螺丝这类额外的固定件，装配效率很高，不过设计时要注意电位计安装孔的中心到PCB板边缘的距离，要给六角螺母留出足够的拧动空间，避免装配时扳手卡到板上的元件。从电路布局的设计思路来看，这块板把供电输入、音频输入接口布置在板的侧边，扬声器输出接口布置在另一侧，走线时强弱电分离，音频输入走线尽可能短，减少外界干扰窜入音频通路带来的底噪，电解电容布置在芯片供电引脚附近，能有效滤除供电纹波，保证5V供电不稳定时功放芯片也能稳定工作，不会出现声音卡顿、

　　爆音的问题。实际选型时要注意，这类板的电位计旋转阻尼手感适中，不会出现太松一碰就变音量、太紧拧不动的问题，轴径是通用的6mm规格，市面上常见的塑料旋钮、金属旋钮都能直接适配，不用专门定制旋钮部件。在做嵌入式设备集成时，如果设备内部空间比较紧凑，要注意板体边缘不要和其他金属部件直接接触，避免短路，必要时可以在板背面贴一层绝缘麦拉片，提升整机的电气安全性。另外它的散热设计是依靠PCB板本身的铜箔散热，不用额外加装散热片，只要安装时不要把芯片完全密封在不透气的空间里，正常5V供电满功率输出时，芯片温度也会保持在合理范围内，不会出现过热保护的情况。很多做小型DIY音频设备的工程师喜欢用这款板，就是因为它的集成度足够高，把所有功放需要的外围元件都预先焊接调试好了，不用自己逐个焊接阻容元件调试参数，拿到手只要接好供电、音源、扬声器就能正常工作，不管是做快速原型验证还是小批量量产的消费类小音箱，都能很好地适配，结构设计时只要处理好电位计的固定与板体的绝缘防护，基本不会出现装配或者使用上的问题。
