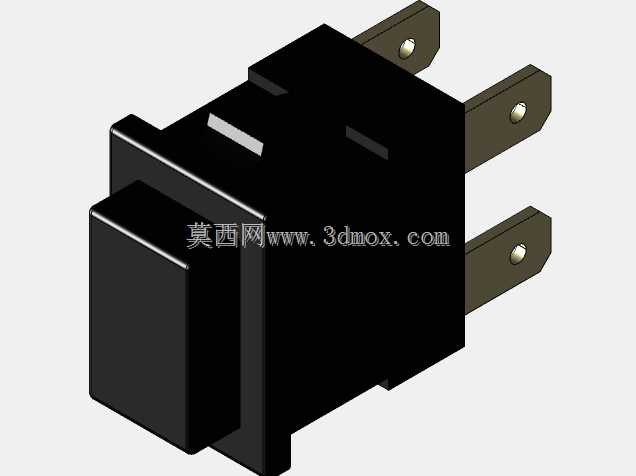

工业控制用面板式微型按钮结构

　　这类微型按钮在工业控制场景里的应用覆盖范围极广，小到桌面式小型测试治具的启停触发，大到成套低压控制柜的面板操作点位，甚至是小型消费类工业设备的功能切换按键，都能见到同结构产品的身影。不同于大尺寸的主令控制按钮，这类微型按钮的安装占用空间极小，适配19.3x12.9的标准面板切口，不需要在面板上预留过大的开孔区域，对于排布密集的操作面板来说，能在有限的面板区域内布置更多功能按键，同时不会让操作区域显得拥挤杂乱。从实际使用的工况来看，这类按钮支持单极、双极的回路配置，同时覆盖锁定式与瞬时触发两种动作模式，瞬时款多用于点动控制场景，比如设备的寸动调整、测试信号触发，按下时接通回路、松手即刻复位断开；锁定款则多用于功能状态切换，

　　比如设备电源的通断控制、工作模式的切换锁定，按下后保持接通状态，再次按压才会复位断开，能适配不同的控制逻辑需求。电气参数层面，这类按钮的感应电流额定值可达8A，峰值耐受电流能到12A，适配250V交流的工作回路，不管是照明类负载还是非照明类的常规控制负载都能可靠承载，不会因为短时的电流冲击出现触点熔焊的问题。从结构设计的思路来看，按钮整体采用卡扣式的面板安装结构，不需要额外的固定螺母，从面板正面推入即可完成卡装固定，安装效率比传统螺纹固定的按钮高很多，后期维护更换的时候也不需要拆动面板背面的布线，直接从正面撬动就能取出替换，大幅降低了现场运维的工作量。按钮的操作帽做了差异化的配色区分，红色款多用于停止、急停类的警示操作点位，

　　透明浅绿色款多用于带指示灯的信号反馈点位，黑色款则作为常规的功能启动、模式切换按键使用，现场操作人员能通过按键颜色快速区分功能，降低误操作的概率。引脚部分采用直插式的焊片结构，既可以直接焊接在PCB板上作为板载控制按键使用，也可以搭配快速接线端子实现面板与控制板的分体式布线，适配不同的设备内部布线方案。按钮的驱动部分做了开槽致动器设计，按压过程的行程反馈清晰，不会出现虚位、卡滞的问题，长期按压操作的手感一致性好，触点部分采用耐氧化的合金材质，即便在多尘、有轻微凝露的工业现场环境下，也能保证接触可靠，不会出现接触不良导致的信号丢失问题。建模过程中需要重点注意安装边界的尺寸匹配，面板切口的公差需要控制在±0.1mm范围内，

　　卡扣的弹性变形量要预留足够的装配间隙，避免安装时出现卡扣断裂或者装配后松动脱落的问题；按钮按压行程的活动空间需要和周边结构预留至少2mm的安全距离，避免按压过程中和周边的面板标识、相邻按键产生干涉。操作帽的表面做了细微的磨砂纹理处理，既可以避免操作时手指打滑，也能在长期使用后不容易残留指纹和污渍，保持操作面板的整洁度。按钮本体的外壳采用阻燃级的工程塑料材质，能满足低压电器的阻燃要求，即便回路出现短时过载升温，也不会出现外壳熔融起火的安全隐患。在做设备结构选型的时候，需要根据实际的控制回路负载选择对应极数的按钮款型，同时根据操作逻辑选择瞬时或者锁定的动作结构，避免选型错误导致控制逻辑无法实现；如果需要带灯指示的款型，要提前预留指示灯的布线空间和引脚焊接位置，保证装配后指示灯的光线能均匀透过透明操作帽，实现清晰的状态反馈。
