12mm方形贴片式轻触瞬时按钮结构

　　在消费电子、嵌入式开发板、小型工控终端的PCB板级设计里，这类12mm方形瞬时按钮是出镜率极高的板载操作元件，很多工程师在做原型验证或者小批量设备打样时，都会优先选用这类成熟的按键结构。不同于带自锁结构的电源按键，这类瞬时按钮的核心逻辑是按下时导通回路、松开后依靠内部弹片自动复位断开，刚好匹配触发式的操作需求，比如开发板上的复位触发、小型设备的功能点按、手持终端的单键操作场景，都能看到这类按键的应用。

　　从实际选型的安装边界来看，这款按键的外形为标准12mm见方的基座，贴片式弯角引脚的设计完全适配常规波峰焊或者回流焊的SMT生产工艺，不需要在PCB上开过大的安装孔，引脚的跨距刚好匹配通用的焊盘封装，工程师在做PCB Layout的时候，直接调用标准12mm轻触开关的封装就能完成布局，不需要额外调整走线间距。按键顶部的操作帽直径覆盖了基座大部分区域，相比更小尺寸的6mm、8mm轻触按键，更大的按压面能降低用户操作时的对位要求，哪怕是戴薄劳保手套操作小型工控设备，也能准确触发按键，不会出现按偏、漏触的问题。

　　从结构设计的细节来看，这款按键的基座采用耐高温的工程塑料材质，能够承受SMT焊接时的高温冲击，不会出现过炉后基座变形、引脚偏移的问题。基座上的金属定位片一方面起到固定内部弹片的作用，四个角的凸点刚好卡在塑料基座的定位槽里，能避免多次按压后金属片移位导致的手感变差；另一方面金属片的平整度也能保证按键贴装时和PCB表面的贴合度，减少虚焊的概率。按键内部的接触弹片采用弹性合金材质，按动时的触发行程控制在合理区间，既不会因为行程太短导致误触发，也不会因为行程太长让操作手感拖沓，触发时的反馈力度均匀，按动时的清脆触感能让操作人员明确感知到按键已经触发，不需要额外增加触发提示的反馈电路。

　　在实际项目应用里，这类按键除了用在树莓派这类开源开发板的复位、功能触发引脚之外，在小型桌面外设、家用小电器的控制面板、简易工控模块的手动触发端都能适配。比如做小型数据采集模块的时候，面板上不需要复杂的多键操作，只需要一个按键做手动触发采集、复位校准的功能，选用这款按键就不需要额外设计按键的固定结构，直接贴装在PCB对应位置，面板上预留对应尺寸的开孔就能完成装配，能大幅简化结构设计的工作量。相比带外壳安装的立式按键，这类贴片式按键不需要额外的固定螺母、卡扣结构，整体装配高度更低，适合做薄型化的终端设备，不会因为按键的安装高度挤占设备内部的走线空间。

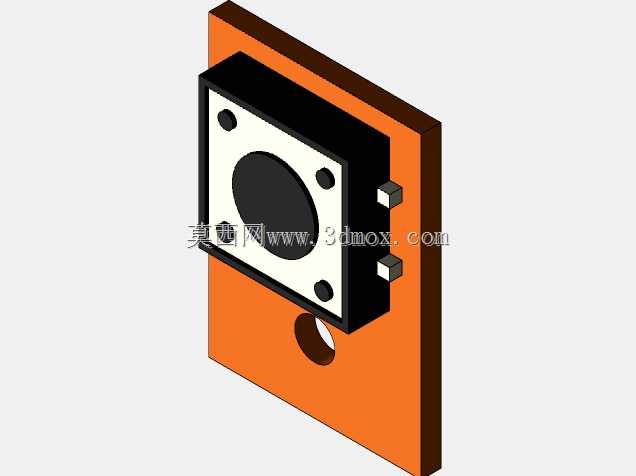

　　做三维建模的时候，这款按键的结构细节需要重点关注几个装配公差：首先是引脚的成型角度，弯角处的弧度要匹配SMT吸嘴拾取的平整度，不能出现引脚翘曲导致贴装偏移；其次是按键顶部的活动行程，建模时要预留出按压后的下沉空间，避免面板开孔和按键帽干涉，导致按键按到底也无法触发；还有基座底部和PCB贴合的平面度，四个引脚的共面度误差要控制在SMT工艺允许的范围内，不然过炉后会出现一侧引脚虚焊的问题。另外，按键的金属外壳部分如果设计需要接屏蔽地的话，建模时还要预留出焊盘的连接位置，把金属定位片的边缘和PCB上的屏蔽地焊盘对应，焊接后就能起到按键的静电屏蔽作用，提升设备在电磁复杂环境下的抗干扰能力。

　　很多新手工程师在选型这类按键的时候，容易忽略按键的操作力参数，这款按键的按动压力处于适中区间，既不会因为压力太轻放在包里被挤压误触发，也不会因为压力太大按动时需要刻意用力，适合大多数通用操作场景。在做结构验证的时候，还要注意按键的使用寿命，这类成熟结构的轻触按键按动次数能满足常规设备的全生命周期使用需求，不需要频繁更换，对于不需要高频次按动的复位、触发功能来说，可靠性完全足够。在三维模型的装配过程中，还要注意按键和面板之间的间隙，预留0.1-0.2mm的间隙避免温度变化时塑料面板膨胀挤压按键帽，导致按键长期处于被按压的导通状态，影响设备的正常使用。
