塑料收纳盒注塑成型模具结构设计

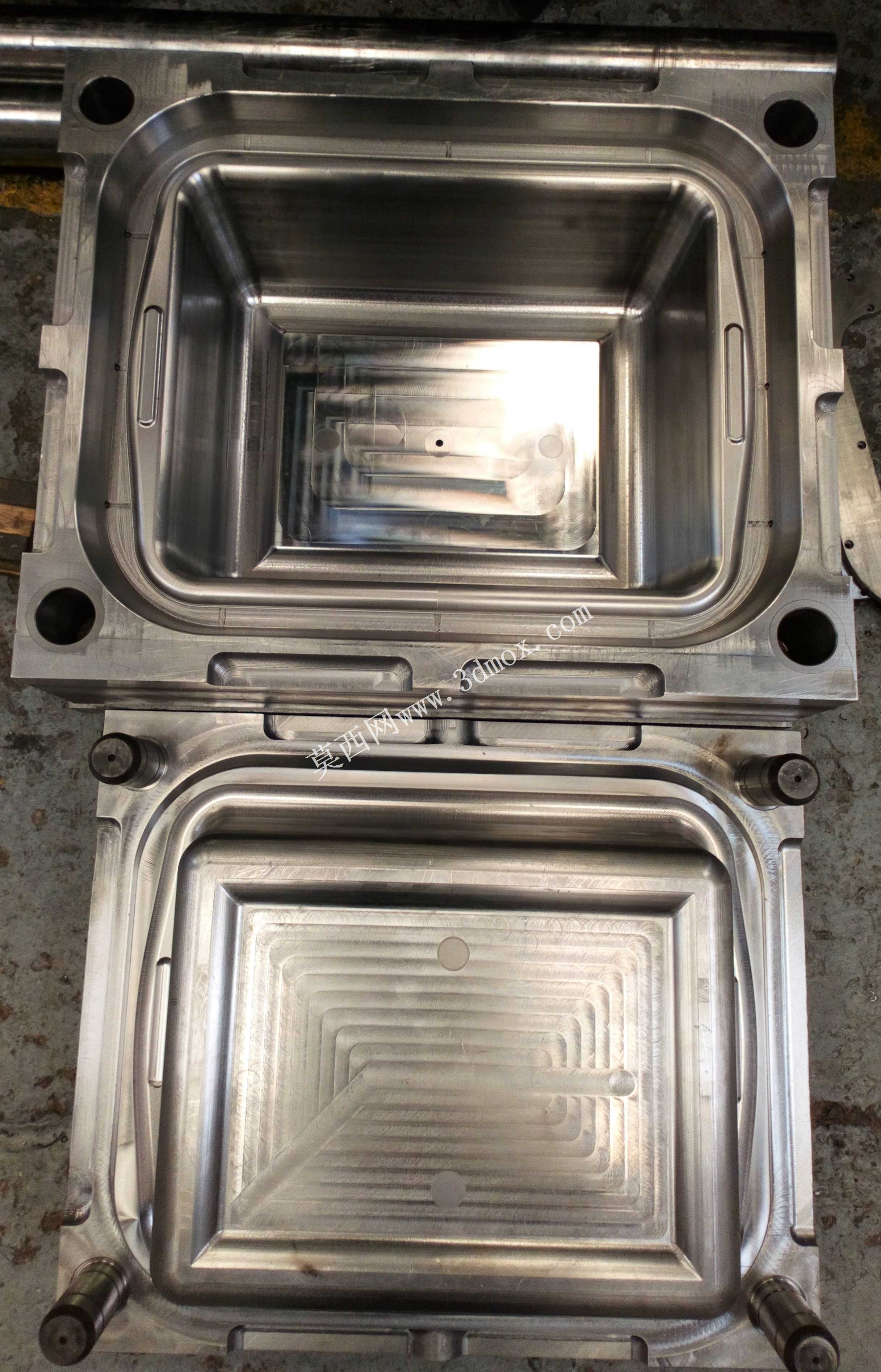

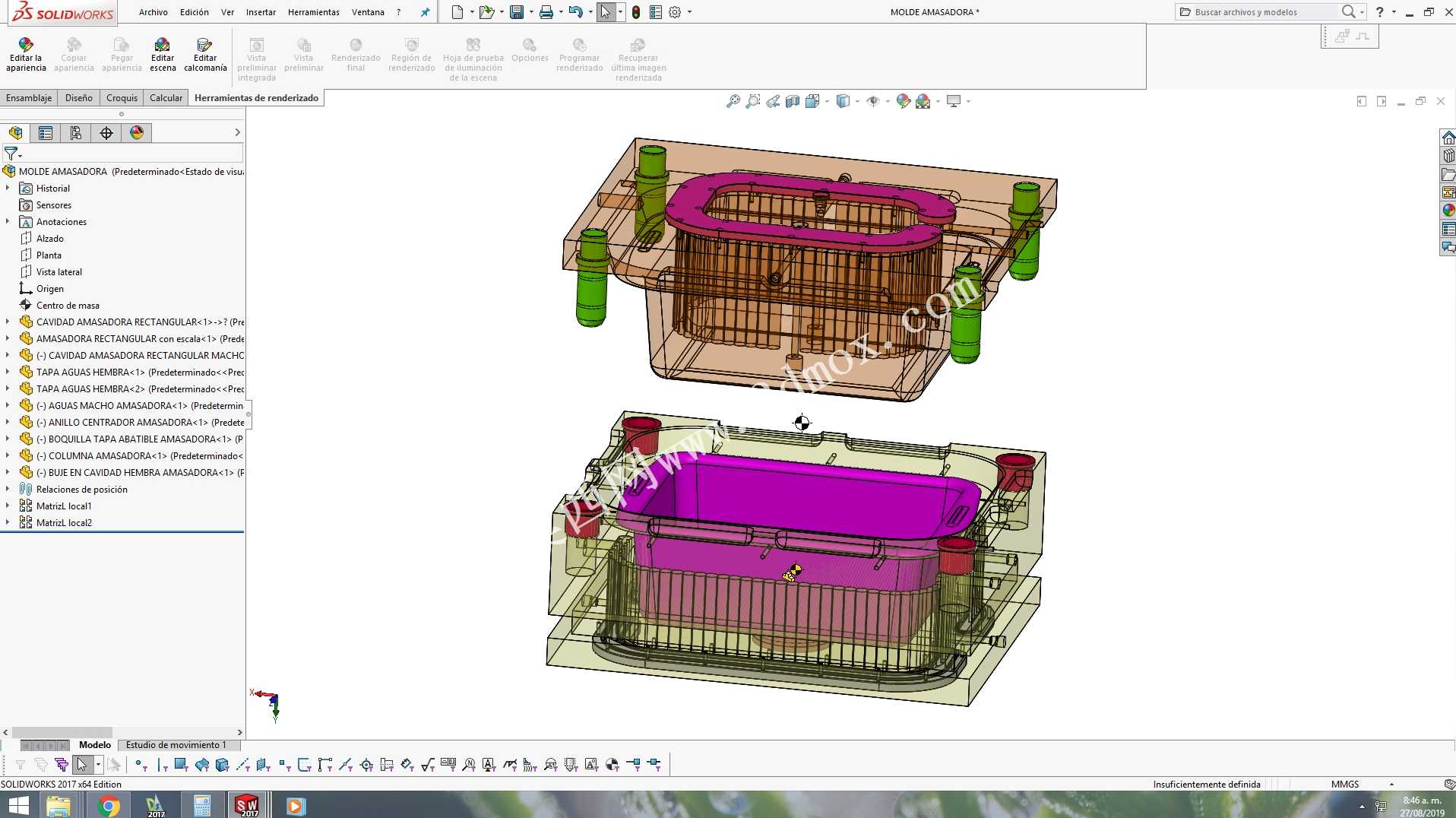

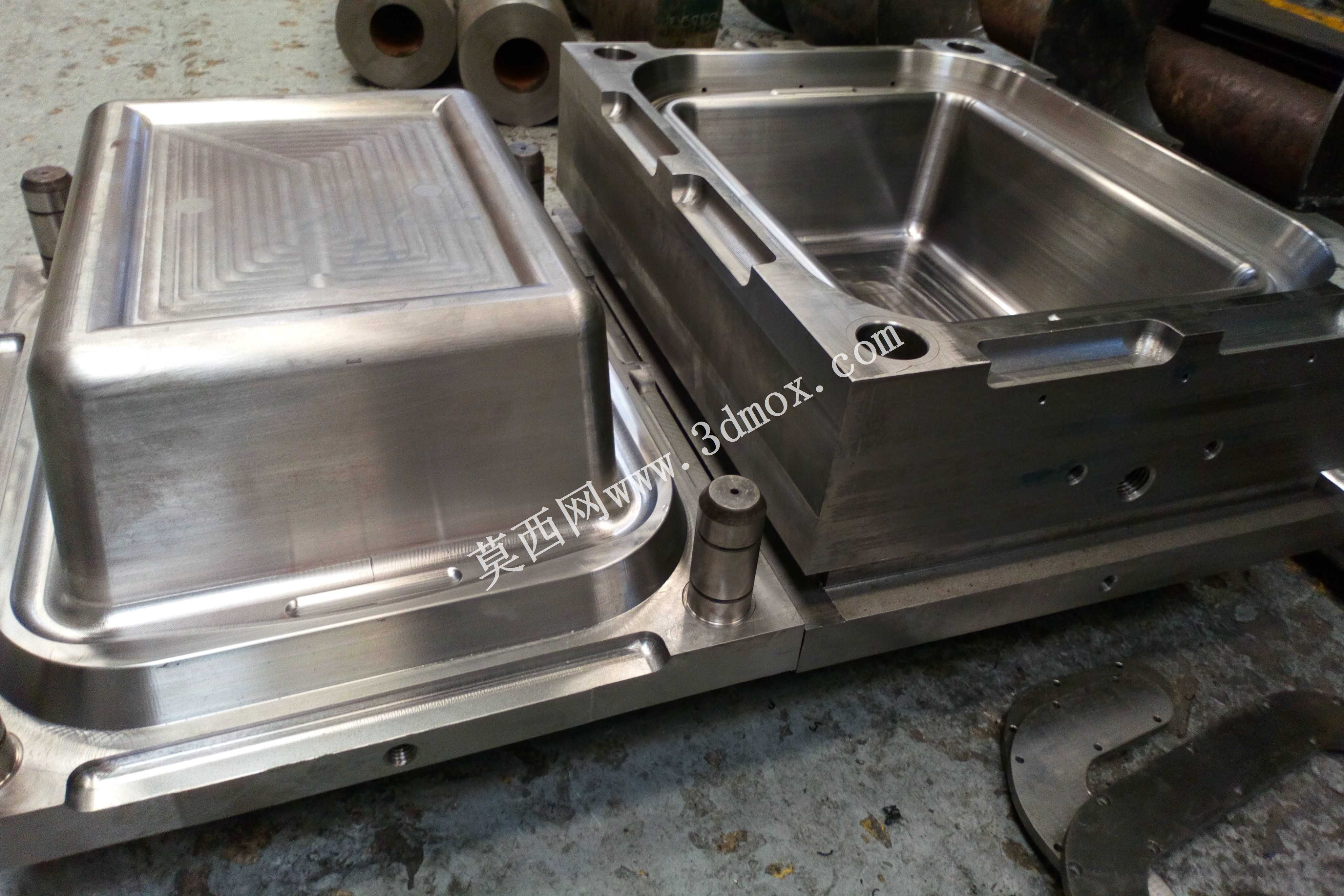

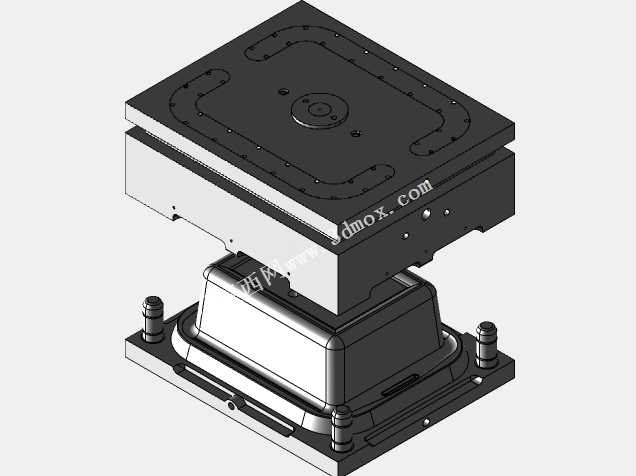

这套模具主要应用于日用塑料制品加工领域，针对带翻边结构的敞口类塑料收纳盒产品设计，适配卧式注塑机的安装使用需求，可实现批量连续化注塑生产，产出的塑件可直接用于家居收纳、办公物件整理等日常场景，成型后的塑件表面光洁度均匀，边缘无多余飞边，尺寸一致性可满足日常使用的装配与堆叠要求。模具采用上下两板模的基础结构布局，定模部分设置对应塑件外轮廓的型腔，动模部分设置匹配塑件内凹结构的型芯，整体开合模行程经过精准核算，既保证塑件脱模时有足够的顶出空间，又不会超出常规注塑机的开模行程上限，适配多数通用规格卧式注塑机的安装尺寸边界，无需对设备进行额外改造即可上机使用。设计过程中重点考虑了塑件的成型收缩率补偿，针对PP类常用日用塑料的收缩特性预留了合理的缩放余量，保证成型后的塑件尺寸符合设计公差要求。浇注系统采用侧浇口进料方式，浇口位置设置在塑件边缘非外观面区域，既可以保证熔融塑料在型腔内的流动填充均匀，避免出现缺胶、熔接痕等成型缺陷，又能在后续浇口去除工序中减少对塑件外观面的损伤，降低后处理的人工成本。冷却系统围绕型腔与型芯做环绕式水路布局，水路间距与到模腔壁的距离经过热传导模拟优化，可保证注塑过程中模温均匀稳定，缩短塑件冷却定型时间，提升整体生产效率，同时避免因冷却不均导致的塑件翘曲变形问题。顶出机构采用顶杆与顶块组合的顶出方式，顶出点位均匀分布在塑件的受力均匀区域，顶出过程平稳无卡顿，可避免顶出时塑件出现顶白、变形等问题，保证塑件的成型良率。模具的导柱导套设置在模架四角，配合精度经过严格管控，开合模过程中无偏移卡滞，可保证长期批量生产过程中的模具对位精度，减少模具磨损，延长模具使用寿命。整套模具的结构紧凑，各部件的安装维护空间预留充足，日常生产中的清理、易损件更换操作都可在机台上快速完成，无需整体拆卸模具，可有效降低生产过程中的停机维护时间，适配规模化量产的生产需求。
