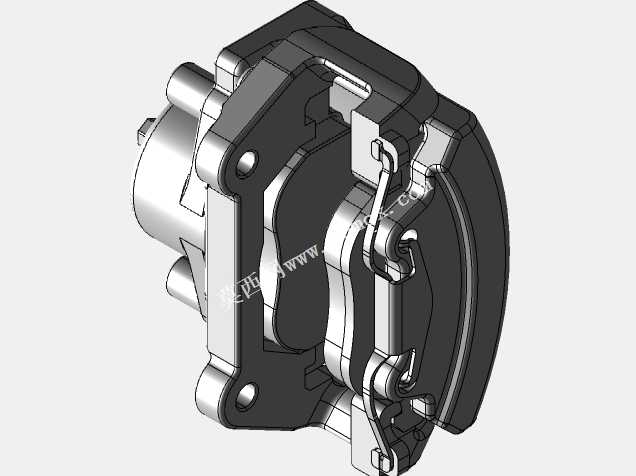

Vectra C轿车前轮浮动式制动卡钳结构

该卡钳是乘用轿车前轮制动系统的核心执行部件，主要适配家用前驱轿车的前轴轮端安装位，日常行驶中承担车辆减速、驻车制动辅助、紧急工况下制动力输出的核心作用，是保障车辆行驶主动安全的关键零部件。在日常城市通勤、高速巡航、山路连续制动等场景下，该卡钳通过液压驱动将制动液的压力转化为夹紧摩擦力，作用于随车轮转动的制动盘两侧，通过摩擦作用消耗车辆动能，实现车速的平稳控制。

从功能特性来看，该结构采用浮动式卡钳设计，相比固定式对向活塞卡钳结构更紧凑，整体重量更轻，适配家用轿车的轻量化设计需求，同时内置的滑动导向结构可保证制动过程中两侧刹车片均匀贴合制动盘，避免偏磨问题，延长摩擦片的使用寿命。卡钳本体集成了制动分泵活塞、回位弹簧、刹车片限位结构、软管安装接口、排气螺钉位等完整功能单元，制动时液压油推动内侧活塞伸出，同时卡钳本体沿导向销滑动带动外侧刹车片同步夹紧制动盘，松开制动时活塞依靠密封圈的弹性形变自动回位，避免刹车片与制动盘产生拖滞摩擦，降低行驶过程中的不必要动力损耗。

从设计思路层面，该结构在测绘还原过程中严格遵循原车部件的装配逻辑，所有配合面的公差匹配、安装孔位的相对位置、活塞的行程空间都完全参照实车部件的参数设定，既保证了制动过程中各部件不会发生运动干涉，也兼顾了日常维护的便利性，刹车片更换、制动液排气等常规维保操作都可在不拆卸卡钳本体的前提下完成。外形尺寸方面，该卡钳整体轮廓适配15-16寸轮毂的内部安装空间，安装耳的孔距、导向销的直径与轮端羊角的安装位完全匹配，制动盘适配厚度为22-24mm的通风制动盘，刹车片的摩擦面面积经过匹配计算，可满足1.5-2.0L排量家用轿车的制动力需求，连续制动工况下的热容量设计可避免长时间制动后出现热衰减问题，液压接口采用标准制动软管连接规格，可直接适配原车的制动管路布局，无需额外改动管路走向。安装边界上，卡钳与轮毂内侧、减震器支腿、转向拉杆的相邻间隙都预留了足够的运动余量，在车轮上下跳动、转向动作过程中不会与周边部件发生剐蹭干涉，完全满足实车装配的空间要求。
