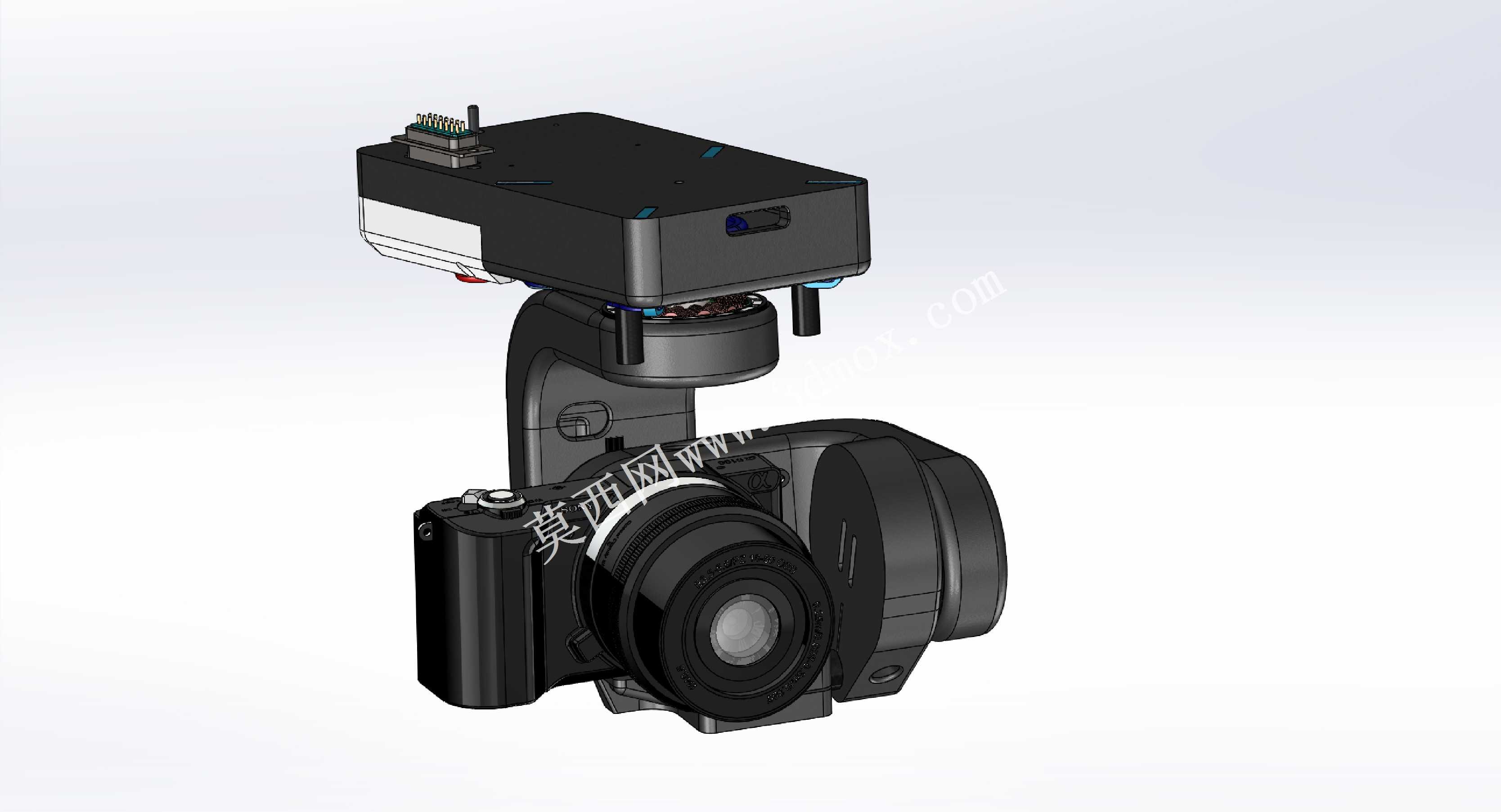

适配索尼A系列相机的无人机挂载万向节结构

该万向节结构主要面向低空航拍、无人机航测、影视外景航拍等应用场景，作为无人机与索尼A系列微单相机之间的核心连接载体，核心作用是在无人机飞行过程中抵消机身姿态变化带来的画面抖动，隔离飞行过程中的高频振动，保证相机拍摄画面的稳定性，同时支持相机在俯仰、横滚、航向三个轴向的角度调整，满足不同拍摄视角的构图需求，适配户外复杂气象条件下的长时间航拍作业。

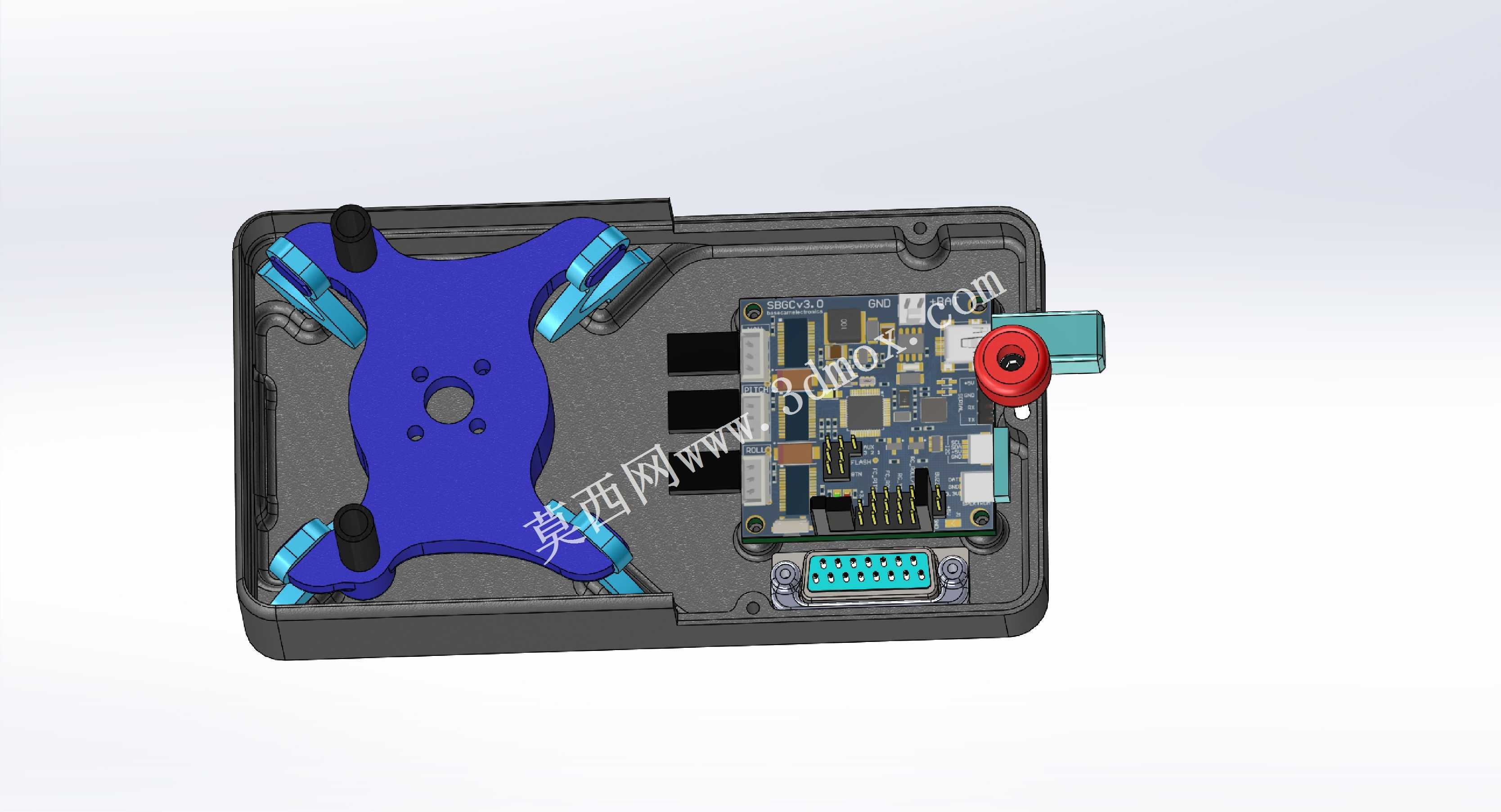

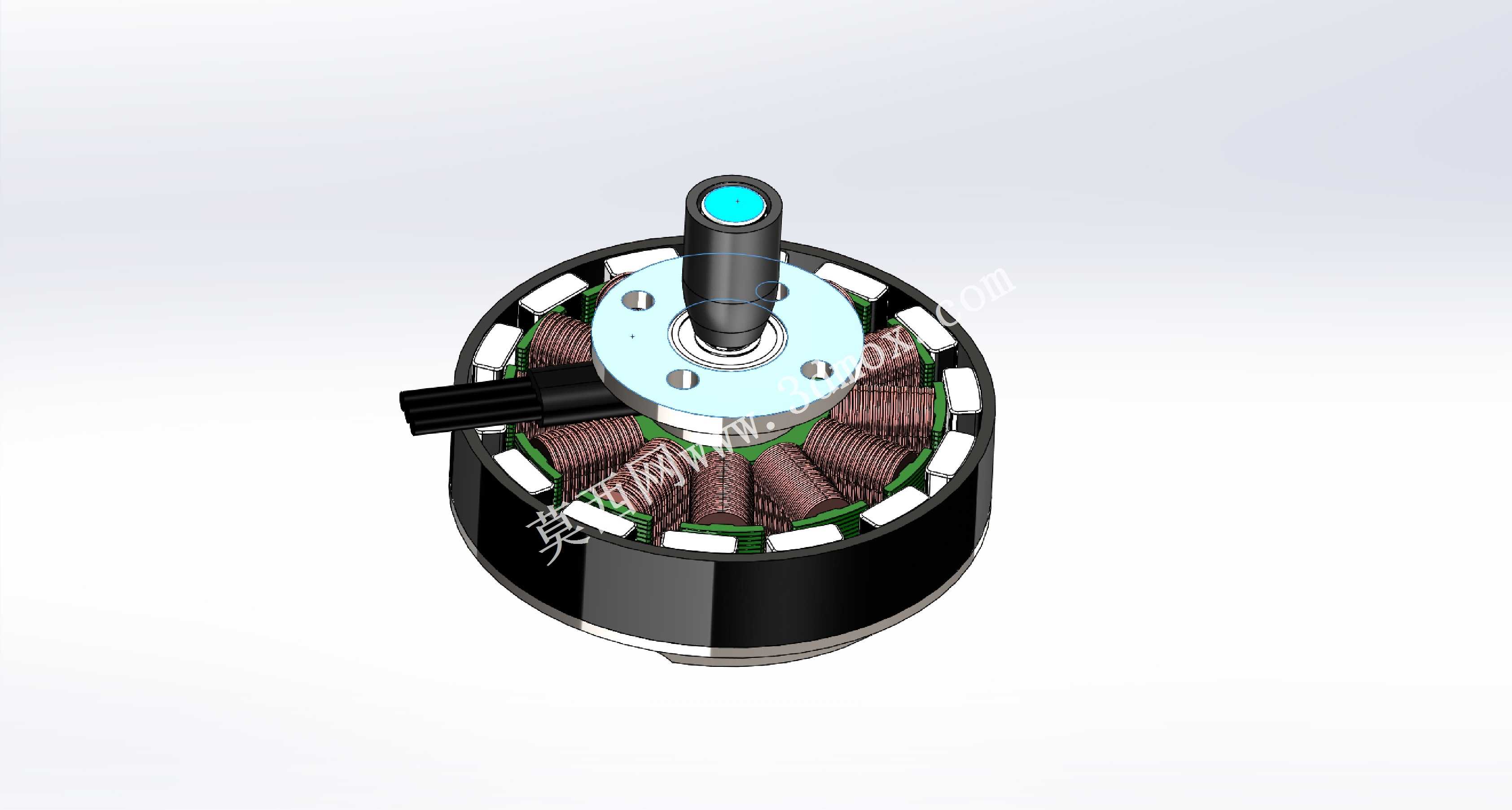

在功能特性上，该结构预留了适配SimpleBGC类型云台控制器的安装位，可兼容同类型的开源云台控制方案，能够实现三轴姿态的实时闭环调整；结构上预留了AS5048磁编码器的安装位置，可搭配编码器实现更高精度的电机位置反馈，大幅提升云台姿态控制的响应速度与角度精度，减少画面果冻效应。动力适配层面，该结构可直接适配ipower 4008型号云台电机，若搭配编码器使用，可根据实际安装需求对电机轴做适配性延伸调整，保证动力传输的同轴度与稳定性。

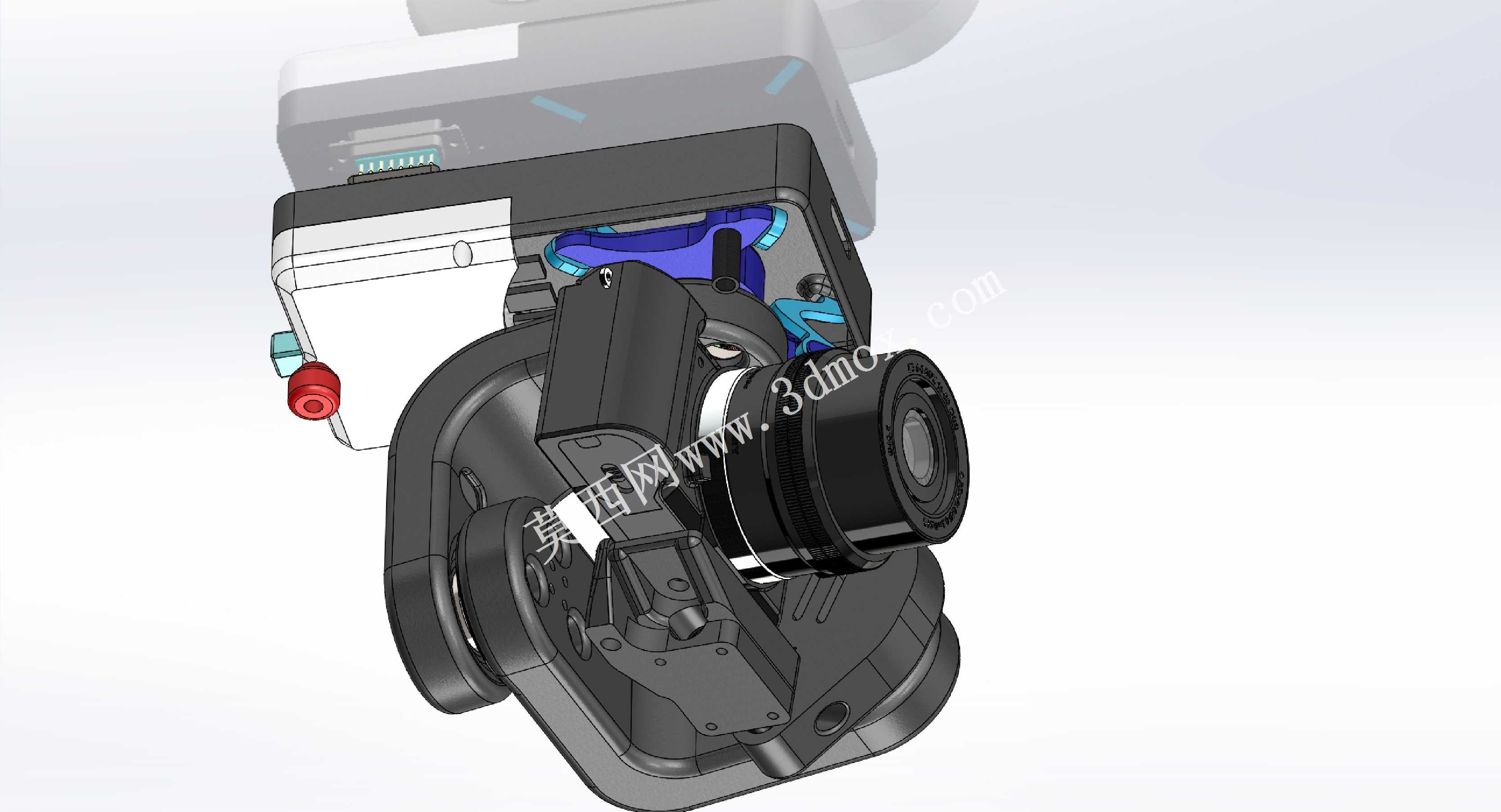

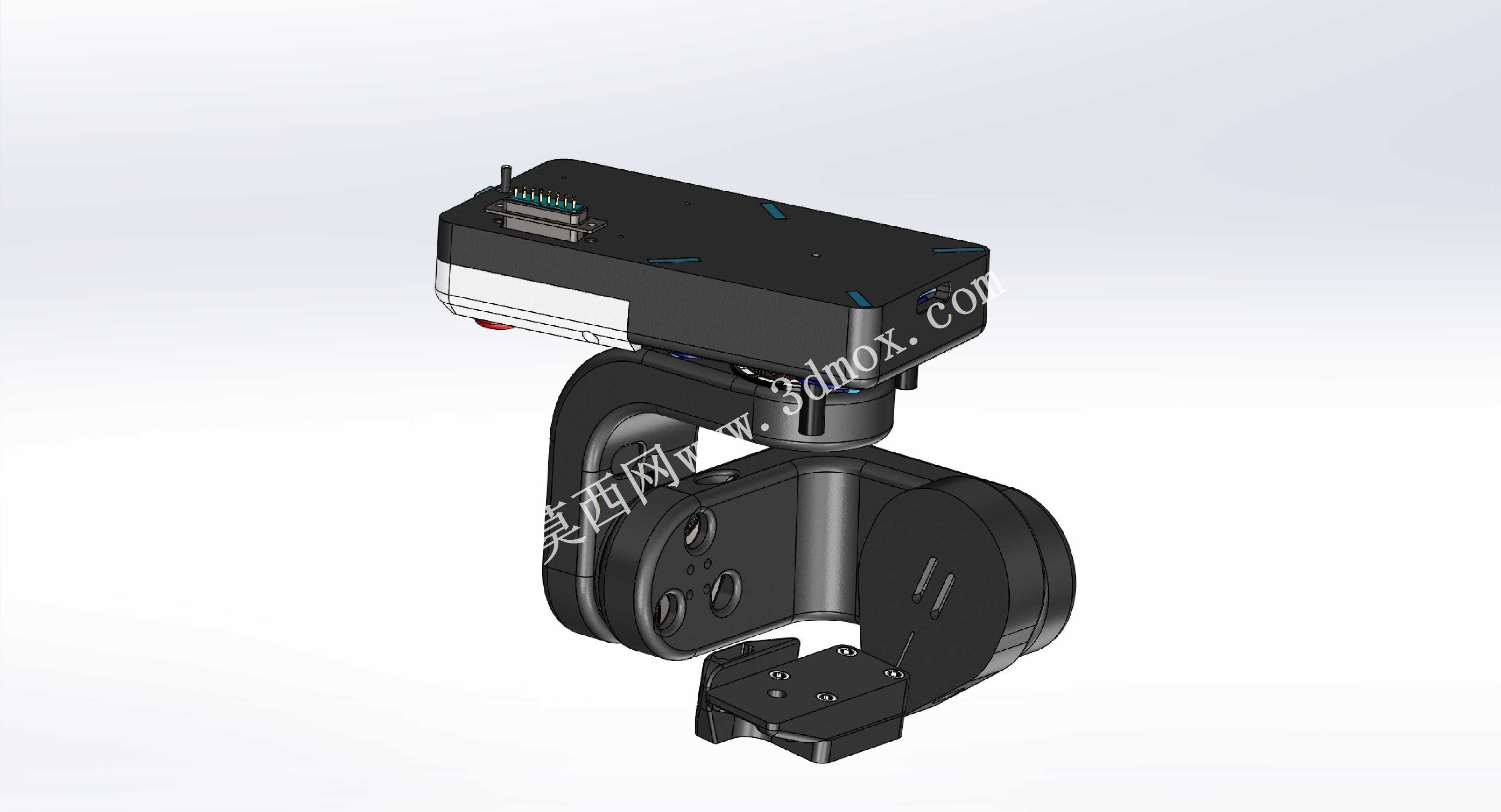

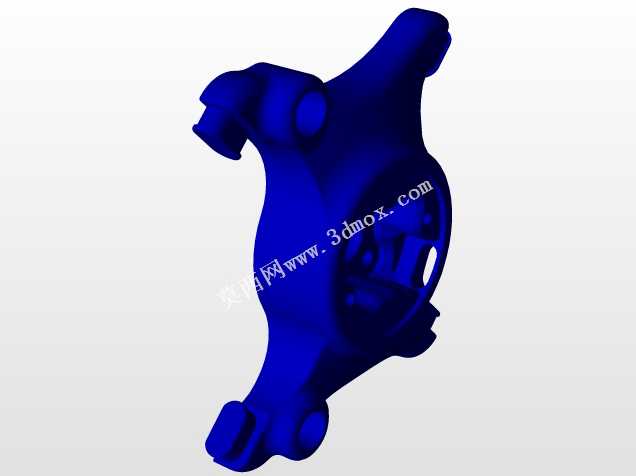

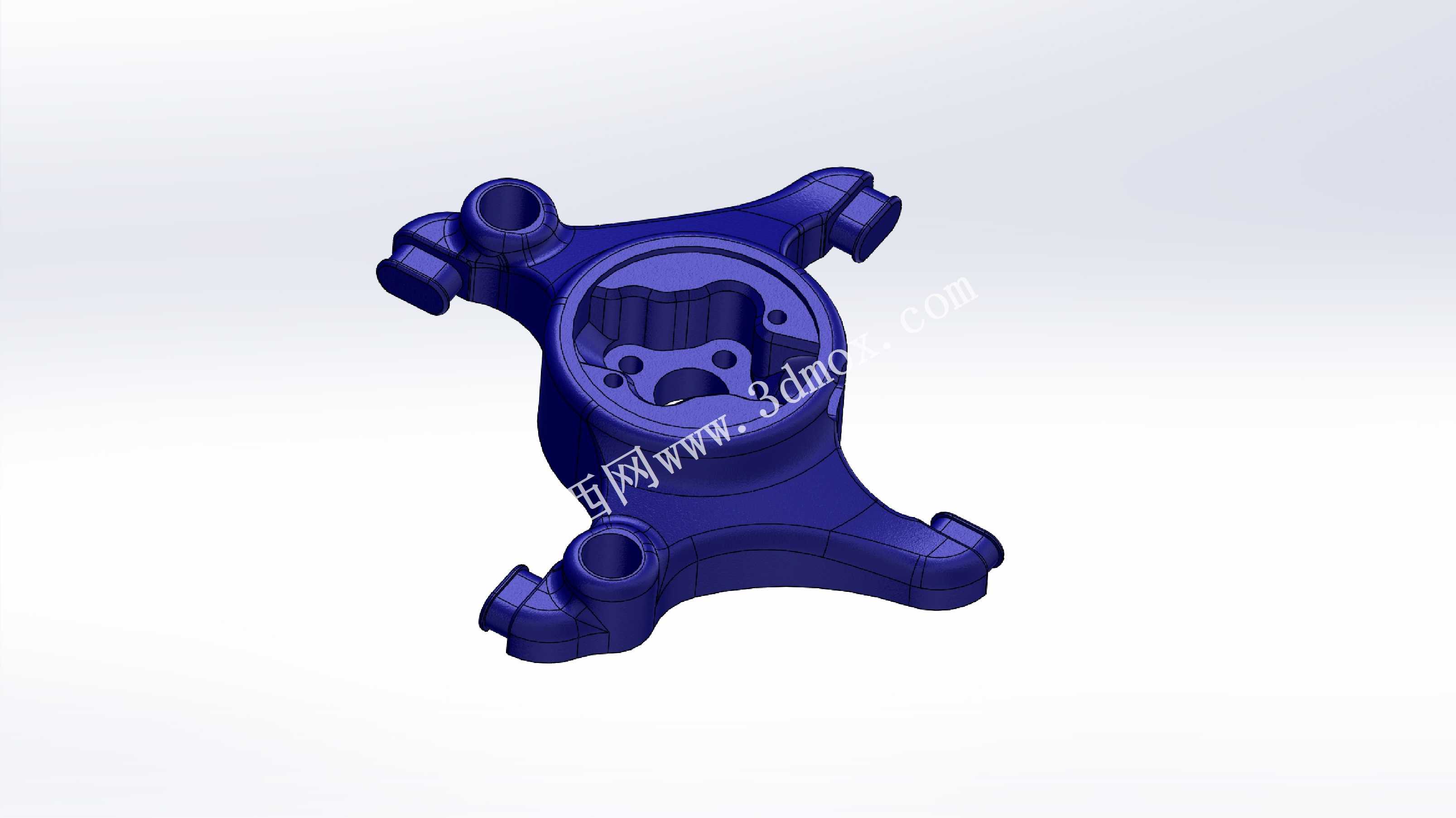

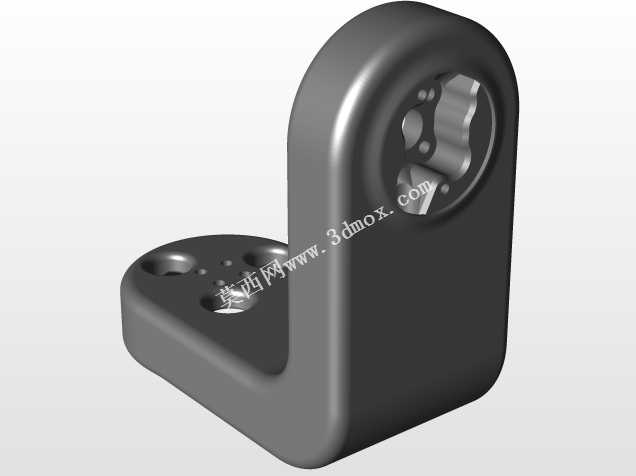

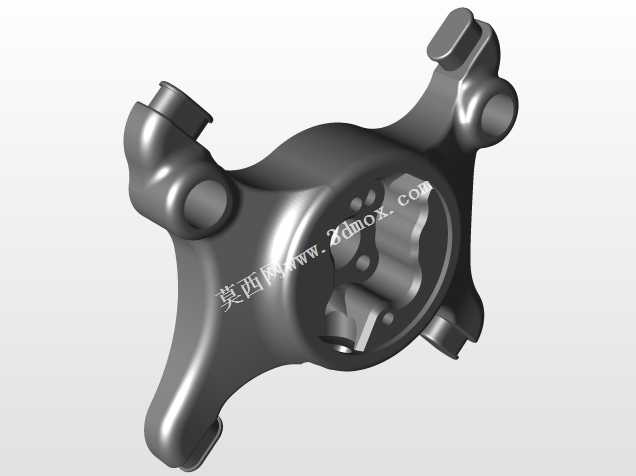

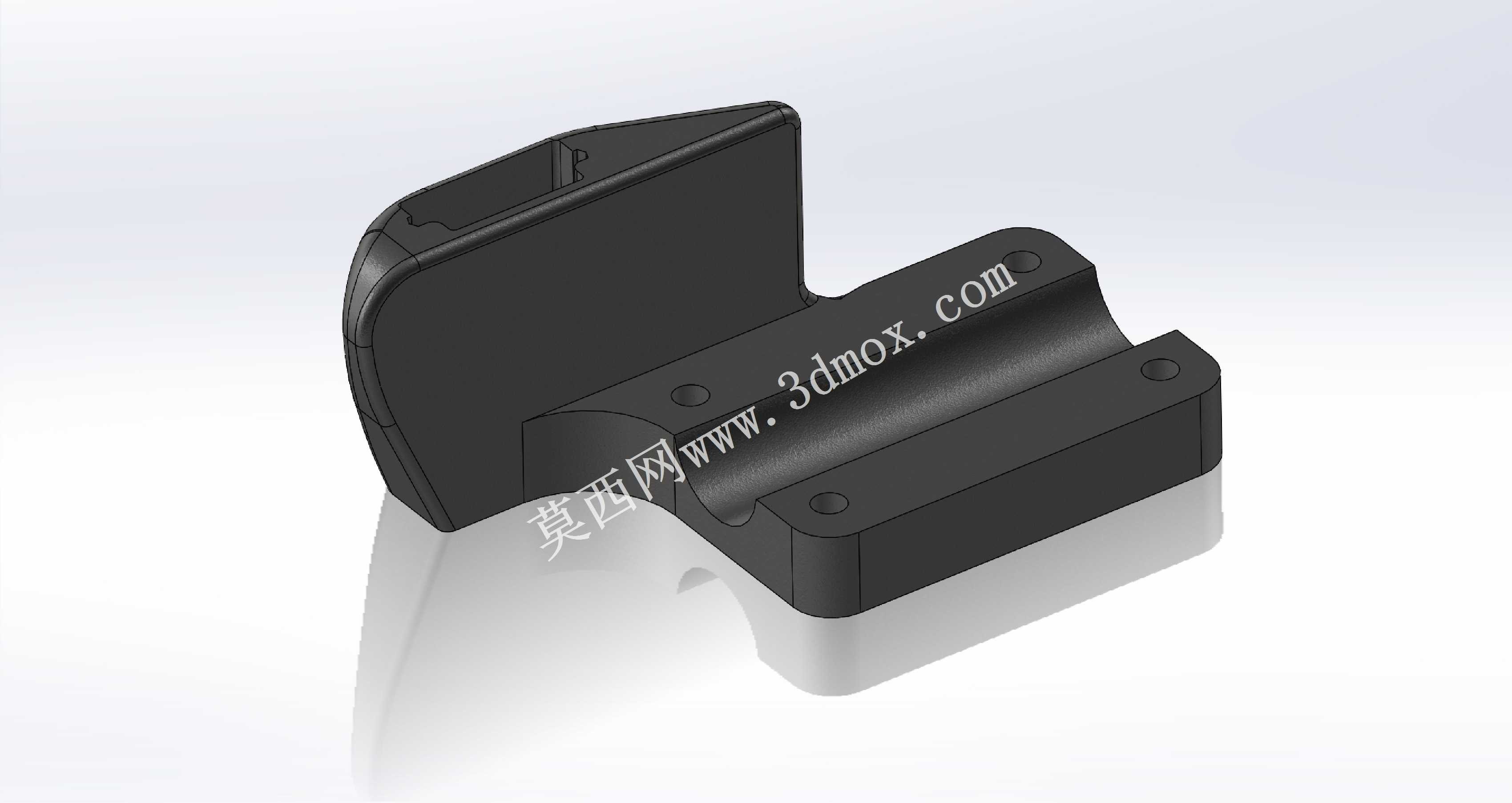

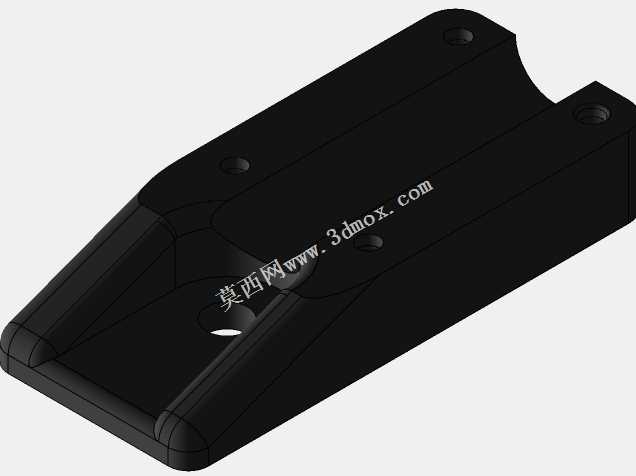

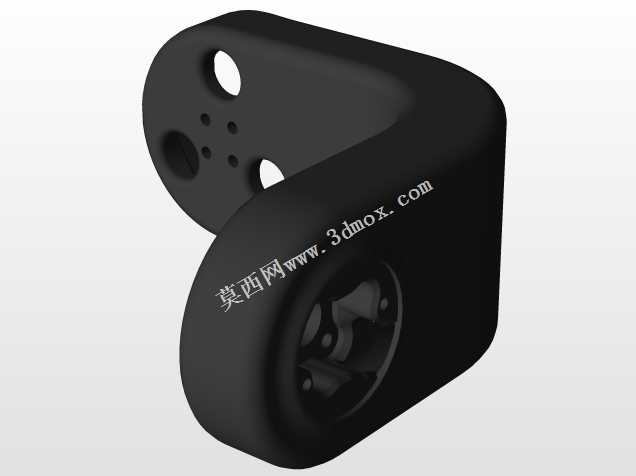

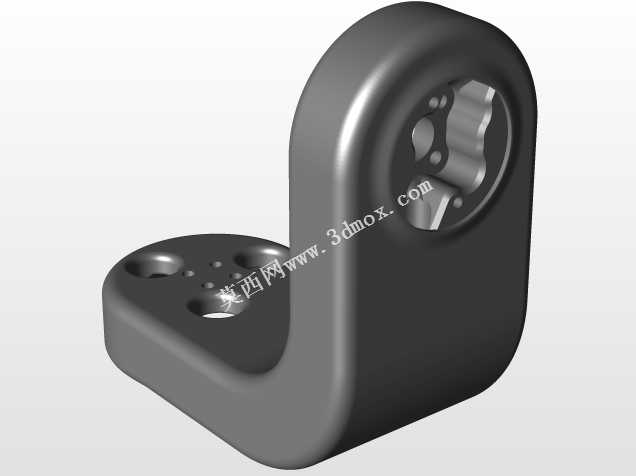

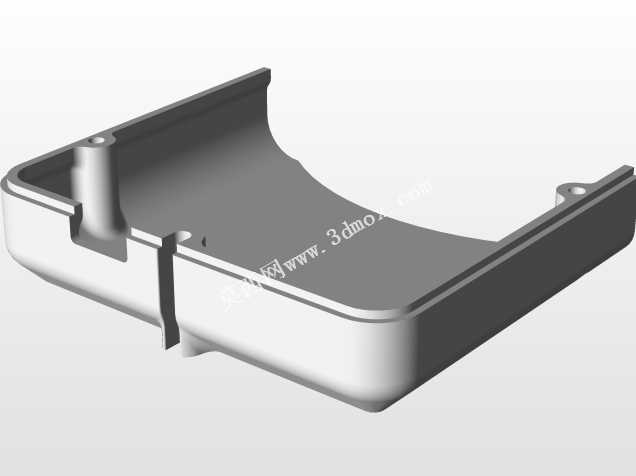

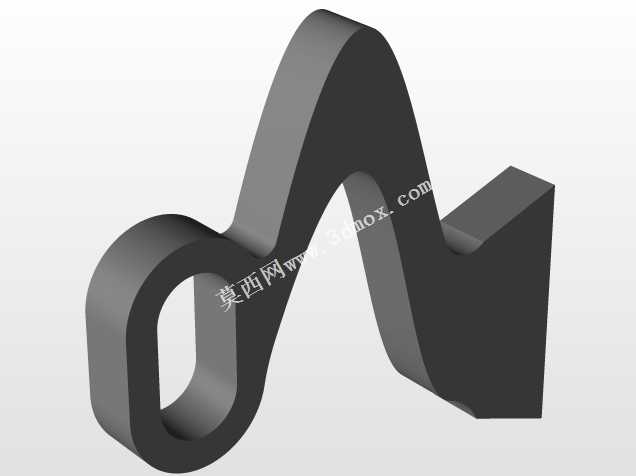

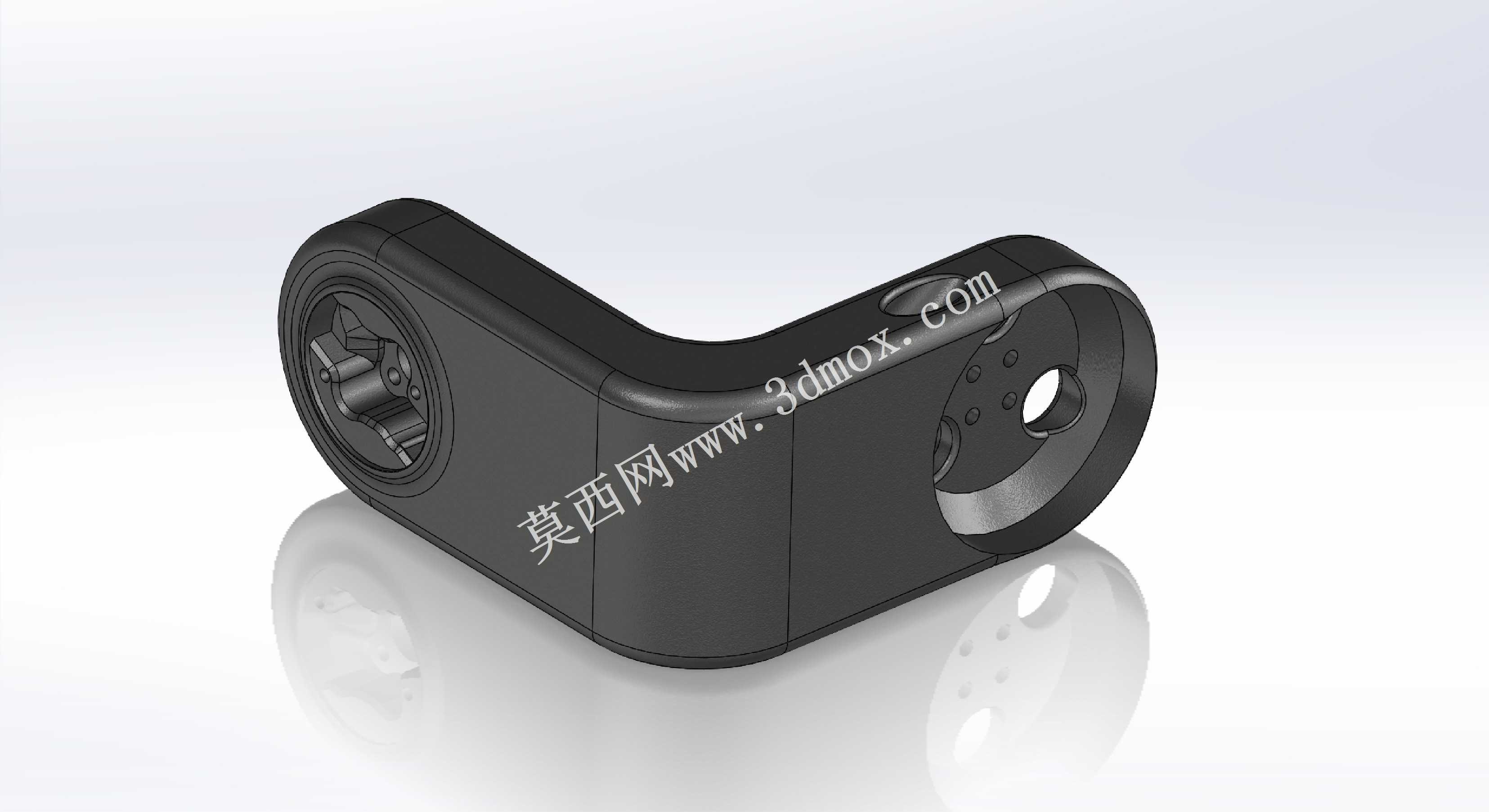

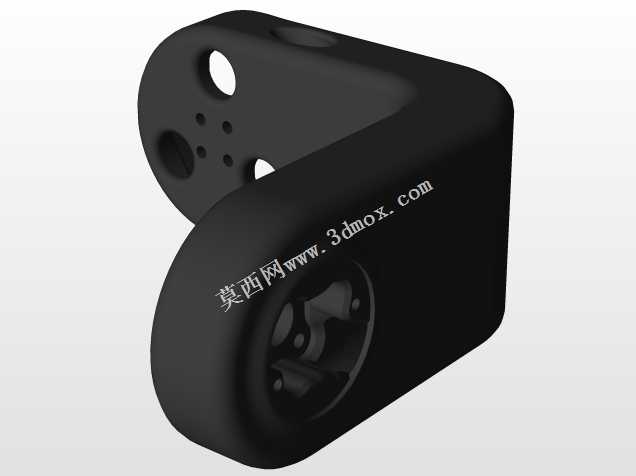

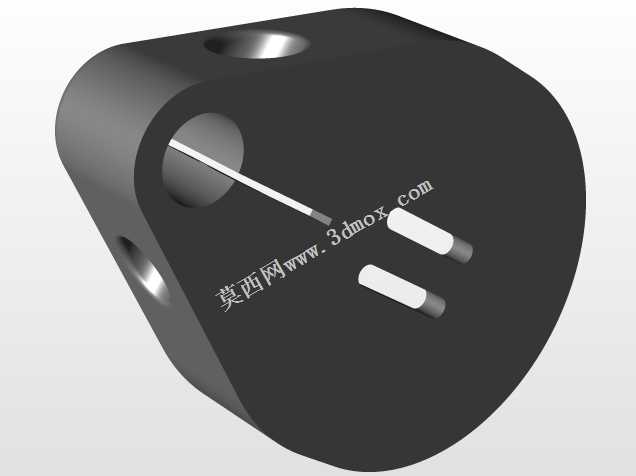

设计思路上，整体结构采用分体式模块化设计，分为上部挂载连接段、中部三轴转动支架段、下部相机固定段三个部分，上部挂载段可直接对接无人机底部的挂载接口，中部三轴支架采用轻量化的镂空结构设计，在保证结构强度的前提下尽可能降低整体自重，减少无人机的负载消耗，提升航拍续航时长；下部相机固定段做了仿形贴合设计，可紧密贴合索尼A系列相机的机身轮廓，避免飞行过程中相机出现松动移位。材质选择上，除TPU材质的减震隔离件采用柔性材质以吸收振动外，其余结构件均适配PC材质3D打印加工，兼顾结构刚性与加工便捷性，方便使用者根据自身需求做小批量定制调整。

安装边界层面，整体结构的上部挂载接口采用标准间距的安装孔位，可适配多数行业级航拍无人机的底部挂载平台，下部相机固定位的尺寸完全匹配索尼A5000等A系列微单相机的机身尺寸，预留了镜头转动的避让空间，不会遮挡镜头取景范围，同时预留了相机数据线、供电线的走线槽位，可实现相机与无人机飞控、图传系统的线路连接，不会出现线路干涉转动的问题；各轴向的转动角度预留了足够的活动范围，可实现俯仰方向90度垂直向下到水平向前的调整，横滚方向正负45度的姿态修正，航向方向360度连续旋转，满足不同拍摄场景的角度需求。
