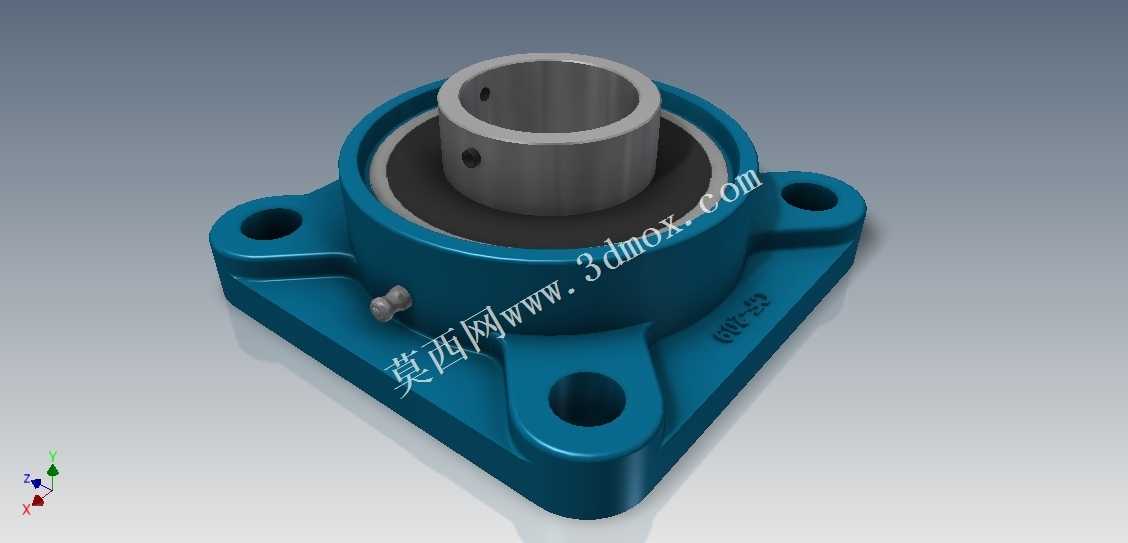

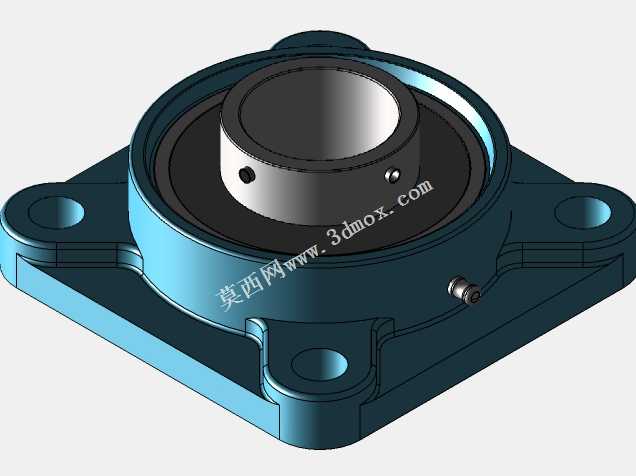

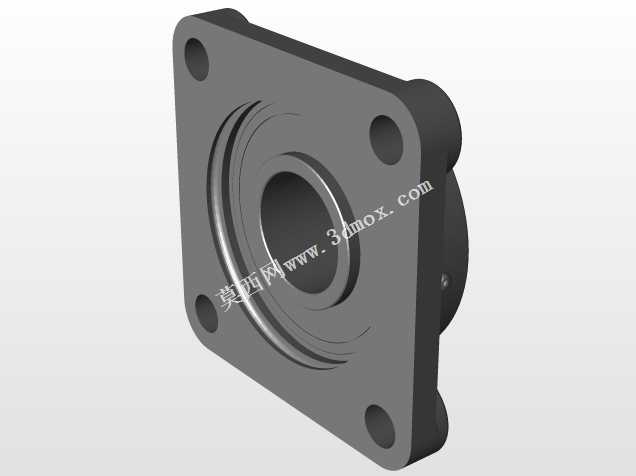

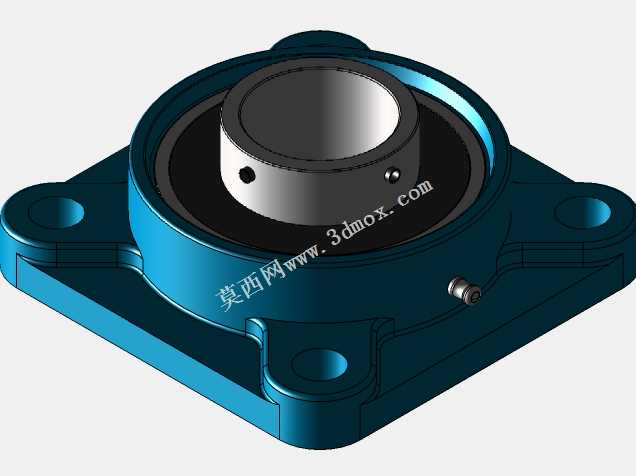

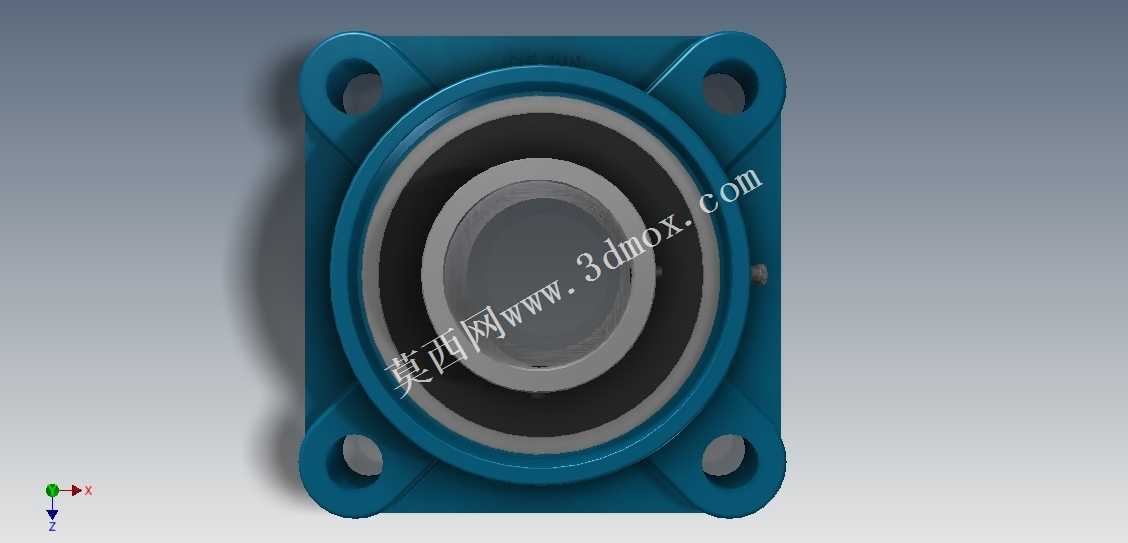

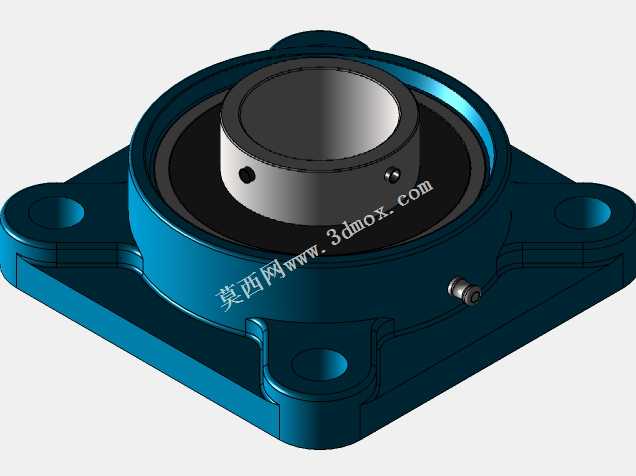

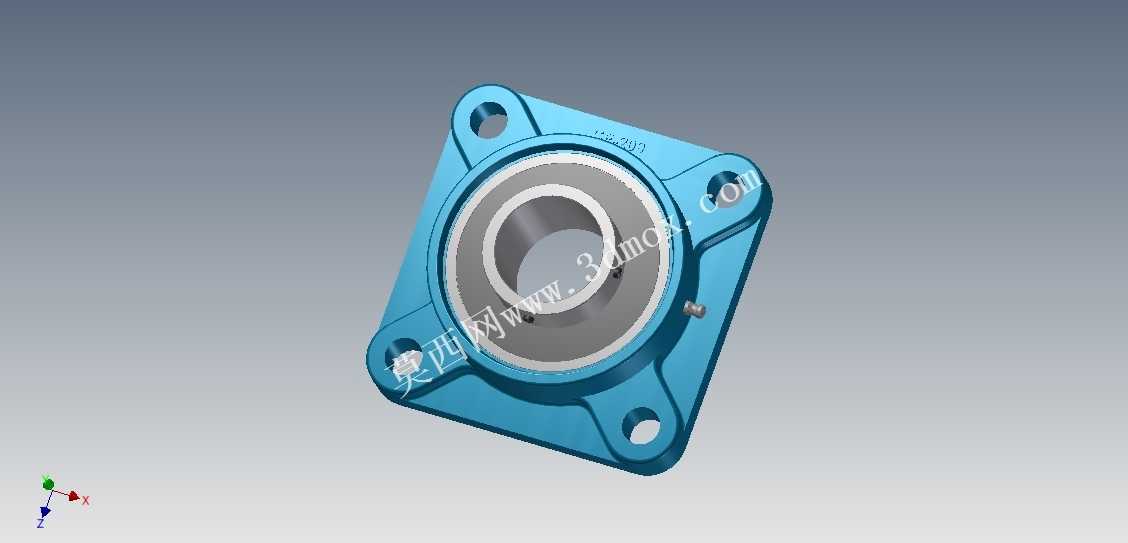

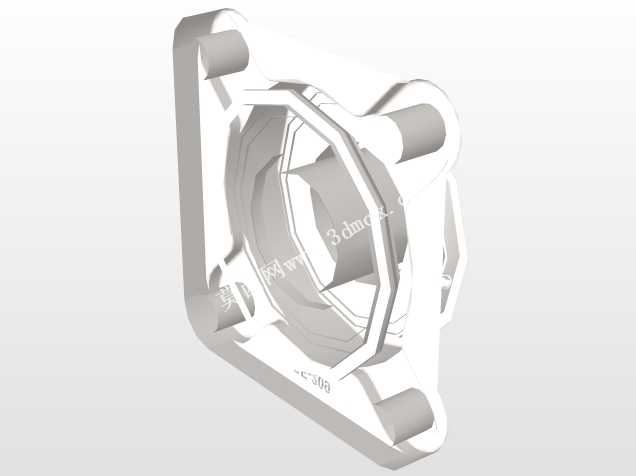

UCF209方形带座外球面轴承结构设计

这款方形带座外球面支承部件，广泛应用于各类工业传动场景中，在轻工输送线、农业作业机械、中小型机床辅机、食品包装设备、纺织加工机械等需要旋转轴支承的工况下都能见到它的身影，主要作用是为旋转传动轴提供稳定的径向与轴向支承，同时补偿安装过程中产生的轻微轴系对中误差，降低轴系运转时的附加载荷，延长整套传动机构的使用寿命。

从实际使用功能来看，这款带座轴承采用固定螺钉锁紧的轴系连接方式，适配轴径45mm的旋转传动轴，能够承受中等强度的径向载荷与一定程度的轴向冲击载荷，方形安装座的四个安装孔适配M14规格的连接螺栓，安装时可直接通过螺栓将整套部件固定在设备的安装基准面上，无需额外加工复杂的轴承安装孔位，大幅降低设备机架的加工难度与现场装配的工作量。轴承本体自带密封结构，能够阻挡常规工况下的粉尘、水汽进入轴承内部滚道，减少润滑脂的流失，降低日常维护的频次，适合多尘、有一定湿度的常规工业作业环境。

在设计思路上，这款部件将外球面球轴承与方形铸造轴承座整合为一体式结构，轴承外圈的球面结构与轴承座的内凹球面配合，允许轴承在安装座内有小角度的偏转，以此抵消轴系安装时的同轴度误差、设备运行过程中机架轻微变形带来的轴系别劲问题，避免轴承因为附加弯矩出现过早磨损失效。方形安装座的结构设计充分考虑了安装稳定性，四个安装孔对称分布在轴承中心的四周，螺栓锁紧后受力均匀，相比菱形座、立式座的结构，在水平安装面上的抗倾覆能力更强，适合传动轴水平布置、存在一定径向冲击的传动场景。

从安装边界尺寸来看，方形安装座的四个安装孔中心距经过标准化设计，完全适配行业通用的安装尺寸规范，用户在替换同型号旧件时无需重新加工安装孔位，直接拆卸旧件即可完成替换；轴承内圈伸出轴承座端面的长度经过精准核算，既保证了锁紧螺钉有足够的空间锁紧传动轴，又不会占用过多的轴端安装空间，适配多数常规传动机构的轴系布局要求；轴承座的本体厚度经过强度校核，在额定载荷工况下不会出现安装面变形、轴承座开裂的问题，同时尽可能控制了整体重量，减少设备的整体负重。整体结构没有冗余的设计，所有结构特征都服务于安装便捷性、运行稳定性、维护简便性的核心需求，是工业传动领域非常成熟的标准化支承部件。
