传统手动式鲜果压榨取汁设备结构设计

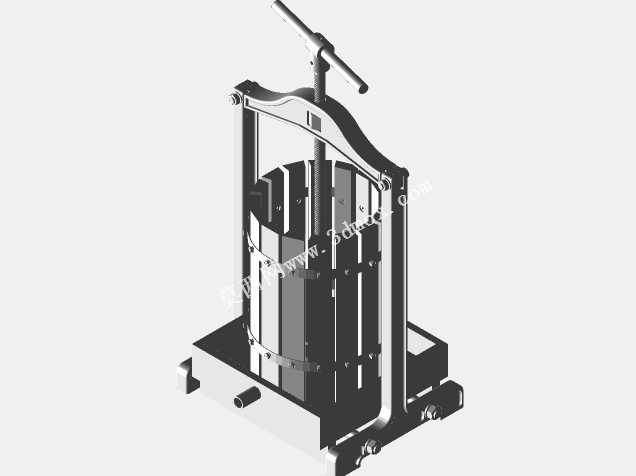

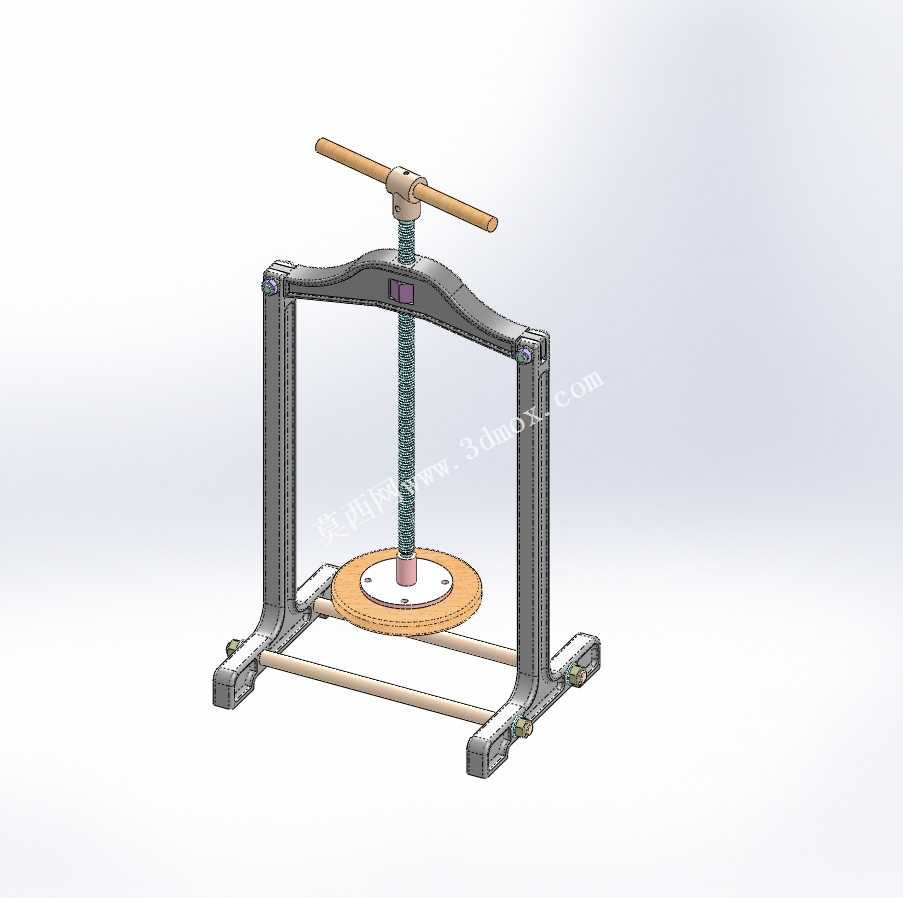

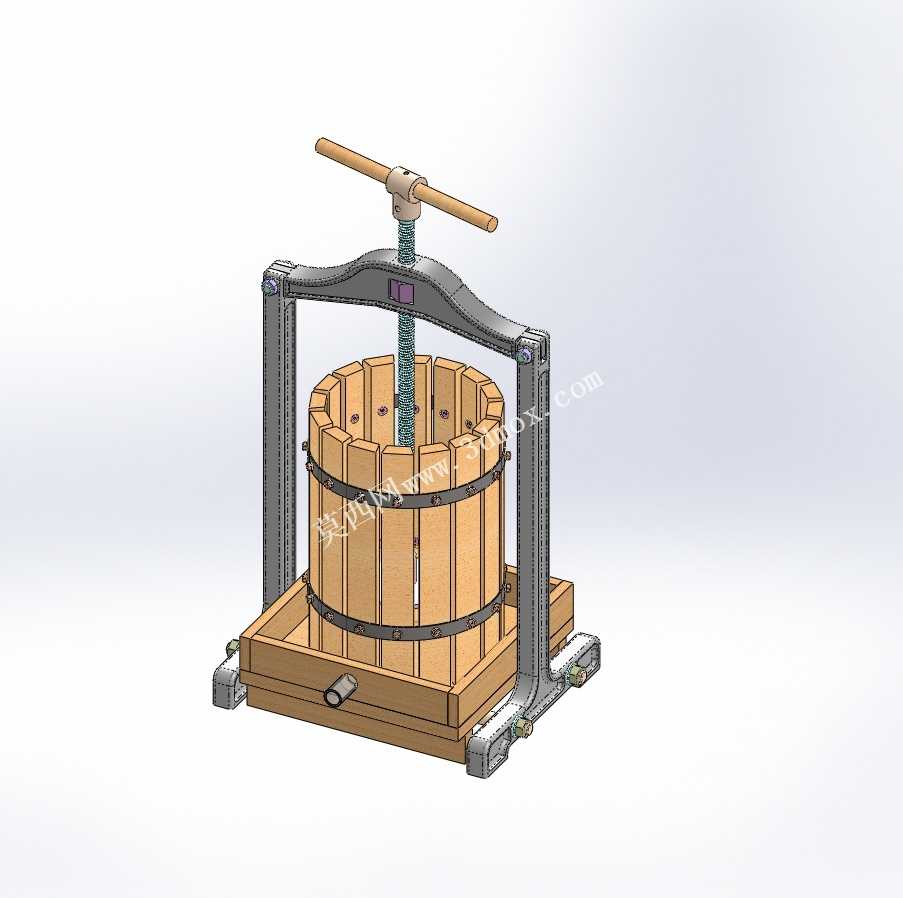

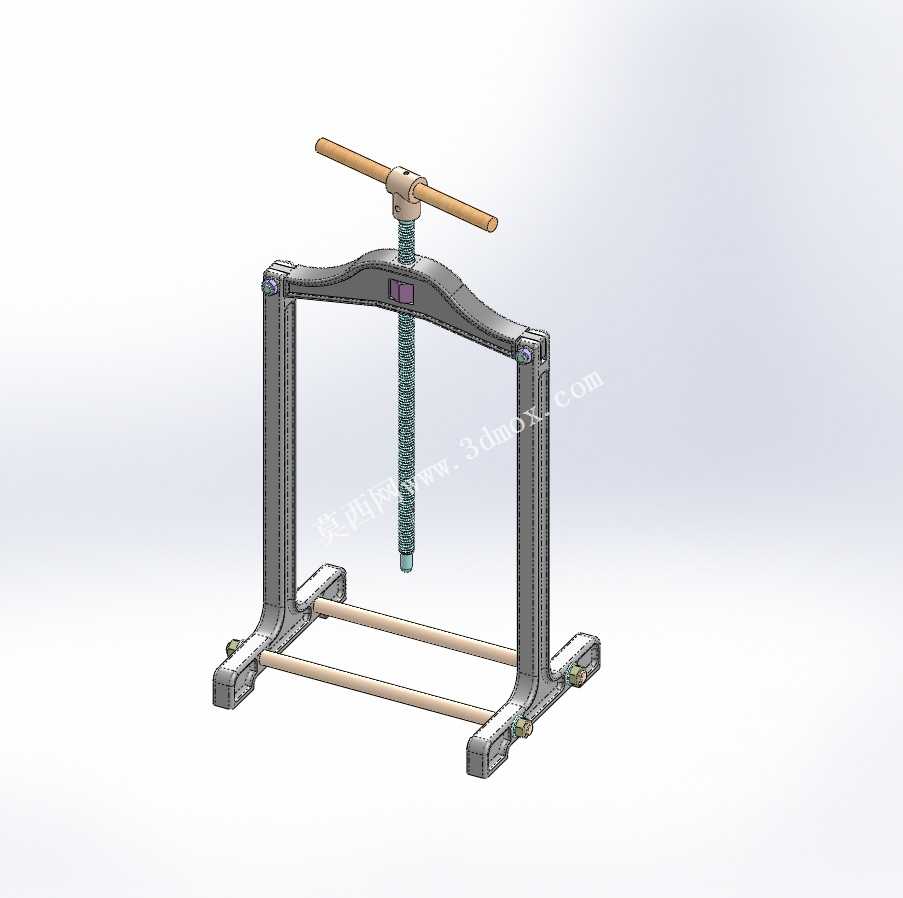

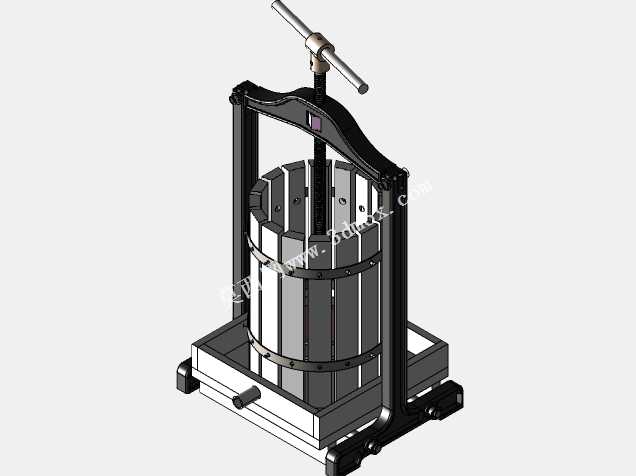

这款手动式鲜果压榨设备，主要面向小型果酒酿造作坊、家庭自酿爱好者、特色鲜榨果汁经营场景使用，能够在不额外接入电力能源的前提下，完成浆果类、仁果类鲜果的固液分离作业，将破碎后果料中的果汁充分挤出，分离出果梗、果皮、果籽、果肉残渣等固体组分，获取纯净的原汁原料，既可以用于自酿葡萄酒、苹果酒、青梅酒等发酵果酒的前处理取汁工序，也能满足小型市集、特色餐饮店现场鲜榨无添加果汁的加工需求，适配户外无供电场景下的移动加工使用需求。设备整体采用框架式承压结构设计，上部为T型手动旋转驱动机构，通过梯形丝杠将手轮的旋转力矩转化为垂直向下的压榨压力，丝杠下端连接圆形压盘，可均匀将压力传导至料桶内的果料层，避免局部压力过大导致果籽破碎释放苦涩物质影响原汁风味。中部盛装果料的桶体采用竖向木条围合结构，木条间预留均匀的微小缝隙，压榨过程中果汁可顺着缝隙自然流出，果渣则被拦截在桶体内部，桶身外部采用两道环形金属箍做紧固约束，能够承受压榨过程中果料向外的膨胀张力，避免桶体受力散架，木条选用食品级耐水硬质木材制作，接触果料不会析出异味，同时具备足够的结构强度承受反复压榨载荷。下部为一体式木质承托底座，底座设置倾斜导液流道与出液嘴，压榨流出的果汁可顺着流道汇集后从出液嘴自然流出，方便使用者在出液嘴下方放置容器承接原汁，底座四角设置金属支撑脚，可将整机平稳放置在平整操作台面上，避免压榨作业过程中设备出现滑移、侧翻风险。两侧的立式金属支撑臂采用铸造成型后做防锈处理，上端连接顶部横梁形成稳定的门式承压框架，可将丝杠传导的反作用力均匀分散到底座结构上，保证整机受力平衡。设计过程中充分考虑手动操作的人机工程需求，T型手轮的操作力臂长度经过优化，普通成年使用者无需借助额外加力杆即可产生足够的压榨压力，降低操作劳动强度；料桶的容积设定适配小批量加工需求，单次可处理10-15公斤破碎果料，既满足家庭自酿的单次加工量，也不会因体积过大占用过多操作空间；整机所有与果料、果汁接触的部件均采用食品级适配材料，金属部件做防锈防腐蚀处理，木质部件做耐水防渗透处理，避免长期接触酸性果汁出现腐蚀、霉变问题，设备整体无复杂电控、液压部件，结构简单可靠，日常使用后仅需冲洗料桶、压盘等接触部件即可完成清洁，维护成本极低，适合非专业场景下的长期频繁使用。
