多工位框架式液压成型加工设备结构

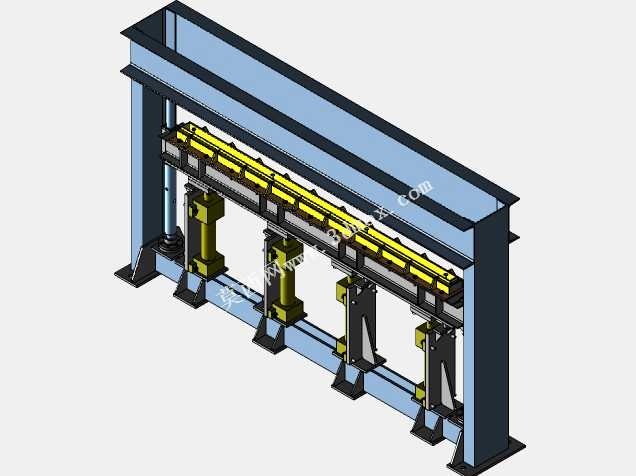

该设备为多工位并列式框架液压加工装备，主要应用于金属板材冲压成型、型材校直、零部件压装、复合材料模压等工业加工场景，常见于汽车零部件制造、五金加工、家电配件生产、钢结构加工等生产环节，可完成冲裁、弯曲、翻边、浅拉伸、压装校形等多道压力加工工序，适配中小规格工件的批量连续加工作业。设备整体采用闭式龙门框架结构，上下横梁与两侧立柱通过高强度连接结构形成刚性承载主体，相比单臂式液压设备具备更高的结构刚性与抗偏载能力，可承受多工位同时作业产生的不对称载荷，避免长期作业出现的机架变形问题，保障加工精度的长期稳定性。沿框架长度方向并列布置多组独立液压作动单元，每个作动单元可独立配置对应加工工装，实现多工序同步作业，也可根据加工需求调整各工位的输出压力与行程参数，适配不同规格工件的加工要求，有效提升单台设备的加工覆盖范围与生产效率。设备上部沿长度方向布置集中供油与导向机构，为各工位液压油缸提供稳定的压力油源，同时配套线性导向结构保障压头运行的直线度，避免压头作业过程中出现偏摆，保障加工面的受力均匀性。每个工位下部配置独立的工作台安装基座，可根据加工需求快速更换对应工装夹具，基座与下部横梁采用定位销与高强度螺栓连接，保障装夹精度与承载稳定性。设备两侧立柱预留液压管路与电气线路的排布空间，整体走线规整，避免作业过程中管线与工件、工装产生干涉，同时便于后期的维护检修。设计过程中通过有限元分析对框架横梁、立柱的受力变形量进行校核，在保障整体结构刚性满足最大公称压力作业要求的前提下，优化各部分板材厚度，控制设备整体自重，降低生产制造成本。设备底部设置可调式安装地脚，可适配不同平整度的车间安装地面，安装时通过调整地脚高度保障机架整体水平度，避免附加安装应力影响设备运行精度。设备的作业开口高度与喉深参数适配常规中小尺寸工件的上下料操作，操作人员可从设备正面完成工件取放与工装调整，多工位布局可匹配流水线生产的节拍要求，实现上料、加工、下料的流水化作业，减少单工件加工的辅助等待时间。液压系统采用集中控制模式，可实现各工位的单独动作与联动动作切换，配套安全防护结构可避免作业过程中人员误入加工区域，保障生产作业安全。
