船舶系泊用钢制锚链结构三维设计

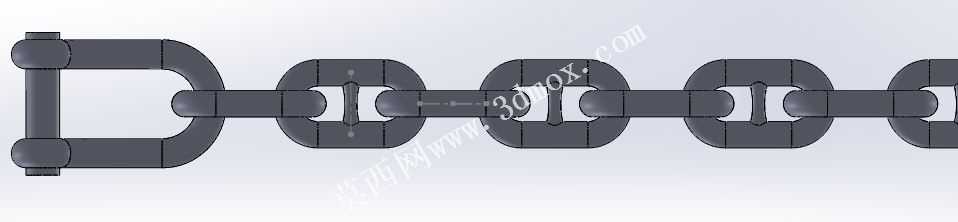

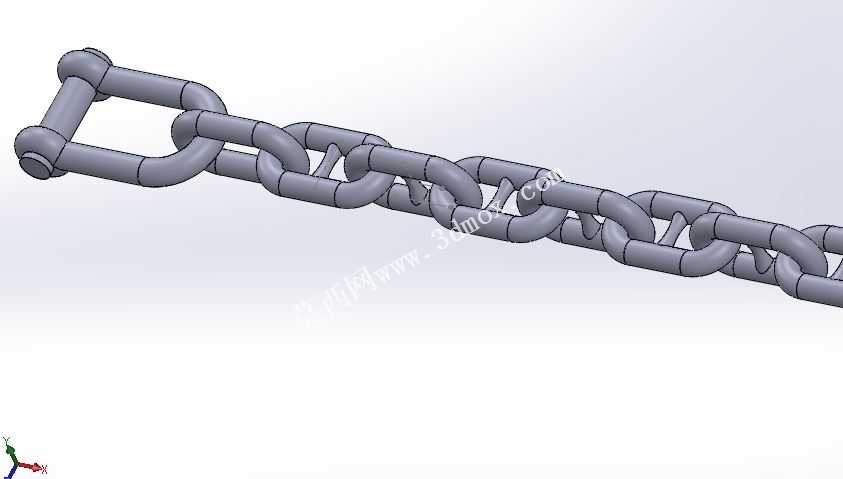

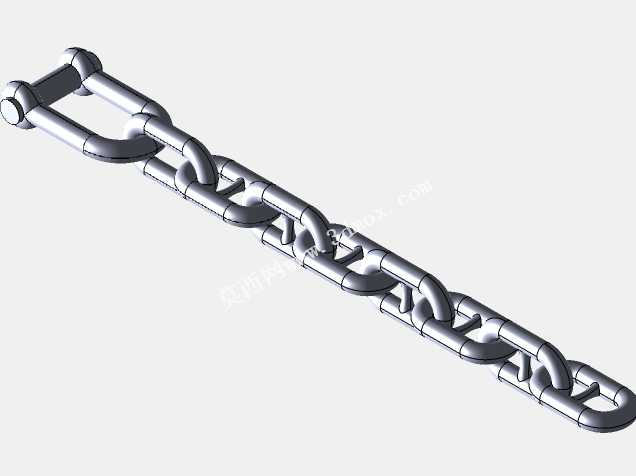

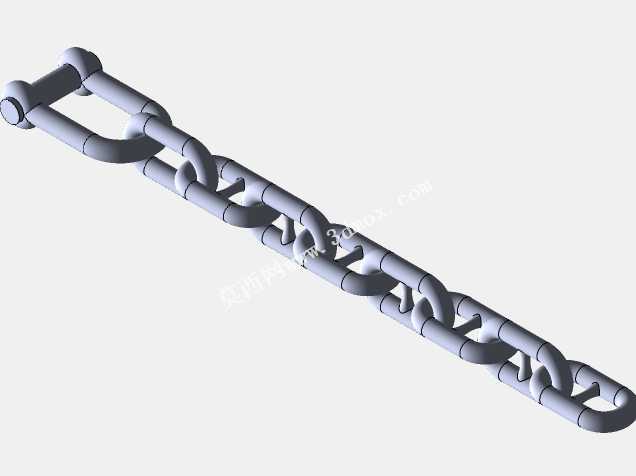

这款锚链结构主要应用于船舶与海洋工程领域的系泊、锚泊作业场景，是船舶停靠、锚定过程中传递锚抓持力的核心承载构件，同时也可用于海洋浮式平台、港口趸船的临时系固作业，承担风浪流载荷下的拉力传递作用，避免船舶或浮式设施出现移位、走锚等风险。从实际用途来看，该锚链一端连接船舶锚机端的卸扣结构，另一端与船锚相连，在抛锚后通过自身链环的铰接特性，可适配海底复杂地形的起伏变化，将锚的抓力均匀传递至船体，同时在船舶受风浪冲击时，可通过链环间的微小转动缓冲瞬时冲击载荷，降低锚系结构的应力集中风险。从功能特性来看，该锚链采用标准椭圆链环依次铰接的结构形式，首端配套设计了与锚卸扣匹配的末端环结构，每个链环均采用等截面圆钢弯制对接的成型逻辑，链环间的铰接间隙经过合理设计，既保证链条可在任意方向灵活弯折，适配锚机链轮的啮合传动需求，又不会因间隙过大导致链环间出现卡滞、磨损加剧的问题。链环的截面直径经过载荷校核设计，可匹配对应吨位船舶的锚泊拉力要求，相邻链环的接触区域做了圆弧过渡处理，可减少受拉时的接触应力，延长构件的使用寿命。从设计思路来看，建模过程中首先锚定船用锚链的通用尺寸规范，先完成单个标准链环的参数化建模，通过扫描特征完成链环的环形结构构建，保证链环的长轴、短轴尺寸比例符合系泊锚链的通用标准，再通过环形阵列、配合约束的方式完成整段链条的装配，首端的连接端环尺寸略大于标准链环，用于适配锚卸扣的安装尺寸，避免连接位置出现尺寸不匹配无法装配的问题。整段锚链的外形尺寸按照常规锚段的长度比例设计，安装边界上需要注意，链条弯折时的最小回转半径需匹配锚机导链滚轮的槽径，链环截面直径需与锚机链轮的链窝尺寸契合，安装时首端连接环需与卸扣销轴保持垂直装配状态，避免受拉时出现侧向弯矩，同时链环铰接位置需预留足够的活动空间，保证链条在导缆孔、锚链筒内穿行时不会出现卡阻，适配船舶锚系统的整体安装空间要求。
